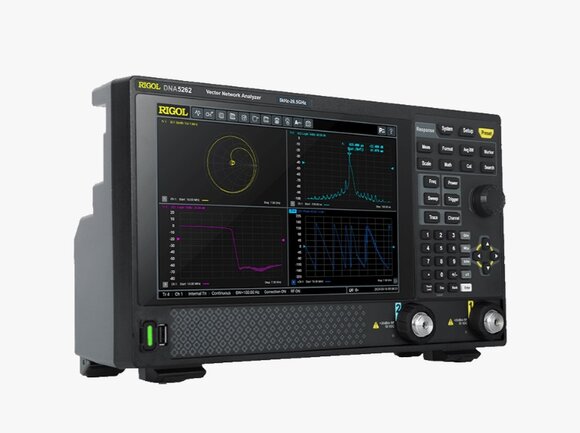

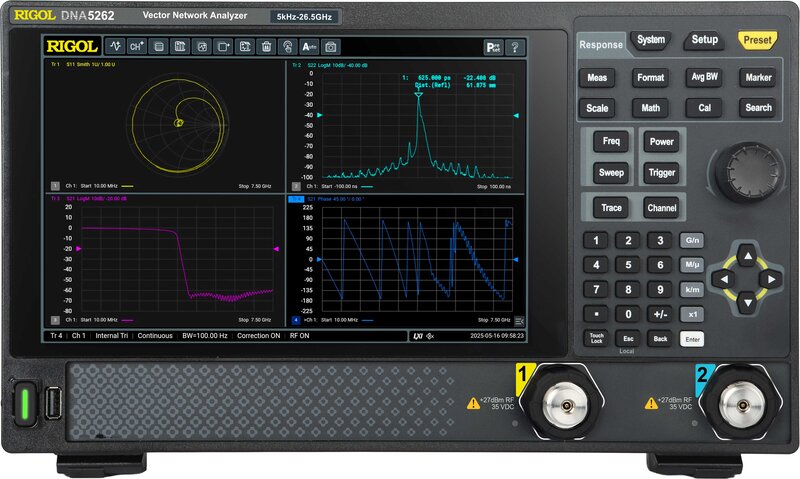

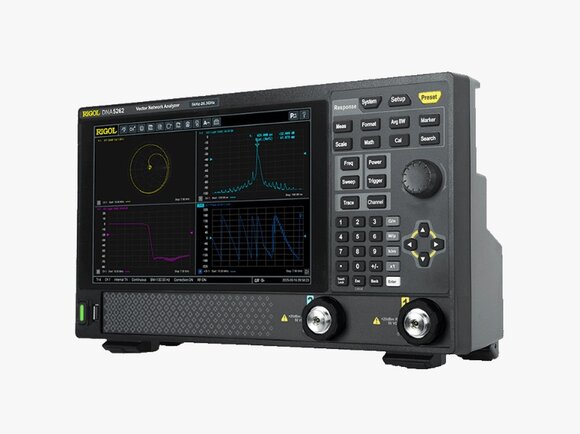

Rigol DNA5000-Serie

Vector Network Analyzer 5 kHz bis zu 26.5 GHz, Auflösung 5 kHz

Die DNA5000-Serie ist eine kompakte und kostengünstige 2-Port-VNA-Plattform, die für leistungsstarke HF-Messungen in einem tragbaren Formfaktor entwickelt wurde.


Wichtige technische Highlights:

• Frequenzbereich: 5 kHz bis 26,5 GHz (modellabhängig)
• 2-Port
• Hoher Dynamikbereich: bis zu 127 dB (typ.)
• Frequenzauflösung: 1 Hz
• ZF-Bandbreite: 1 Hz bis 10 MHz
• Maximale Ausgangsleistung: bis zu +10 dBm
• Geringes Kurvenrauschen (typ.): 0,005 dB
• Umfassende Kalibrierungsunterstützung: SOLT, OSL, Response, Enhanced Response und ECal
• 10,1″ kapazitives Touch-Display,
• kompaktes und leichtes Design

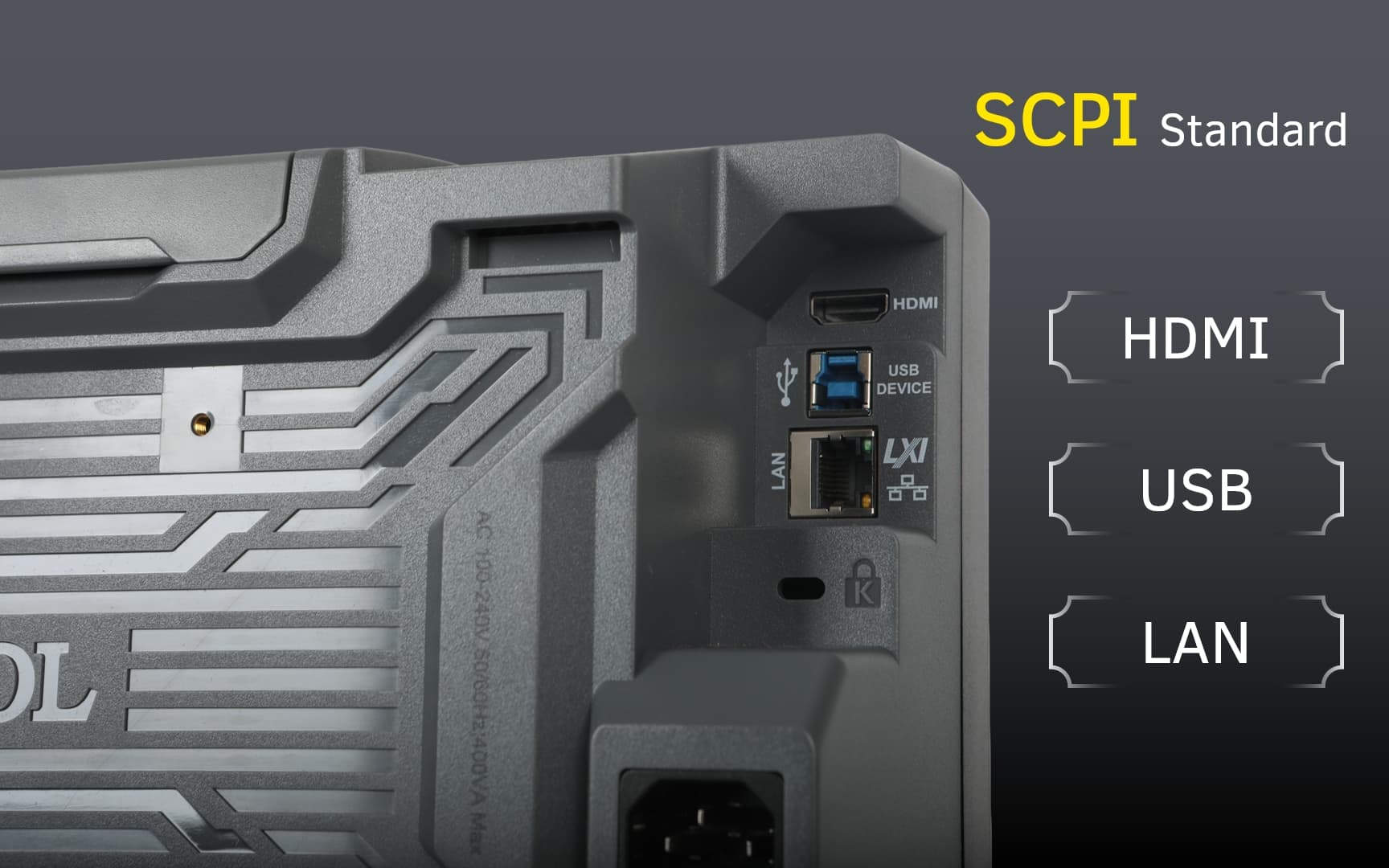

• LAN-, USB- und HDMI-Schnittstellen mit SCPI- und Web-Control-Unterstützung

Zu den typischen Anwendungsbereichen zählen die Charakterisierung von HF-Komponenten,
Kabel- und Antennentests, Universitätslabore sowie die allgemeine HF-Fehlersuche.
