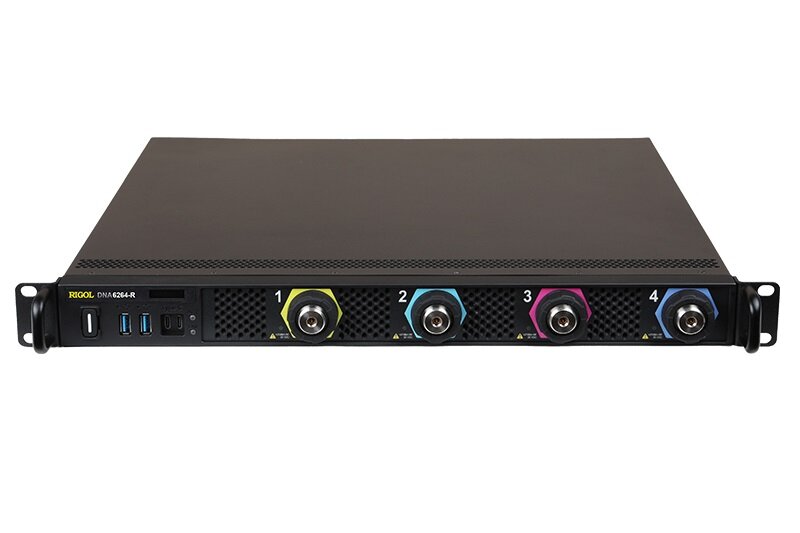

Rigol DNA6000-R - Serie

Rack Mount Vector Network Analyzer 5 kHz bis zu 26.5 GHz, Auflösung 5 kHz

Die DNA6000-R - Serie ist für anspruchsvollere HF- und Mikrowellenanwendungen konzipiert und bietet 2-Port- und 4-Port-Konfigurationen für komplexe Mehrport-Messungen.

Der DNA6000-R eignet sich besonders für Kunden, die zuverlässige VNA-Leistung in kompakten Rack-Systemen oder automatisierten Produktionsumgebungen benötigen. Zu den typischen Anwendungsbereichen zählen HF-Module, Filter, Koppler, Antennen, HF-Leiterbahnen auf Leiterplatten, 5G- und Satellitenkommunikationssysteme,
Produktionstestplattformen sowie Forschungs- und Entwicklungslabore an Universitäten oder in Unternehmen.


Dank der bildschirmlosen Architektur spart das Gerät wertvollen Platz im Rack und bietet dennoch eine flexible lokale Bedienung über einen externen Monitor, eine Tastatur und eine Maus. Die Fernsteuerung wird über Standardschnittstellen, SCPI-Befehle, LAN und Web Control unterstützt, was eine effiziente Integration in automatisierte Testumgebungen ermöglicht.


Wichtige technische Highlights:

• Frequenzbereich: 5 kHz bis 26,5 GHz (modellabhängig)

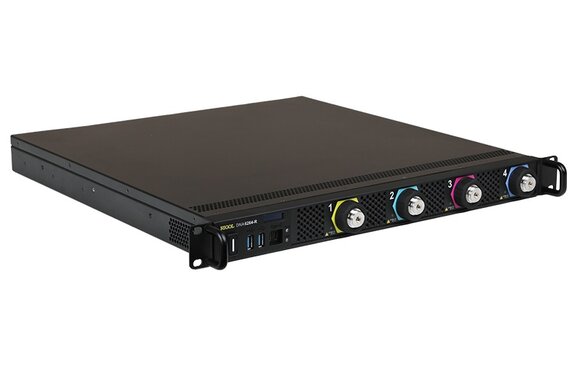

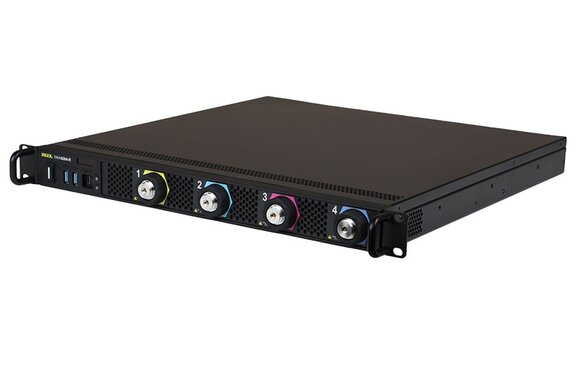

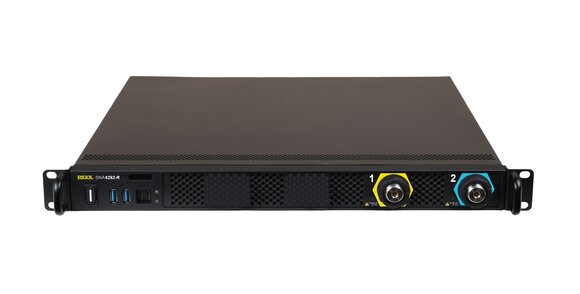

• 2- und 4-Port Modelle verfügbar
• Modelle für die Frequenzbereiche 8,5 GHz, 14 GHz, 20 GHz und 26,5 GHz.
• Hoher Dynamikbereich: bis zu 127 dB (typ.)
• Rauschpegel von nur 0,003 dB
• Frequenzauflösung: 1 Hz
• ZF-Bandbreite: 1 Hz bis 10 MHz
• Kompakter 1U-Formfaktor mit den Abmessungen 432 mm × 43,9 mm × 440 mm

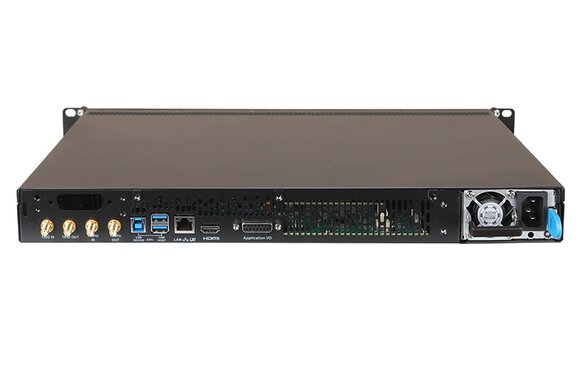

• Schnittstellen für LAN, USB-Gerät, USB-Host, HDMI, GPIB und Anwendungs-I/O
• Unterstützung von SCPI-Befehlen und Websteuerung für den Fernbetrieb
• Kompatibel mit mechanischen Kalibriersätzen und elektronischen ECal-Kalibriersätzen
• Optionale Funktionen zur Zeitbereichsanalyse (TDA) und zur Fehlerentfernungsmessung (DTF)


Modellübersicht:

• Produkt vergleichen

Zusätzliche Informationen:

Datenblatt 1.4 MB

Quick Guide 4.0 MB

User Manual 6.8 MB

Programming Guide 4.4 MB
