Tekbox TBS01A SDI-12-zu-UART-Master-Schnittstellenmodul
Tekbox TBS01A
SDI-12-zu-UART-Master-Schnittstellenmodul
Das SDI-12-zu-UART-Modul TBS01A ist eine bidirektionale Schnittstelle zur Umwandlung von Befehlen und Daten in das SDI-12-Format und umgekehrt. Das Modul ist Plug-and-Play-fähig und richtet sich an kostensensible Datenerfassungsanwendungen. Es zeichnet sich durch geringen Stromverbrauch, geringe Baugröße und einfache Integration in Produkte aus, die eine SDI-12-Schnittstelle erfordern.
Der Anwender muss keinen Zeitaufwand für die Implementierung des SDI-12-Protokolls und der Schnittstellenhardware betreiben, da dies integraler Bestandteil des SDI-12-UART-Schnittstellenmoduls ist.

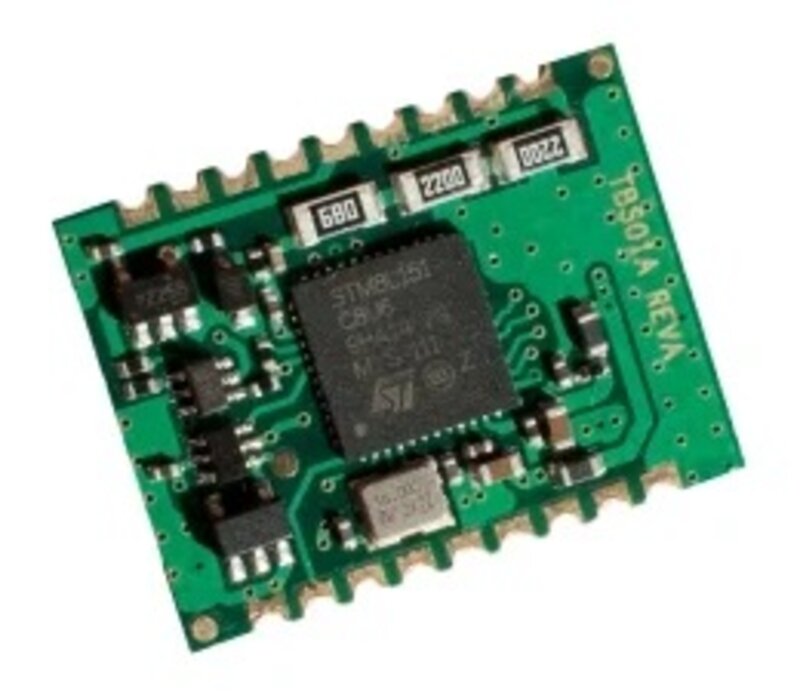

Das TBS01A enthält alle notwendigen Komponenten einer vollständigen SDI-12-Schnittstelle. Dazu gehören das SDI-12-Frontend, der Controller, der Quarz sowie passive Bauteile.
Das TBS01A wurde speziell für Anwendungen entwickelt, bei denen Kosten, Leistung, Markteinführungszeit und einfache Integration im Vordergrund stehen. Das TBS01A ist ein funktional und mechanisch kompatibler Ersatz für das TBS01-Modul.

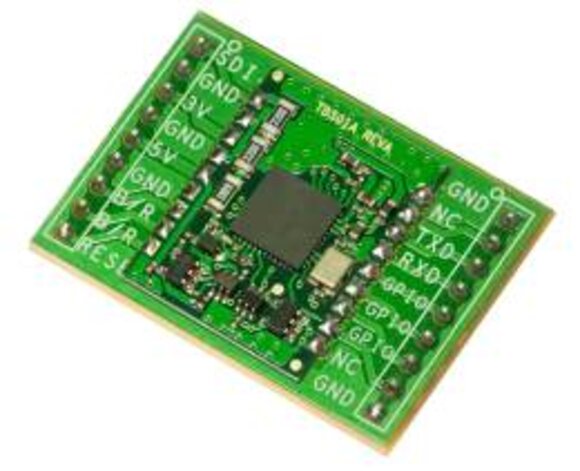

Das TBS01A ist auch auf einer Breakout-Platine erhältlich.
Spezifikationen:
- SDI-12-zu-UART-Schnittstelle
- SDI-12-Standard V1.3
- Wählbare Datenrate: 4800, 9600, 19200, 38400 Baud
- Plug-and-Play
- Standby-Modus
- 3,3-V-UART-Schnittstelle
- Versorgungsspannung: 3,3 V, 5 V
- 23 mm x 18 mm
- Moduldicke: 2,3 mm
- Betriebstemperaturbereich: – 40 °C … + 85 °C

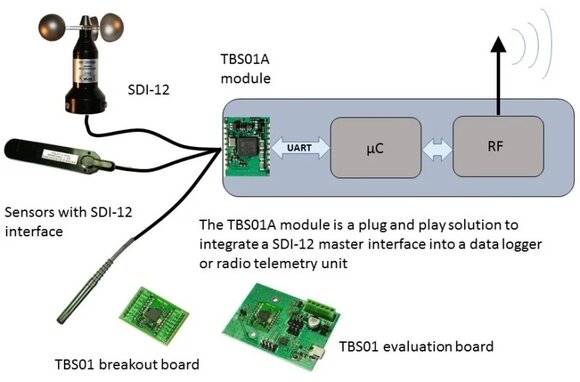

Anwendungsbereich:
SDI-12-Datenlogger
SDI-12-zu-RS232-Schnittstelle
SDI-12-zu-USB-Schnittstelle
