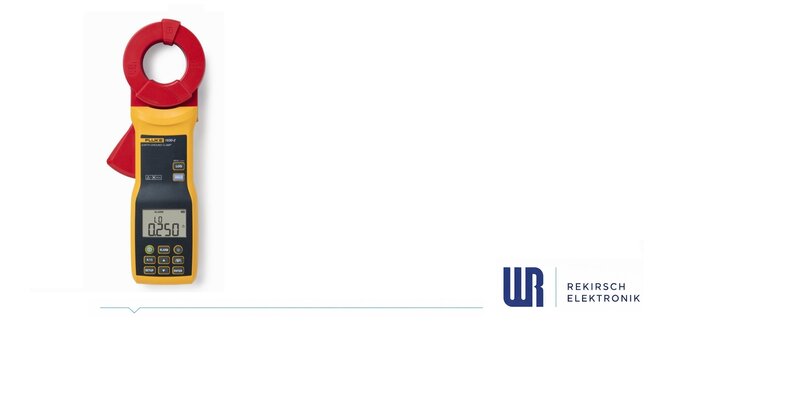

Fluke 1630-2 FC Erdschleifenmesszange

weitere Bilder:

Preis

EUR 2.129,00*

* zzgl. MwSt. versandkostenfrei (Österreich)

Lagerbestand

Lieferzeit: ca. 1 Woche

Beschreibung

Informationen

Frage zum Produkt

Spießloses Prüfystem
Das Fluke 1630 nutzt ein spießloses Prüfverfahren, mit dem das Abklemmen der parallelen Tiefenerder und das Suchen nach geeigneten Abstellorten für die zusätzlichen Erdungsspieße überflüssig wird. Das spart Zeit und versetzt den Benutzer, beispielsweise Elektriker aus Industrie- und Energieversorgungsunternehmen oder Außendienstmitarbeiter, in die Lage, Erdungsschleifenmessungen an Orten durchzuführen, an denen andere Techniken nicht zum Einsatz kommen können, etwa in Gebäuden oder an Strommasten. Mit dem spießlosen Prüfverfahren werden Erdungsspieße überflüssig. Das Erdschleifenmessgerät Fluke 1630 wird am Tiefenerder oder Verbindungskabel angebracht. Eine bekannte Spannung wird von der einen Hälfte der Zange induziert und der Strom wird von der anderen Hälfte gemessen. Der Messer ermittelt automatisch den Erdungsschleifenwiderstand, der bei diesem Erdungssystem anliegt. Für die spießlose Messung sind mindestens zwei Erdverbindungen (z.B. Tiefenerder, Fundamenterder, Wasserleitung etc. am zu messenden System) notwendig, um den Strompfad der induzierten Spannung zu schließen.

Ein großer Widerstandsbereich für die Erdschleifen von 0,025 Ω bis 1500 Ω, der alle Anforderungen erfüllt
Große, 35 mm breite Zangenöffnung zum Prüfen von Erdungsleitern und/oder Potentialausgleichsstromschienen
Erdungsleckstrommessung, von 0,2 mA bis 1000 mA, Abklemmen nicht erforderlich - ideal für die Fehlersuche im System
Durch den großen Wechselstrommessbereich von 0,2 A bis 30 A ist ein Instrument für mehrere Anwendungen nutzbar
Benutzerdefinierte Alarmgrenzwerte (HI / LO) ermöglichen eine schnelle Auswertung der Messungen
Handliche „Display Hold“-Taste zum Ermitteln von Messwerten an schwer erreichbaren Orten
Die Zeit sparende Speicherfunktion zeichnet die gemessenen Werte automatisch auf und speichert sie
Durch die automatische Selbstkalibrierung wird jederzeit die korrekte Messung sichergestellt
Überspannungsschutz: 200 A
Tragetasche und Widerstandsmessschleife im Lieferumfang
≥ 8 Stunden Batterielebensdauer (Dauerbetrieb)

Allgemeine Daten

Betriebsmessabweichung

Bezieht sich auf den Betriebstemperaturbereich und wird für zwei Jahre garantiert

Lagertemperaturbereich

-20 °C bis 60 °C

Referenztemperaturbereich

23 °C ± 5 °C

Luftfeuchtigkeit (Lagerung)

< 75 % R_h

Luftfeuchtigkeit (Betrieb)

< 85 % R_h

999 digitales LC-Display mit speziellen Symbolen

Schutz

IP30 gemäß IEC 529/EN 60529

Sicherheit

300 V, CAT III Verschmutzungsgrad 2 IEC 61010-1 und IEC 61010-2-032

Gewicht

750 g

Leitergröße

ca. 35 mm

Abmessungen (Länge x Breite x Tiefe)

276 mm x 100 mm x 47 mm

Emission

IEC 1000 4-2, IEC 61326-I Klasse B

Immission

	IEC 61000-4-2, 8 kV (Luft) Kriterien A
	IEC 61000-4-3, 3 V/m (Leistungskriterien A)

Bereichsauswahl

Auto

Überspannungsanzeige

„OL“ auf dem Display

Zeitmessung

0,5 Sek.

Messfrequenz

3,333 kHz

Batterietyp

9 V Alkali (Typ IEC 6 LR 61)

Batterielebensdauer

≥ 8 Stunden (Dauerbetrieb)

Leistungsaufnahme

40 mA

Batteriespannungsanzeige

Displaysymbol

Erdungsschleifenwiderstand (Bereichsautomatik)

Bereich

Genauigkeit
(± % des gemessenen Ω)

0,025 - 0,250 Ω

± 1,5 % Messwert ± 0,02 Ω

0,250 - 9,999 Ω

± 1,5 % Messwert ± 0,05 Ω

10,00 - 99,99 Ω

± 2,0 % Messwert ± 0,3 Ω

100,0 - 199,9 Ω

± 3,0 % Messwert ± 1,0 Ω

200,0 - 400,0 Ω

± 5,0 % Messwert ± 5 Ω

400,0 - 600,0 Ω

± 10 % Messwert ± 10 Ω

600,0 - 1500 Ω

± 20 %

Hinweis:

Schleifenwiderstand ohne Induktivität, externes Magnetfeld < 50 A/m, externes elektrisches Feld < 1 V/m, Leiter zentriert
