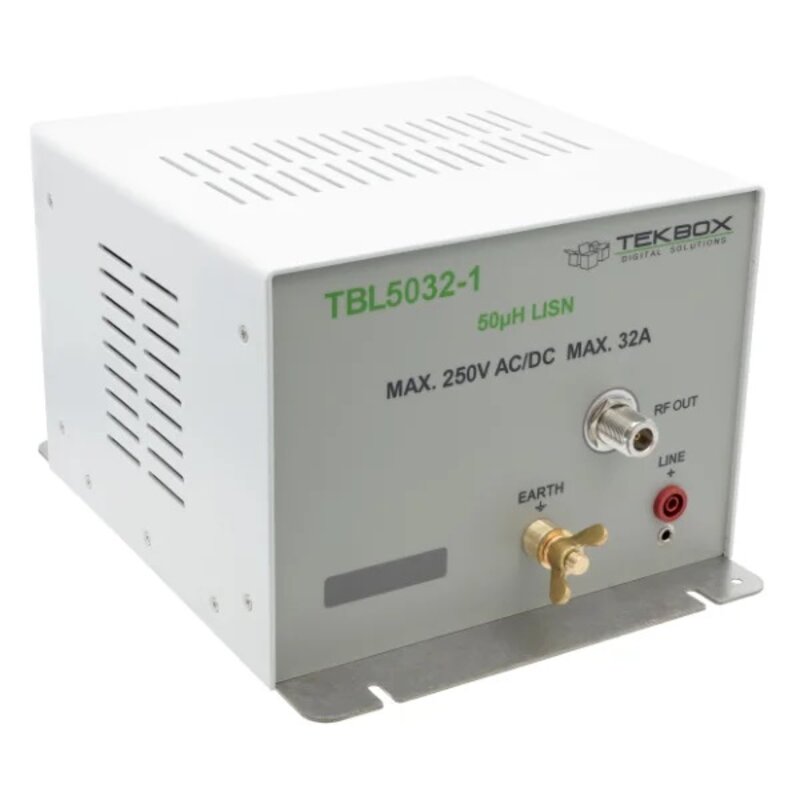

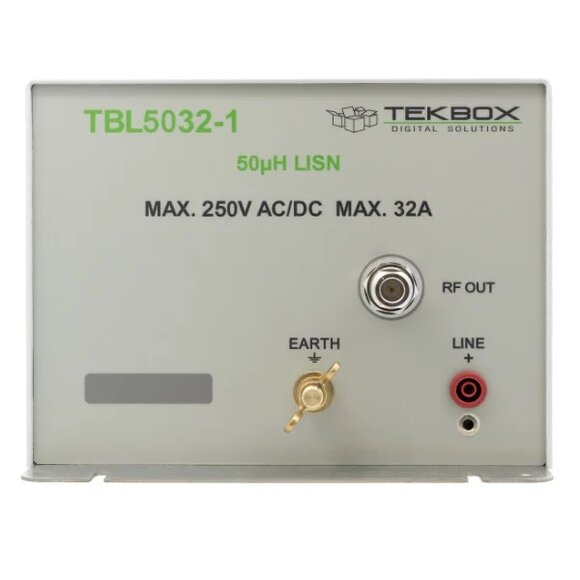

Tekbox TBL5032-1, 50µH, 32A, 1-phasige Line Impedance Stabilisation Network LISN - CISPR 16
Tekbox TBL5032-1
50µH, 32A, 1-phasige Line Impedance Stabilisation Network LISN - CISPR 16
für Gleich- und Wechselstrom
Spezifikationen:
- LISN-Typ: Single-Path-V-AMN, über Jumper konfigurierbar als 50 Ω/50 µH + 5 Ω oder 50 Ω/50 µH; kein 250 µH Vorfilter
- Charakterisierter Frequenzbereich: 10 kHz – 100 MHz
- Gleichstromwiderstand: 25 mΩ Maximaler
- Strom: 32 A Dauerstrom
- Betriebsspannungsbereich: 0 – 500 V DC; 0 – 270 V AC (50/60 Hz), 0 – 120 V AC (400 Hz)
- EUT-Anschluss: 4-mm-Bananenbuchse

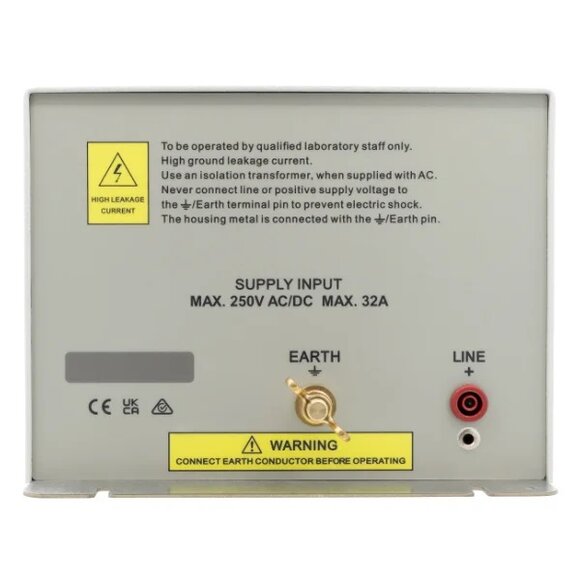

- Quellenanschluss: 4-mm-Bananenbuchse
- Erdung: 8-mm-Erdungsbolzen mit Flügelmutter, freiliegende Bodenplatte aus Edelstahl mit Befestigungsschlitzen und Senkbohrung für 4-mm-Schraube
- HF-Anschluss: N-Buchse
- Abmessungen: B x H x L; 205 mm x 155 mm x 360 mm;
- Gewicht: 3 kg
Der TBL5032-1 ist eine einkanalige 50 µH (+5 Ω) // 50 Ω LISN für leitungsgebundene Emissionsmessungen an elektronischen Geräten mit Gleich- oder Wechselstromversorgung. Er wurde gemäß den Normen CISPR 16-1-2 und MIL-STD-461G entwickelt und im Frequenzbereich von 10 kHz bis 100 MHz charakterisiert. Durch Setzen eines Hochstrom-Jumpers wird der 5-Ohm-Widerstand kurzgeschlossen und das LISN gemäß CISPR 16-1-2 als 50 Ω // 50 µH konfiguriert. Durch Entfernen des Jumpers wird das LISN für MIL-STD-Anwendungen auf (50 µH + 5 Ω) // 50 Ω konfiguriert. Das LISN ist im Frequenzbereich von 10 kHz bis 100 MHz charakterisiert. Durch die Kombination von zwei LISNs mit dem Tekbox LISN Mate ist eine getrennte Messung von Gleichtakt- und Gegentakt-Störgrößen möglich. Prüflinge mit 3-Phasen-Versorgung erfordern drei oder vier Stück TBL5032-1, je nachdem, ob das Produkt in Dreieck- oder Sternschaltung versorgt wird. Eine freiliegende Bodenplatte ermöglicht einen bequemen Anschluss an die Massefläche. Das Gerät wird mit einem RG223-Kabel mit N-Stecker (männlich) an N-Stecker (männlich) geliefert.
