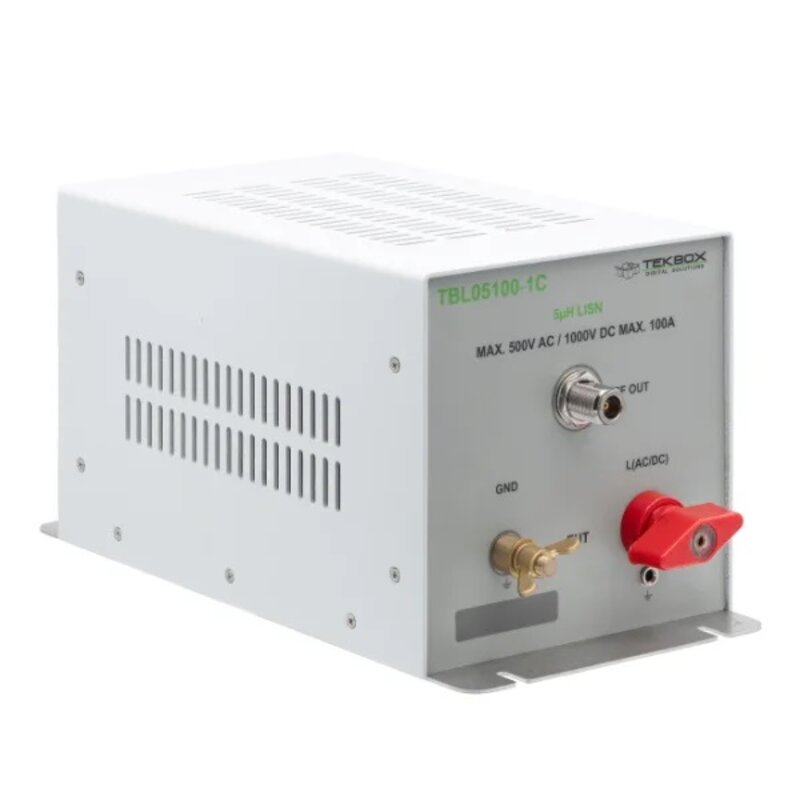

Tekbox TBL05100-1C Netznachbildung (LISN) für Gleich- und Wechselspannung bis 100 A
Tekbox TBL05100-1C
5μH Netznachbildung (LISN) für Gleich-und Wechselspannungs-Geräte bis 100 A
Der TBL05100-1C ist ein universelles 5-µH-LISN, das die Anforderungen mehrerer Normen erfüllt. Der TBL05100-1C ist werkseitig auf 50 Ω // 5 µH + 1 Ω gebrückt und erfüllt damit die Impedanz-, Phasen- und Isolationsanforderungen der Normen CISPR 16-1-2 und CISPR 25. Durch Einstellen der internen Brücke kann es in Varianten mit 50 Ω // 5 µH umgewandelt werden, die Normen wie CISPR 25, MIL-STD-461G, ISO 11452-4 und ISO 7637-2 unterstützen. Durch Hinzufügen eines externen 10-µF-Kondensators erfüllt die Impedanz die Anforderungen der DO-160-Spezifikation.
Das LISN wird in die Versorgungsleitung des Prüflings (EUT) eingefügt. Leitungsgebundene Störgrößen an den Versorgungsanschlüssen des Prüflings können am BNC-Anschluss mit einem Spektrumanalysator oder einem Messempfänger überwacht werden. Eine 5 µH-Drossel entkoppelt den Quellenanschluss (Versorgungsanschluss) vom Anschluss des Prüflings.
Die Verwendung von zwei TBL05100-1C in Verbindung mit dem Tekbox LISN Mate ermöglicht die getrennte Messung von Gleichtakt- und Gegentaktstörungen. Das Gerät ist mit einem RG232-Kabel (N-Stecker auf N-Stecker), passenden Steckverbindern und Erdungshalterungen zur Befestigung an einer Erdungsfläche ausgestattet.
Topologie: Einweg, konfigurierbar, 50 Ω // 5 µH + 1 Ω, 50 Ω // 5 µH; der interne Kondensator kann für ISO 7637-2- und DO-160-Konfigurationen abgeklemmt werden; für DO-160 ist ein externer 10-µF-Kondensator erforderlich; das LISN ist werkseitig auf 50 Ω // 5 µH + 1 Ω voreingestellt; andere Konfigurationen erfordern das Setzen einer internen Hochstrom-Brücke.
TECHNISCHE DATEN:
- Unterstützte Normen: CISPR 16-1-2, CISPR 25, MIL-STD-461G, DO-160, ISO 11452-4 und ISO 7637-2
- Charakterisierter Frequenzbereich: 10 kHz – 400 MHz
- Gleichstromwiderstand: < 5 mΩ zwischen Source+ und EUT+; < 5 mΩ zwischen Source- und EUT
- Maximaler Strom: 100 A; siehe Diagramm mit Aufwärmcharakteristik, Kapitel 8
- Maximaler Betriebsspannungsbereich: 0 – 500 V AC bei 50/60 Hz, 250 V AC bei 400 Hz, 1000 V DC
- Absolute Höchstspannung der internen Bauteile: 1500 V DC

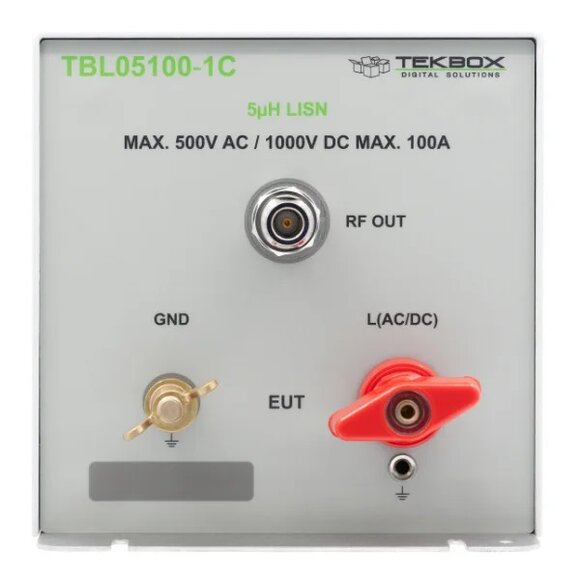

- HF-Anschluss: N-Buchse
- EUT-Anschluss: Klemmleiste M8, 4 mm Mittelloch, 100 A, 1 kV, Schützinger POL 102 L / RT

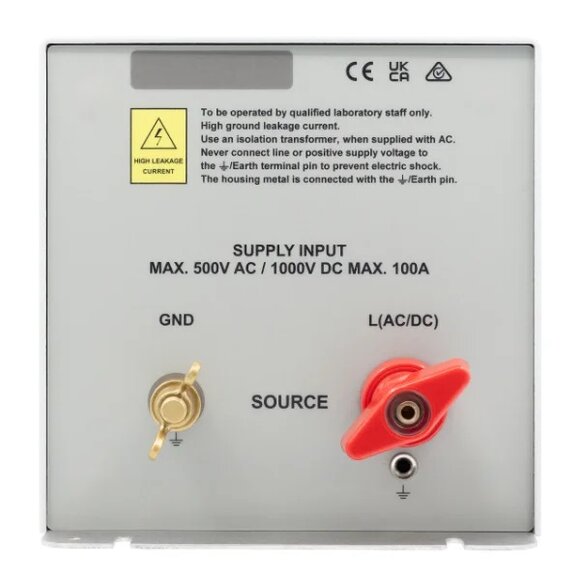

- SOURCE-Anschluss: Klemmleiste M8, 4 mm Mittelloch, 100 A, 1 kV, Schützinger POL 102 L / RT ERDE: 8 mm
- Erdungsbolzen mit Flügelmutter, freiliegende Edelstahl-Bodenplatte mit Befestigungsschlitzen und Senkbohrung für 4-mm-Schraube
- Brücke: Harwin D3087-98
- Abmessungen: 300 mm x 150 mm x 150 mm
- Gewicht: 2,7 kg
Zubehör:
TBL05100-1-10uF External 10uF Capacitor for TBL05100-1 LISN 50/60Hz
