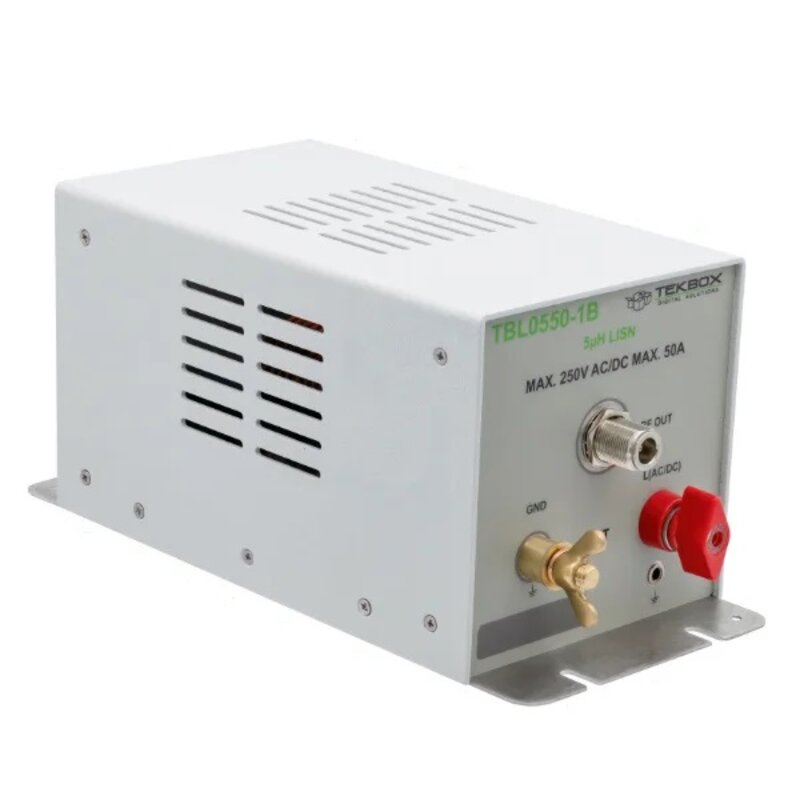

Tekbox TBL0550-1B

5μH Netznachbildung (LISN) für Gleichspannungs-Geräte bis 50 A

• Die TBL0550-1B ist eine kostengünstige 5-µH-LISN, das für leitungsgebundene Emissionsmessungen und den Leitungsabschluss im Frequenzbereich von 100 kHz bis 400 MHz entwickelt wurde. Es entspricht CISPR-25 (EN 55025), zahlreichen Normen von Automobilherstellern, MIL-STD-461F, DO-160, AECTP-500 und ISO 7637-2. LISNs werden in die Versorgungsleitungen des EUT (Prüfling) eingefügt. Leitungsgebundene Störgrößen, die an den Versorgungsanschlüssen des EUT anliegen, können an den BNC-Anschlüssen mit einem Spektrumanalysator oder einem Messempfänger gemessen werden. Der Quellenanschluss (Versorgungsanschluss) und der EUT-Anschluss sind durch eine 5-µH-Drossel entkoppelt. Zwei TBL0550-1B in Kombination mit dem Tekbox LISN Mate ermöglichen die getrennte Messung von Gleichtakt- und Gegentaktstörungen.

  Technische Daten:


• Topologie: Einweg, konfigurierbar, 50 Ω // 5 µH + 1 Ω, 50 Ω // 5 µH; der interne Kondensator kann für ISO 7637-2- und DO-160-Konfigurationen abgeklemmt werden; für DO-160 ist ein externer 10-µF-Kondensator erforderlich; das LISN ist werkseitig auf 50 Ω // 5 µH + 1 Ω voreingestellt, andere Konfigurationen erfordern die Einstellung eines internen Hochstrom-Jumpers.
• Unterstützte Normen: CISPR 16-1-2, CISPR 25, MIL-STD-461G, DO-160, ISO 11452-4 und ISO 7637-2
• Charakterisierter Frequenzbereich: 10 kHz – 400 MHz
• Gleichstromwiderstand: < 5 mΩ Quelle+ zu EUT+; < 5 mΩ Source- zu EUT
• Maximaler Strom: 50 A Dauerstrom; siehe Diagramm mit Aufwärmcharakteristik, Kapitel 1.8
• Maximaler Betriebsspannungsbereich: 0 – 250 V AC bei 50/60 Hz, 130 V AC bei 400 Hz, 250 V DC.
• Absolute maximale Nennspannung der internen Komponenten: 450 V DC.

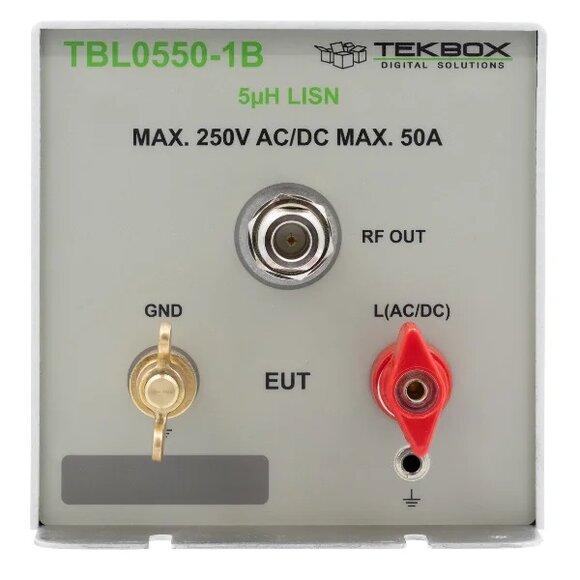

• EUT-Anschluss: Klemmleiste, M6, 4 mm Mittelloch, 63 A, 1 kV, Schützinger POL 631 L

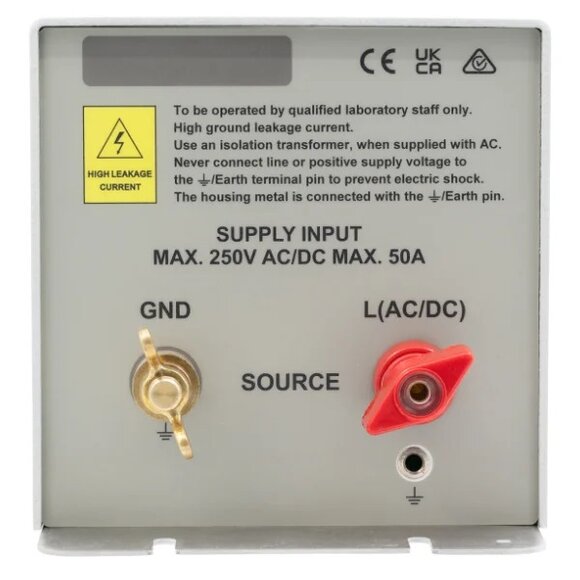

• QUELLEN-Anschluss: Klemmleiste, M6, 4 mm Mittelloch, 63 A, 1 kV, Schützinger POL 631 L
• ERDE: 6-mm-Erdungsbolzen mit Flügelmutter, freiliegende Edelstahl-Bodenplatte mit Befestigungsschlitzen und Senkbohrung für 4-mm Schraube
• Jumper: Harwin D3087-98 Abmessungen: 125 mm x 125 mm x 275 mm
• Gewicht: 1,75 kg
