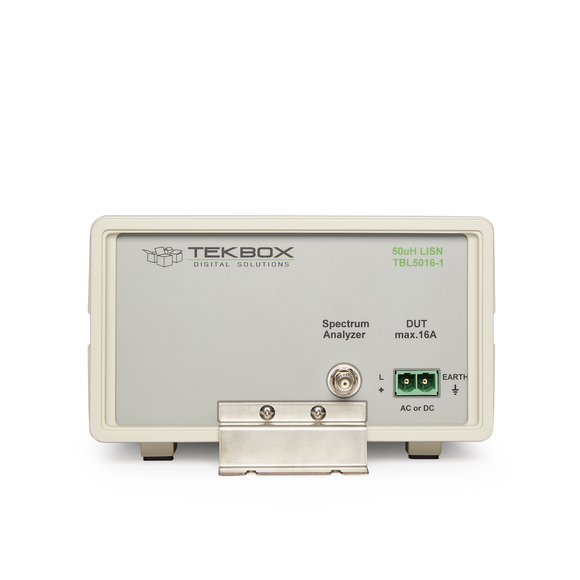

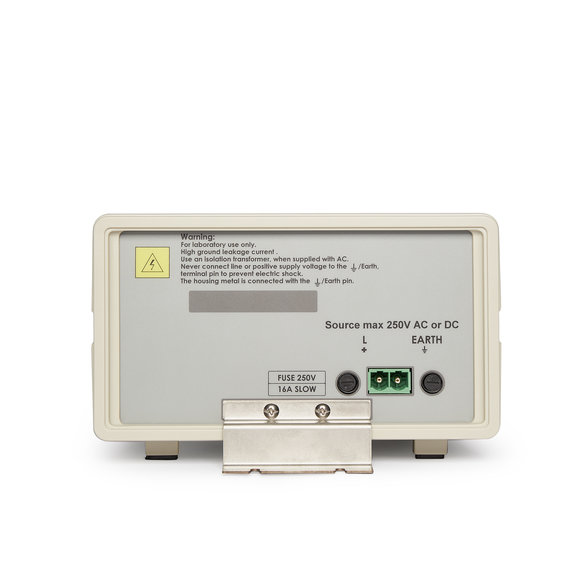

Tekbox TBL5016-1 50μH Netznachbildung (LISN) für AC und DC Geräte bis 16 A

  • LISN Typ: V-AMN, wahlweise konfigurierbar als 50 Ω / 50 µH+5 Ω oder als  50 Ω / 50 µH Typ
  • Frequenzbereich: 9 kHz – 100 MHz
  • Gleichstrom Widerstand (DC): < 45 mΩ
  • Maximaler Strom: 16 A kontinuierlich
  • Betriebsspannung: 0 – 250 V DC; 0 – 250 V AC (50/60 Hz), 0 – 120V AC (400 Hz)
  • Sicherungen: 2 x 16A träge
  • Anschlüsse (m): Phoenix Contact 1998933, (w): Phoenix Contact 1967375
  • Abmessung: 250 mm x 225 mm x 140 mm (mit Erdungswinkel)
  • Gewicht: 2,7 kg

Das TBL5016-1 wurde für die Messung von leitungsgebundenne Störabstrahlungen entwickelt.
Es erfüllt die Standards CISPR 16-1-2 und MIL-STD-461F und ist für den Frequenzbereich von 9 kHz bis 100 MHz konzipiert.
Neben diesen Messung ist die LISN auch in der Lage eine definierte Impedanz festzulegen um andere standardisierte Tests durchzuführen.

Einleiterdesign mit Jumper zum Kurzschließen des 5 Ohm Widerstands entsprechend CISPR 16-1-2

Das LISN wird in die Versorgungsleitung des Prüflings (Device under Test) eingefügt.
Das an den Versorgungsklemmen des Prüflings vorhandene leitungsgebunde Rauschen kann am BNC-Anschluss mit einem Spektrumanalysator gemessen werden.

Der Source- (Versorgungs-) Anschluss und der DUT-Anschluss sind durch eine 50µH-Induktivität entkoppelt. Gleichstrom- oder Einphasenmessungen erfordern typischerweise ein Paar TBL5016-1.

Die Kombination mit dem Tekbox LISN Mate ermöglicht die getrennte Messung von Gleichtakt- und Differenzmodusrauschen. Prüflinge mit 3-Phasen-Versorgung benötigen drei oder vier Teile TBL0516-1, je nachdem, ob das Produkt in Dreieck- oder Sternkonfiguration geliefert wird.

Lieferumfang:

2x Erdungswinkel, 2x Terminal Blocks Phoenix 1967375, 1x BNC (m) - N (m) RG223 Kabel, 2 Jumper



Zusätzliche Informationen:
Anleitung 663 KB
