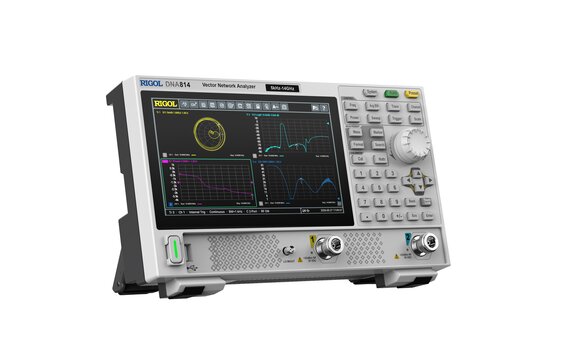

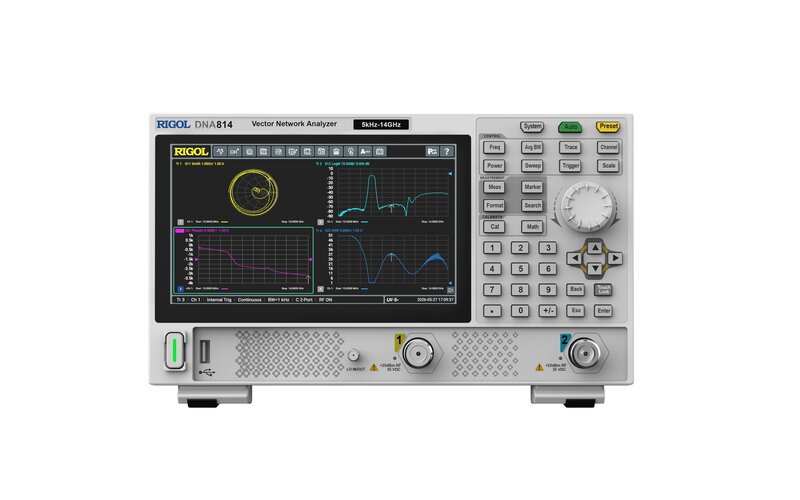

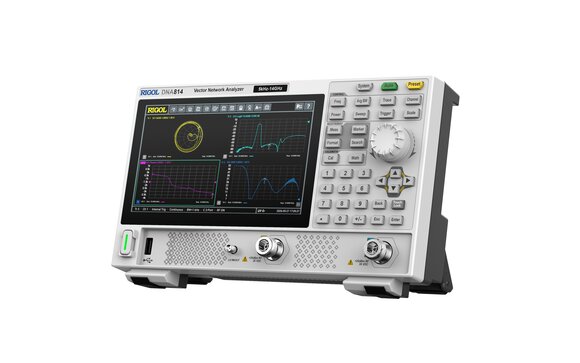

Rigol DNA800-Serie, Vector Network Analyzer 5 kHz bis zu 14 GHz, Frequenz-Auflösung 1 Hz
Rigol DNA800-Serie
Vector Network Analyzer 5 kHz bis zu 14 GHz, Frequenz-Auflösung 1 Hz
Der Vektornetzwerkanalysatoren der DNA800-Serie bieten verschiedene Kalibrierungsmethoden wie Frequenzgang,
Einport-Kalibrierung, Isolationskalibrierung, erweiterte Kalibrierung, Voll-Dualport-Kalibrierung und elektronische Kalibrierung.
Sie unterstützen Anzeigeformate wie logarithmische Amplitude, lineare Amplitude, SWR, Phase, Gruppenverzögerung, Smith-Diagramm und Polardiagramm. Über USB-, LAN- und HDMI-Schnittstellen misst er präzise die Amplituden-/Frequenz-, Phasen-/Frequenz- und Gruppenverzögerungseigenschaften von Mikrowellennetzwerken.
Bei gleichbleibend hochwertigen Eigenschaften hinsichtlich Spezifikationen, Optik, Anzeige und Software-
Benutzeroberfläche zeichnet sich die DNA800-Serie durch kompakte Abmessungen, geringes Gewicht und niedrige Rauschwerte aus, was zu einem besseren Benutzererlebnis beiträgt. Sie findet breite Anwendung in den Bereichen Elektronik, Kommunikation und Mikrowellentechnik für Forschung und Entwicklung sowie in der Produktion.
Features:
• Frequenzbereich: 5 kHz bis 14 GHz
• Anzahl der Anschlüsse: 2
• Frequenzauflösung: 1 Hz
• Max. Ausgangsleistung: 10 dBm
• Hoher Dynamikbereich: 125 dB (typ.)
• Kurvenrauschen: 0,005 dB
• ZF-Bandbreite: 1 Hz bis 3 MHz
• Kompatibel mit dem mechanischen Kalibriersatz und dem elektronischen Kalibriersatz „Ecal“, unterstützt
verschiedene Kalibrierungsarten (SOLT, Response Short, Response Open, OSL, Enhanced Response 1 bis 2,
Response Through)
• Integriert S-Parameter, Impedanz, VSWR, TDA, Fixture-Embedding/De-Embedding, Antennentest usw.
• Tragbarer Griff und leichtes Design, kompakte Abmessungen (265,35 mm × 161,75 mm × 77,38 mm) und
ein Gewicht von 1,9 kg
• 7-Zoll-HD-Touchscreen mit einer Auflösung von 1024 × 600

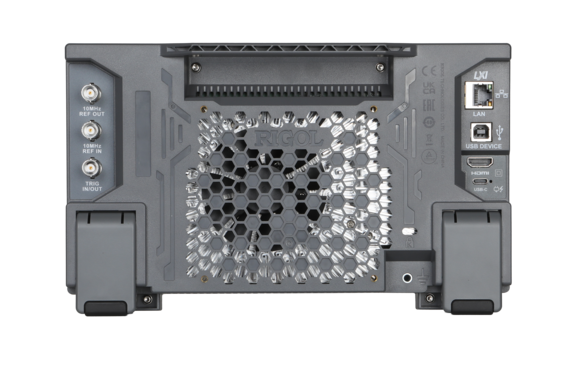

• Unterstützt LAN-, USB-Geräte-, USB-Host- und HDMI-Schnittstellen
• Unterstützt Standard-SCPI-Befehlssätze
• Unterstützt Web-Steuerung für den Fernbetrieb
• Unterstützt sowohl die Bedienung über physische Tasten als auch über den Touchscreen; ermöglicht die Verwendung einer extern angeschlossenen Tastatur und Maus zur Eingabe von Werten
Technische Daten:
Die technischen Daten gelten unter folgenden Bedingungen: Das Gerät befindet sich innerhalb des Kalibrierungszeitraums; es wurde mindestens zwei Stunden lang bei einer Temperatur zwischen 0 °C und 40 °C gelagert; 60-minütige Aufwärmphase. Sofern nicht anders angegeben,
beinhalteten die technischen Daten im Handbuch die Messunsicherheit.
• Typisch (typ.): Typische Leistung, die 80 Prozent der Messergebnisse bei Raumtemperatur (ca. 25 °C) erfüllen. Die Angaben sind ohne Gewähr und beinhalten nicht die Messunsicherheit.
• Nennwert (nom.): Die erwartete mittlere oder durchschnittliche Leistung oder ein vorgesehenes Merkmal (z. B.
der 50-Ω-Stecker). Die Angaben sind ohne Gewähr und wurden bei Raumtemperatur (ca. 25 °C) gemessen.
• Gemessen (meas.): Ein während der Entwicklungsphase gemessenes Merkmal, das mit der erwarteten Leistung verglichen werden kann, z. B. variiert die Amplitudendrift mit der Zeit. Die Angaben sind ohne Gewähr
und wurden bei Raumtemperatur (ca. 25 °C) gemessen.
• Spezifikation: garantierte Leistung. Die Spezifikation umfasst die Grenzbedingungen, die für alle Spezifikationen und Eigenschaften bei Raumtemperatur (ca. 25 °C) gelten, sofern nicht anders angegeben.
HINWEIS:
Alle Diagramme im Datenblatt stellen die Messergebnisse mehrerer Messgeräte bei Raumtemperatur dar,
sofern nicht anders angegeben.
|
Modell |
Frequenz |
Port-Anzahl |
|
DNA804 |
5 kHz to 4.5 GHz |
2 |
|
DNA808 |
5 kHz to 8.5 GHz |
2 |
|
DNA814 |
5 kHz to 14 GHz |
2 |
