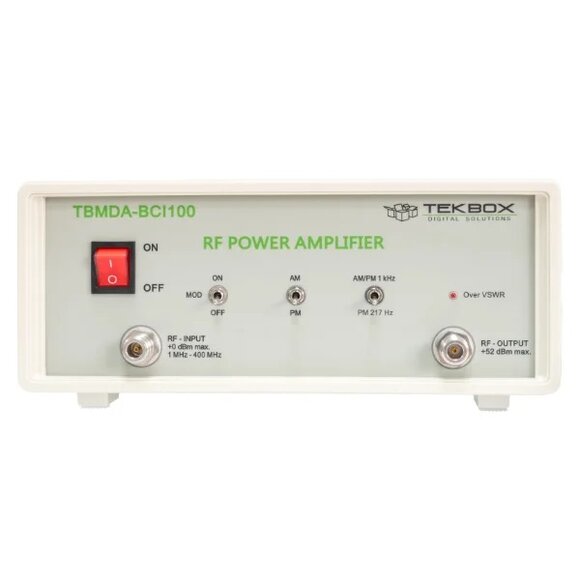

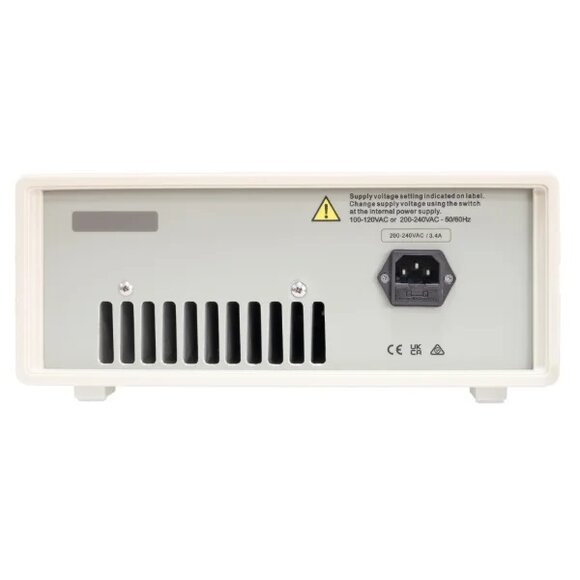

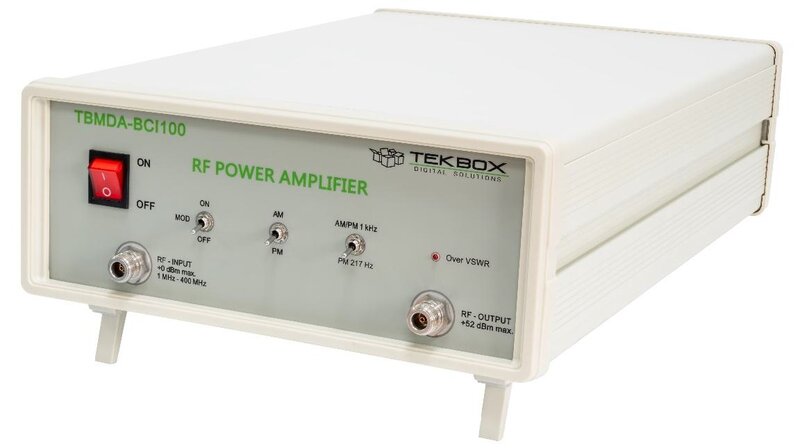

Tekbox TBMDA-BCI100 MODULIERTER BREITBAND-LEISTUNGSVERSTÄRKER 100W, 1 MHz...400 MHz, gemäß ISO 11452-4
TBMDA-BCI100
MODULIERTER BREITBAND-LEISTUNGSVERSTÄRKER
100W, 1 MHz...400 MHz, gemäß ISO 11452-4
Tekbox bietet eine Komplettlösung für kostengünstige Vorab-Konformitätsprüfungen der leitungsgebundenen Störfestigkeit:
Kopplungs- und Entkopplungsnetzwerke zusammen mit geeigneten Kalibrieradaptern und 150-Ohm-zu-50-Ohm-Übergängen; BCI-Sonden, geeignete modulierte Breitband-Leistungsverstärker und die Software EMCview PRO. Als Signalquelle dient ein Spektrumanalysator eines Drittanbieters mit Tracking-Generator.
Der modulierte Verstärker TBMDA-BCI100 bietet die erforderliche Bandbreite und Modulation für leitungsgebundene Störfestigkeitsprüfungen mit BCI-Sonden gemäß ISO 11452-4 im Frequenzbereich von 1 MHz bis 400 MHz. Er ist für den Betrieb mit Signalgeneratoren oder mit Tracking-Generatoren von Spektrumanalysatoren ausgelegt. Mit einem 1-dB-Kompressionspunkt von bis zu 110 W im Frequenzbereich von 1 MHz bis 400 MHz kann er Prüfpegel bis zu Level IV mit AM und Level IV mit CW erzeugen. Ein integrierter AM/PM-Modulator ermöglicht die Verwendung von Tracking-Generatoren als Signalquelle.
Der TBMDA-BCI100 verfügt über eine ausreichende Verstärkung, um die maximale Ausgangsleistung bei 0 dBm zu erreichen, die von einem Tracking-Generator eines Spektrumanalysators bereitgestellt wird.
Neben 1 kHz, 80 % AM, bietet der TBMDA-BCI100 eine integrierte Modulationsfunktion zur Erzeugung von 1-kHz-PM-Signalen mit 50 % Tastverhältnis. Im PM-Modus kann der TBMDA-BCI100 auch ein 217-Hz-Signal mit 12,5 % Tastverhältnis erzeugen, um TDMA-Rauschen von Mobiltelefonen zu simulieren.
Anwendung:
- Universeller Breitband-HF-Leistungsverstärker
- Breitband-HF-Leistungsverstärker für leitungsgebundene Störfestigkeitsprüfungen zum Ansteuern von BCI-Sonden
- Breitband-HF-Leistungsverstärker für abgestrahlte Störfestigkeitsprüfungen zum Ansteuern von Nahfeldsonden
- Breitband-HF-Leistungsverstärker für abgestrahlte Störfestigkeitsprüfungen zum Ansteuern von TEM-Zellen
- CW-Verstärker (ohne Modulation)
- 1 kHz, 80 % AM-Modulation
- 1 kHz, Pulsmodulation mit 50 %
- Tastverhältnis 217 Hz Pulsmodulation mit 12,5 % Tastverhältnis
- VSWR-Überwachung
- Abmessungen: 48,5 cm x 31 cm x 13,5 cm, 10,5 kg
Immunitätstest mit einer TEM-Zelle
Immunitätsprüfung mittels Nahfeldsonden
Leitungsgebundene Immunität mit BCI-Sonden
ISO 11452-4 BCI-Immunitätstestaufbau, Closed-Loop-Methode
