Tekbox TBMDA-BCI25 MODULIERTER BREITBAND-LEISTUNGSVERSTÄRKER 1 MHz...400 MHz, gemäß ISO 11452-4

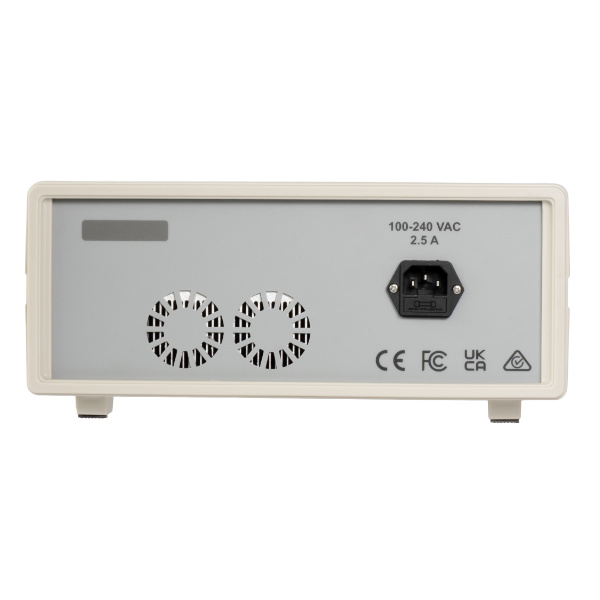

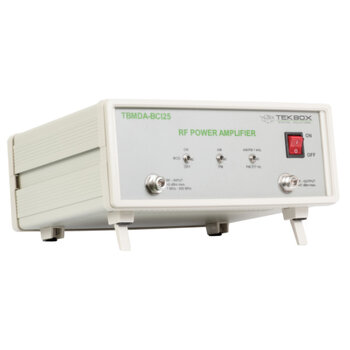

TBMDA-BCI25
MODULIERTER BREITBAND-LEISTUNGSVERSTÄRKER
Der modulierte Verstärker TBMDA-BCI25 bietet die erforderliche Bandbreite und Modulation für leitungsgebundene Immunitätstests mit BCI-Sonden BCI25 im Frequenzbereich von 1 MHz bis 400 MHz. Es ist für die Ansteuerung durch Signalgeneratoren oder Tracking-Generatoren von Spektrumanalysatoren konzipiert. Mit einem 1-dB-Kompressionspunkt von bis zu 30 W im Frequenzbereich von 1 MHz bis 400 MHz können Prüfpegel bis zu 400 mA erzeugt werden. Ein eingebauter AM/PM-Modulator ermöglicht die Nutzung von Tracking-Generatoren als Signalquelle. Der TBMDA-BCI25 verfügt über eine ausreichende Verstärkung, um eine maximale Ausgangsleistung mit 0 dBm zu erreichen, die von einem Spektrumanalysator-Tracking-Generator bereitgestellt wird.
Neben 1 kHz, 80 % AM bietet der TBMDA-BCI25 eine integrierte Modulationsfähigkeit zur Erzeugung von 1 kHz, 50 % Tastverhältnis PM-Signalen. Im PM-Modus kann der TBMDA-BCI25 auch ein 217-Hz-Signal mit 12,5 % Tastverhältnis erzeugen, um TDMA-Rauschen von Mobiltelefonen zu simulieren.
Merkmale
- CW-Verstärker (Modulation aus)
- 1 kHz, 80 % AM-Modulation
- 1 kHz, 50 % Tastverhältnis-Pulsmodulation
- 217 Hz, 12,5 % Tastverhältnis-Pulsmodulation
Anwendungen
- Allzweck-Breitband-HF-Leistungsverstärker
- Breitband-HF-Leistungsverstärker für leitungsgebundene Immunitätstests mit BCI-Sonden
- Breitband-HF-Leistungsverstärker zur Prüfung der Strahlungsimmunität und zum Antrieb von Nahfeldsonden
- Breitband-HF-Leistungsverstärker für die Prüfung der Strahlungsimmunität und den Antrieb von TEM-Zellen

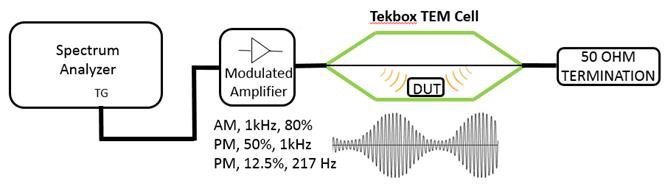

Immunitätstest mit einer TEM-Zelle

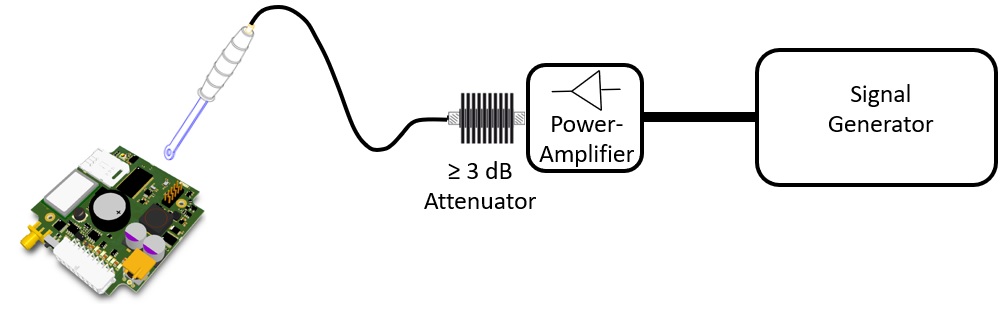

Immunitätsprüfung mittels Nahfeldsonden

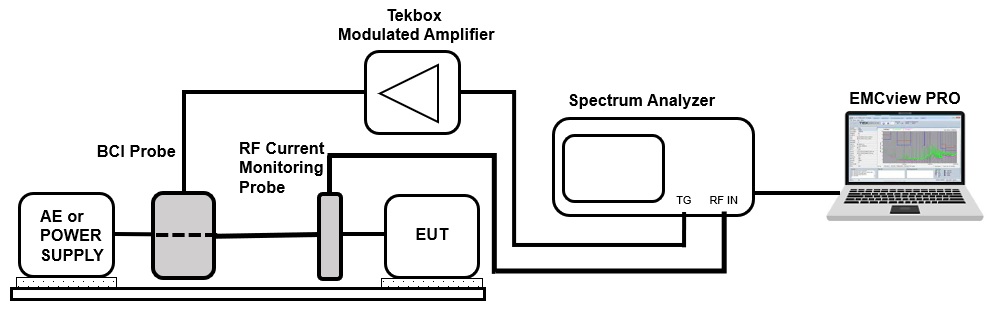

Leitungsgebundene Immunität mit BCI-Sonden

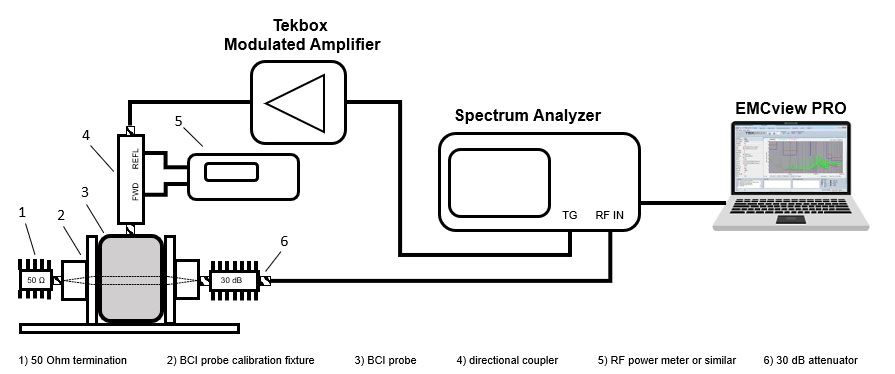

ISO 11452-4 BCI-Immunitätstestaufbau, Closed-Loop-Methode
