Tekbox TBMA9 200MHz – 2 GHz MIL-STD Horn Antenne
Tekbox TBMA9
200MHz – 2 GHz MIL-STD Horn Antenne

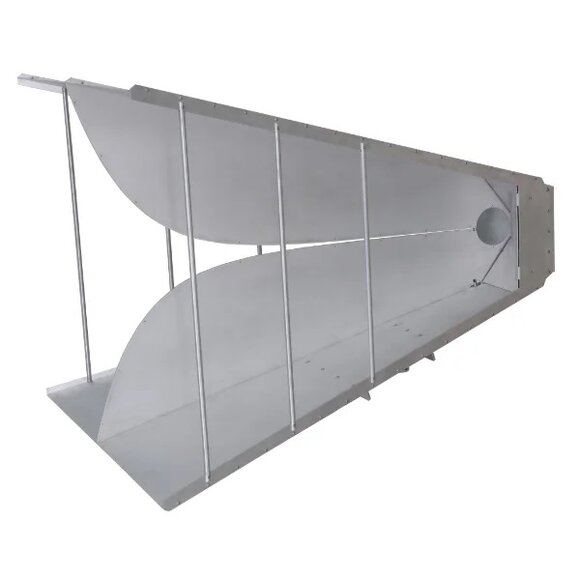

Die TBMA9 ist eine breitbandige MIL-STD-Hornantenne mit doppelter Rippe, die so konzipiert und gefertigt wurde, dass sie über den Frequenzbereich von 200 MHz bis 2 GHz eine stabile lineare Polarisation bietet. Mit ihrem hohen und nahezu konstanten Gewinn über den gesamten Betriebsfrequenzbereich dient die TBMA9-Hornantenne als Alternative zu bikonischen und logarithmisch-periodischen Antennen in EMV-Prüfaufbauten. Sie ist sowohl für Strahlungsemissions- als auch für Störfestigkeitsmessungen optimiert und kann während Störfestigkeitsprüfungen eine kontinuierliche HF-Eingangsleistung von 500 W aushalten.

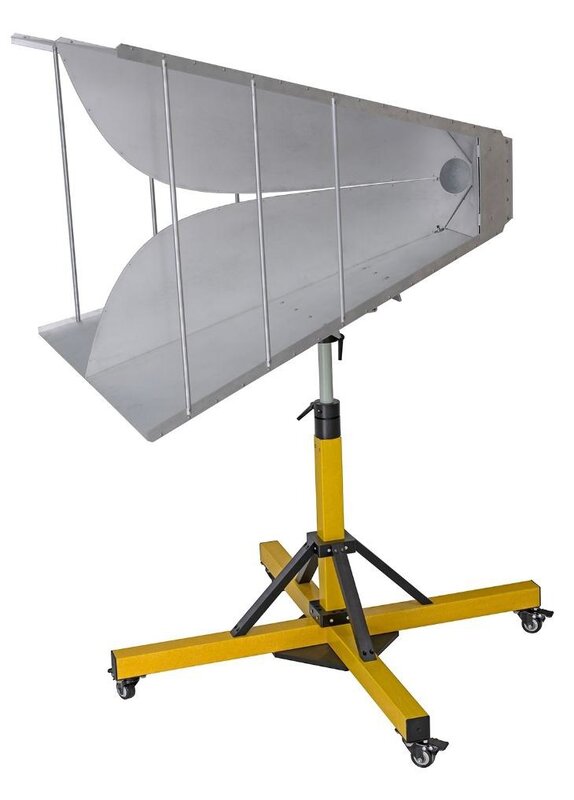

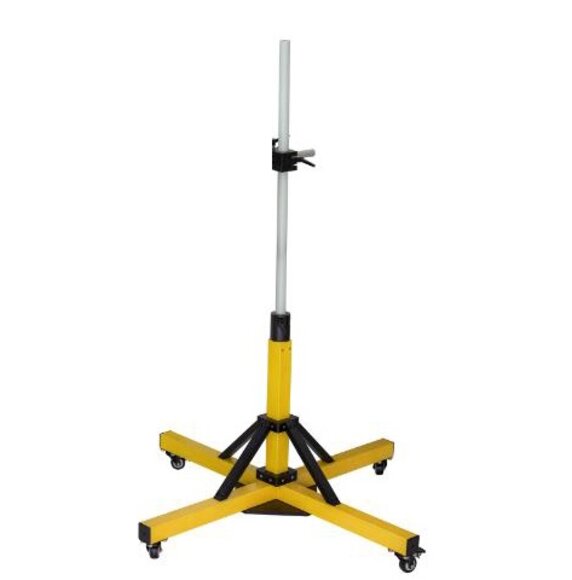

Die TBMA9 besteht aus leichten Aluminiumblechen. Als Befestigungsoption wird das Glasfaserstativ TBTP6 empfohlen. Eine 22-mm-Edelstahlwelle an der Rückseite der Antenne ermöglicht die Drehung zur Einstellung der gewünschten Polarisation. Darüber hinaus befindet sich an der Unterseite der Antenne eine Befestigungsplatte.
Technische Daten:
- Typ MIL-STD-Doppelrippenhorn
- Frequenzbereich 200 MHz–2000 MHz
- VSWR <2 (f > 270 MHz)
- Isotropischer Gewinn bei 1 m Abstand 4,80 … 8,86 dBi
- Antennenfaktor bei 1 m Abstand 11,27 … 30,13 dB/m
- Belastbarkeit (Spitzenleistung/CW) 800 W kurzzeitig (Spitzenleistung); 500 W Dauerbetrieb (CW)
- Nennimpedanz 50 Ω
- HF-Anschluss N-Buchse
- Optionales Stativ Modell TBTP6
- Abmessungen L x B x H: 948,35 mm x 952,6 mm x 703,15 mm (37,34” x 37,50” x 27,68”)
- Gewicht 16 kg (33 lbs)
