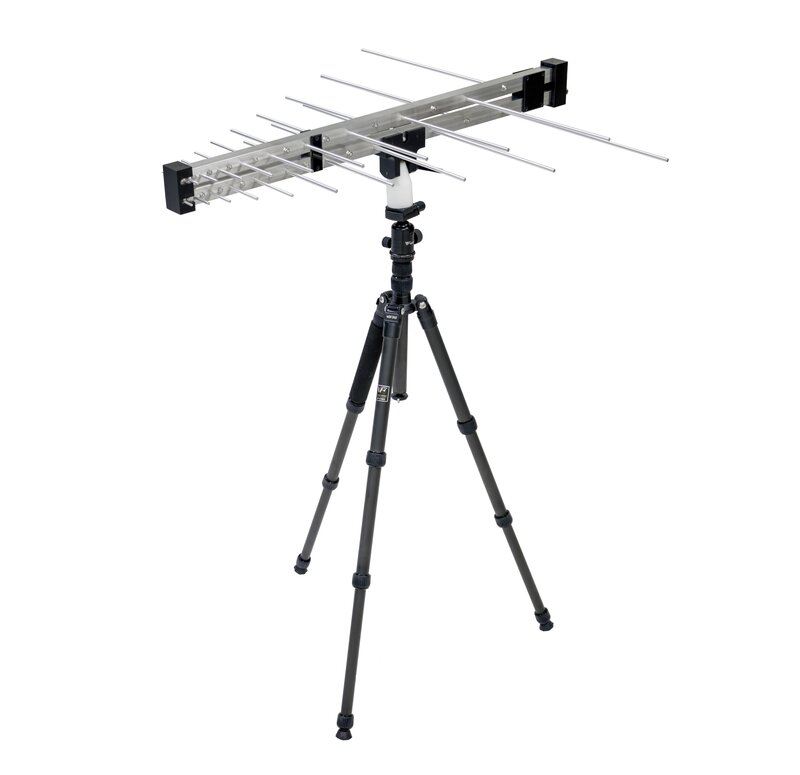

Tekbox TBMA3 bikonische EMV-Messantenne 250 MHz...1.300 MHz
Die TBMA3 ist eine preiswerte logarithmische periodische Messantenne für EMV-Strahlungsemissionstests.
Die Tekbox TBMA3 ist von 250 MHz bis 1,3 GHz charakterisiert und hat VSWR- und Antennenfaktorwerte die für loharithmisch-periodische Messantennen typisch sind.
CISPR 16 unterteilt den Frequenzbereich in mehrere Bänder und definiert für jedes dieser Bänder spezifische Antennen. Für den Frequenzbereich über 300 MHz bis 1 GHz schreibt CISPR 16 die Verwendung von logarithmisch periodischen Antennen (log-periodische Antennen) für die Messung des Strahlungsrauschen vor.

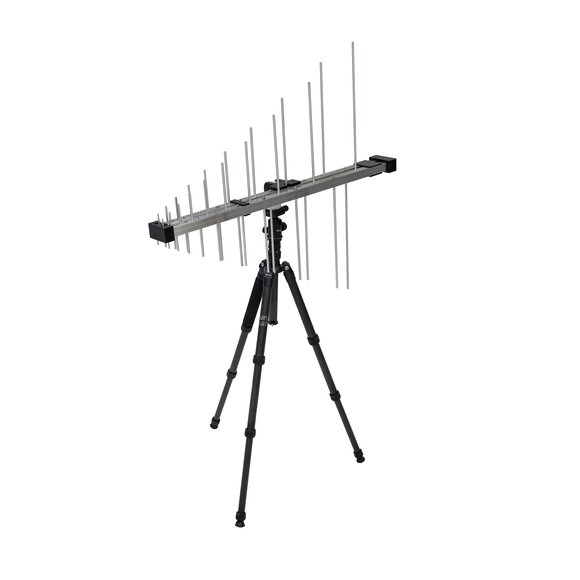

Die TBMA3 ist eine logarithmisch-periodische Antenne durchschnittlicher Größe, deren Abstrahlelemente und Stützausleger aus pulverbeschichteter Aluminiumlegierung bestehen. Sie ist mit einer standardmäßigen N-Buchse ausgestattet und wird zusammen mit einer Antennenhalterung und einem Montageadapter geliefert.
Ein standardmäßiges ¼"-Gewinde an der Unterseite des Montageadapters erleichtert den Anschluss an die meisten Standardstative.

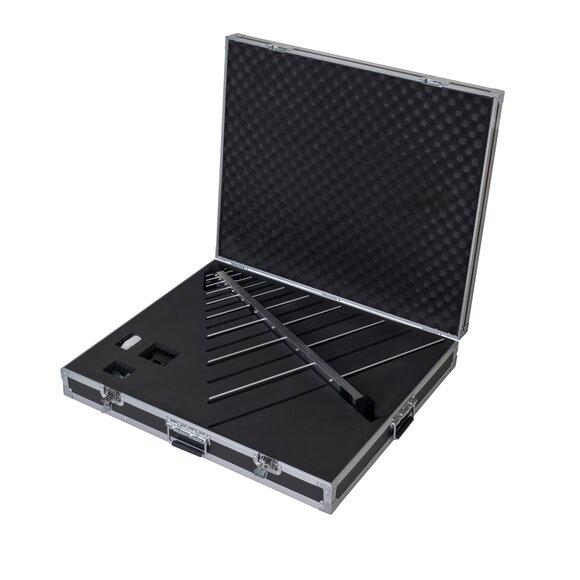

Der TBMDA3 wird in einem robusten Tragekoffer geliefert, wie oben abgebildet.
Technische Daten:
- Typ: logarithmisch periodisch
- Frequenzbereich: 250 MHz - 1.300 MHz
- Nennimpedanz: 50 Ω
- Max. HF-Eingangsleistung: 100 W
- Anschluss: N ( w )
- Isotropischer Antennengewinn: 6 dBi ± 1,5 dB
- Antennen Faktor: 14,2 bis 27,5 dB/m
- Voltage Standing Wave Ratio (VSWR): < 1,95:1 über den gesamten Bereich
- Länge: 863 mm
- Höhe: 79,5 mm
- Breite: 749 mm
- Gewicht: 1,78 kg
- Stativgewinde: 1/4 Zoll
Nähere Informationen entnehmen Sie bitte dem Datenblatt.
