Tekbox TBMA11 130 MHz – 6 GHz Hybrid Messantenne
Tekbox TBMA11
130 MHz – 6 GHz Hybrid Messantenne

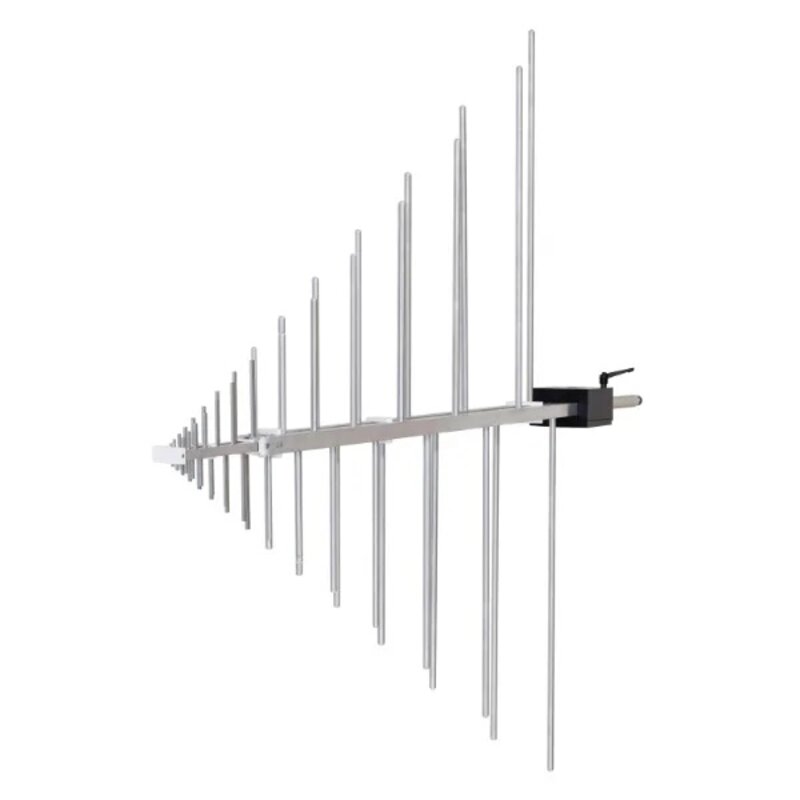

Die TBMA11 ist eine kostengünstige logarithmisch-periodische Messantenne für Strahlungsmessungen.
Die TBMA11 ist im Frequenzbereich von 130 MHz bis 6000 MHz charakterisiert und weist für logarithmisch-periodische Messantennen typische Werte für das Stehwellenverhältnis (VSWR) und den Antennenfaktor auf.

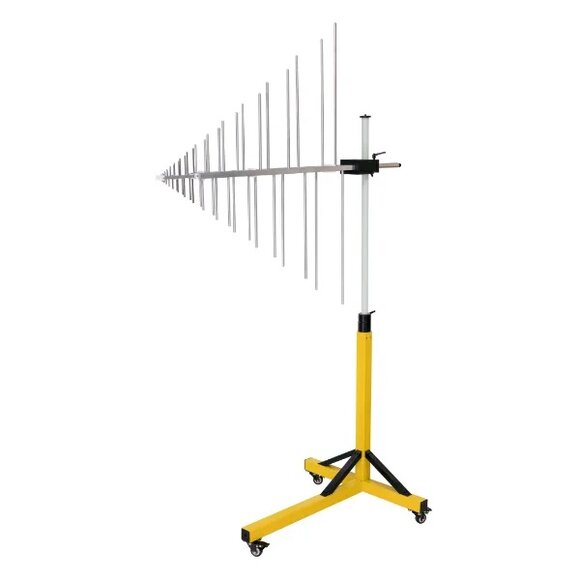

Die TBMA11 ist eine mittelgroße Hybridantenne, deren Strahlungselemente und Stützausleger aus Aluminium gefertigt sind. Sie ist mit einem standardmäßigen N-Buchsenstecker ausgestattet. Die Antenne verfügt über eine Befestigungswelle mit 22 mm Durchmesser. Ein passendes Glasfaser-Stativ, Modell TBTP5, sowie der Befestigungsadapter TBMA8-PAT sind als optionales Zubehör erhältlich.

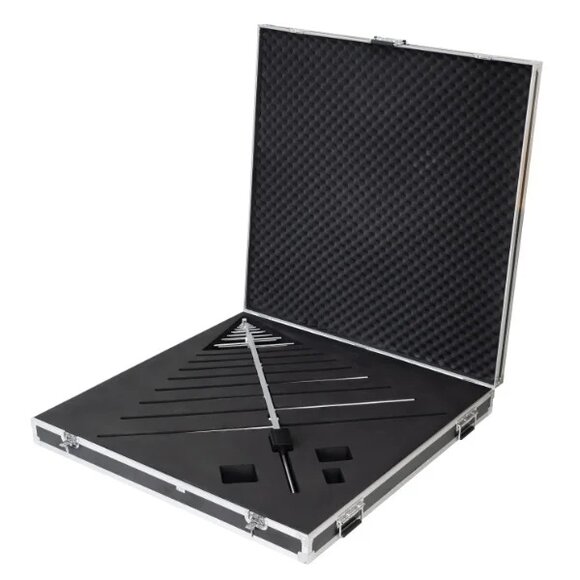

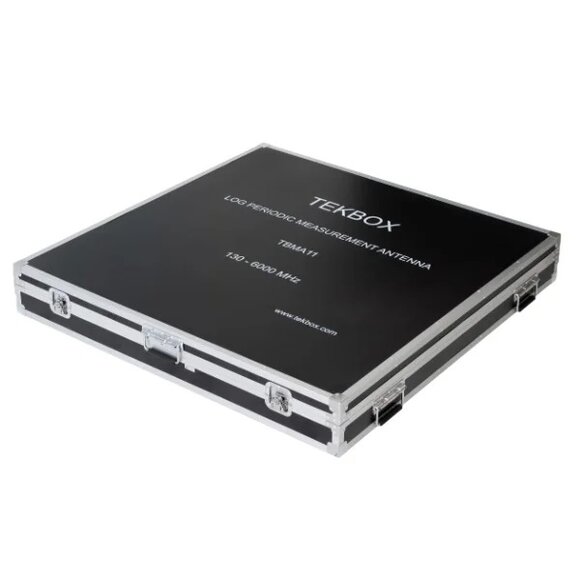

Die TBMA11 wird in einem robusten Transportkoffer geliefert.
TECHNISCHE DATEN
- Typ: logarithmisch-periodisch
- Frequenzbereich: 130 MHz– 6000 MHz
- VSWR: < 2,1:1 über den gesamten Frequenzbereich; 1,45:1 im Durchschnitt
- Isotrope Verstärkung bei 3 m Abstand: 4 … 8,5 dBi
- Antennenfaktor bei 3 m Abstand: 7 … 41 dB/m
- Maximale kontinuierliche HF-Eingangsleistung: 130 W
- Nennimpedanz: 50 Ω
- HF-Anschluss: N-Buchse
- Befestigung: Befestigungsstange (Rohr) mit 22 mm Durchmesser
- Abmessungen: L x B x H: 1296 mm x 1140 mm x 100 mm (51,02” x 44,88” x 3,94”)
- Gewicht: 3,3 kg (7,27 lbs)

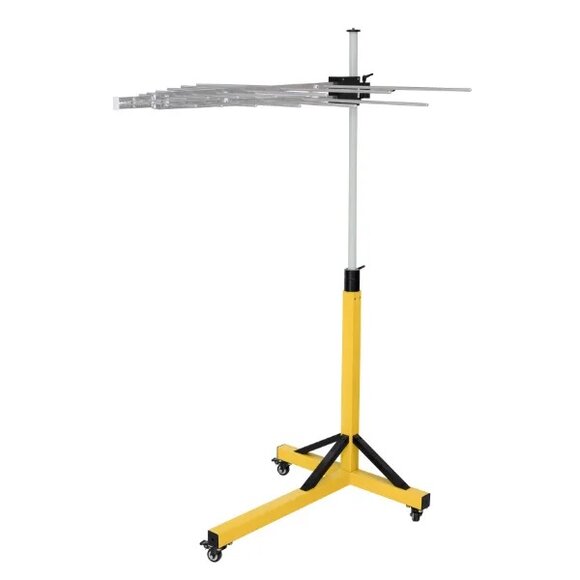

- Optionale Stative: TBTP5, TBTP6
