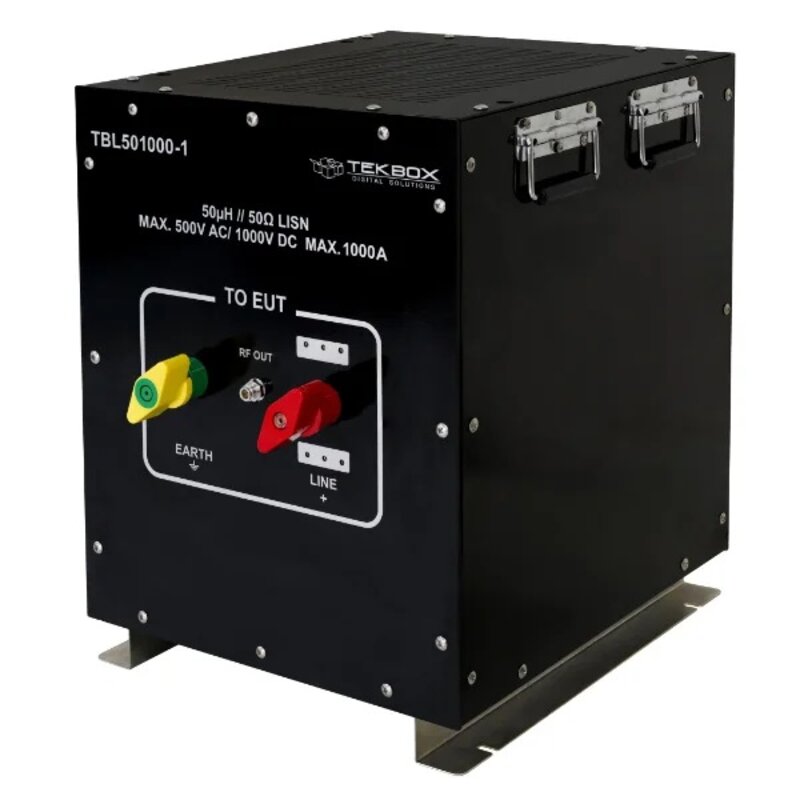

Tekbox TBL501000-1 50uH, 1000A, 100 kHz – 30 MHz, Line Impedance Stabilisation Network LISN CISPR 16
TBL501000-1
50µH 1000A Line Impedance Stabilisation Network LISN
Spezifikationen
- LISN-Typ: Einweg-V-AMN, 50 Ω // 50 µH; ohne 250-µH-Vorfilter
- Charakterisierter Frequenzbereich: 100 kHz – 30 MHz
- Gleichstromwiderstand: < 3 mΩ Maximaler Strom: 1000 A Dauerstrom bei eingeschaltetem Lüfter; 500 A Dauerstrom ohne Lüfter Betriebsspannungsbereich: 0 – 1000 V DC; 0 – 500 V AC (50/60 Hz) Hochpass zur Unterdrückung von Restwechselstrom: standardmäßig auf ON gebrückt; Restwechselstromunterdrückung > 66 dB; HF-Ausgang nicht terminiert

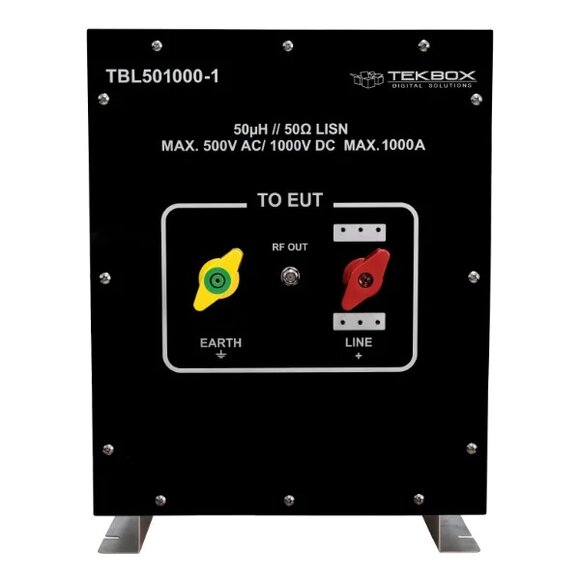

- EUT-Anschluss: Hochstrom-Flügelklemme, M16 x 1,5

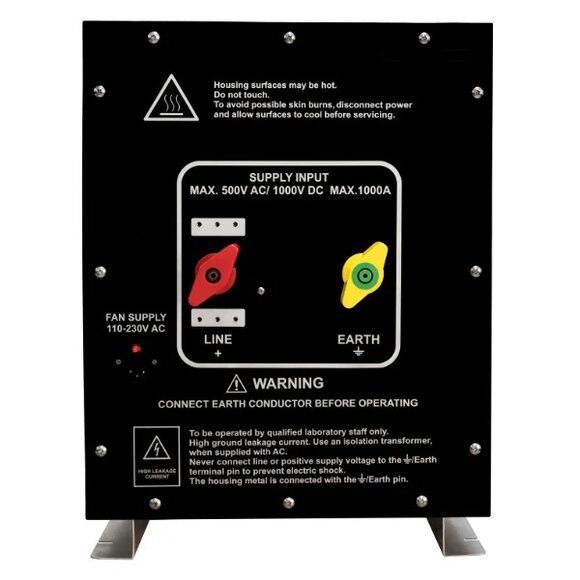

- Quellenanschluss: Hochstrom-Flügelklemme, M16 x 1,5
- Erdung: freiliegendes Edelstahlprofil mit Befestigungsschlitzen
- HF-Anschluss: N-Buchse
- Lüfter: Erhältlich mit 100 V–120 V oder 220 V–240 V Versorgungsspannung; C14-Stecker mit integriertem Schalter auf der Rückseite
- Abmessungen: B x H x L; 480 mm x 600 mm x 660 mm;
- Gewicht: 70 kg
Die TBL501000-1 ist eine hochstromfähige 50-µH-//50-Ω-LISN mit einem einzigen Messpfad für leitungsgebundene Emissionsmessungen an elektronischen Geräten mit Gleich- oder Wechselstromversorgung. Es wurde gemäß der Norm CISPR 16-1-2 entwickelt und im Frequenzbereich von 150 kHz bis 30 MHz charakterisiert.
Durch die Kombination von zwei LISNs mit dem Tekbox LISN Mate ist eine getrennte Messung von Gleichtakt- und Gegentaktstörungen möglich. Prüflinge mit 3-Phasen-Versorgung erfordern drei oder vier Stück TBL501000-1, je nachdem, ob das Produkt in Dreieck- oder Sternschaltung versorgt wird.
Das LISN ist mit Lüftern ausgestattet, um einen Dauerbetrieb bis zu 1000 A zu ermöglichen. Die Lüfter sind entweder mit einer Versorgungsspannung von 100 V – 120 V oder von 200 V – 240 V erhältlich. An der Rückseite befindet sich ein C14-Stecker mit integriertem Schalter. Das LISN kann ohne Lüfter bei bis zu 500 A im Dauerbetrieb betrieben werden.
Ein freiliegendes Bodenprofil aus Edelstahl ermöglicht einen bequemen Anschluss an die Erdungsfläche.
Anwendung
-
EMV-geführte Rauschmessungen
