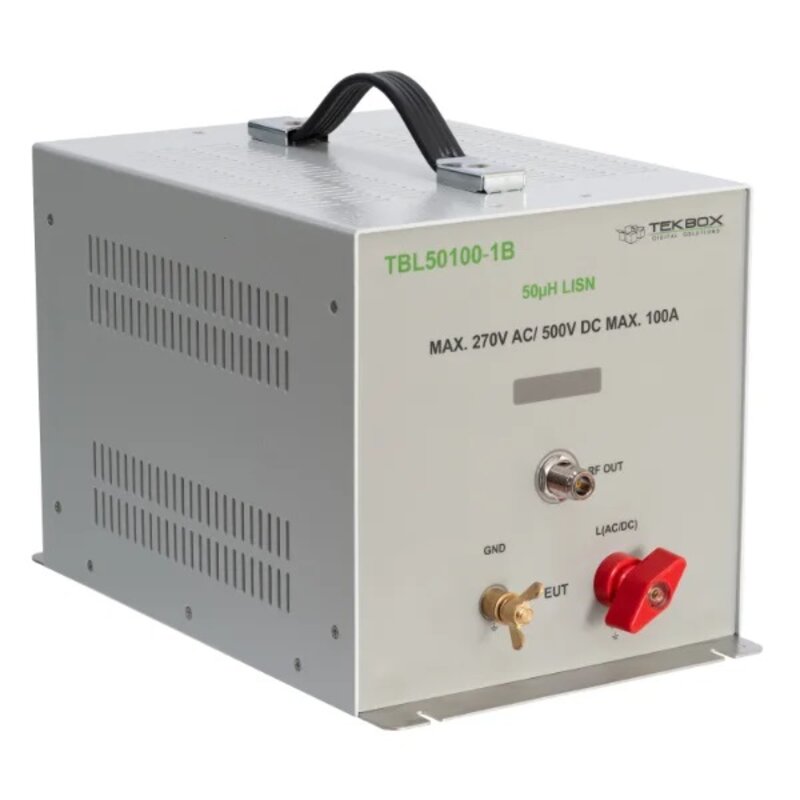

TBL50100-1B - 50µH 100A Line Impedance Stabilisation Network LISN
Spezifikationen
• LISN-Typ: Einzelkanal-V-AMN, über Jumper konfigurierbar als 50 Ω/50 μH + 5 Ω oder 50 Ω/50 μH; ohne 250-μH-Vorfilter
• Charakterisierter Frequenzbereich: 10 kHz -100 MHz
• Gleichstromwiderstand: < 20 mΩ
• Maximalstrom: 82 A kontinuierlich, 100 A für 15 Minuten; siehe Diagramm der Aufheizkennlinie
• Betriebsspannungsbereich: 0 – 500 V DC; 0 - 270 VAC (50/60 Hz); 0 – 120V AC (400 Hz)

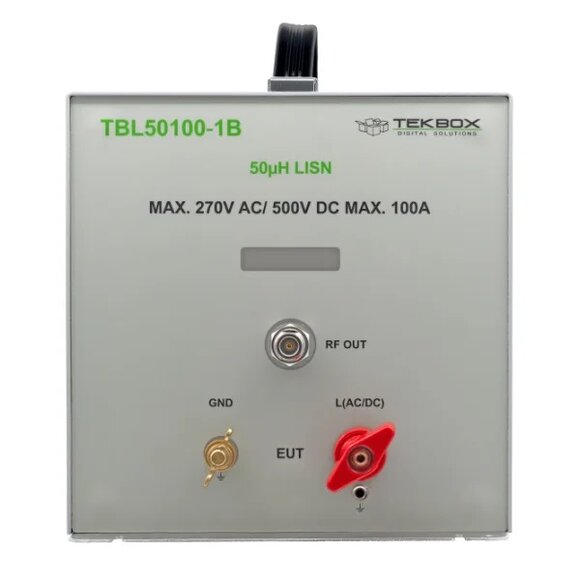

• EUT-Anschluss: Klemmblock M8, 4 mm Mittelloch, 100 A, 1 kV, Schützinger POL 102 L / RT

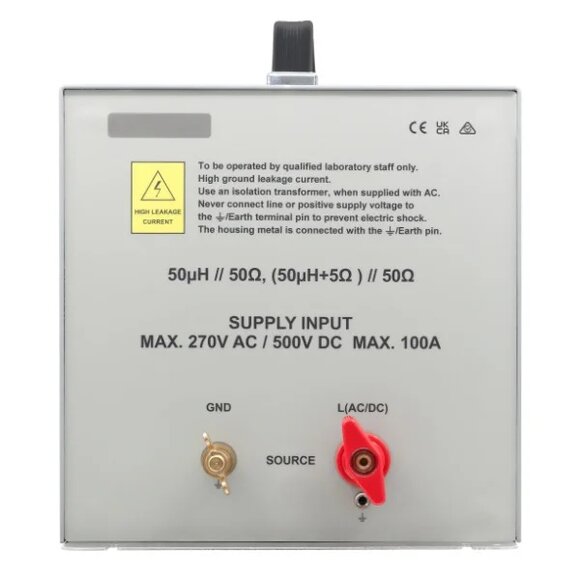

• SOURCE-Anschluss: Anschlussklemme M8, 4 mm Mittelloch, 100 A, 1 kV, Schützinger POL 102 L / RT
• Erdung: 8 mm Erdungsbolzen mit Flügelmutter, freiliegende Edelstahl-Bodenplatte mit Befestigungsschlitzen und Senkbohrung für 4-mm-Schraube
• HF-Anschluss: N-Buchse
• Brücke: Harwin D3087-98
• Abmessungen: B x H x L; 230 mm x 230 mm x 350 mm;
• Gewicht: 5,3 kg
Die TBL50100-1B ist eine einkanalige 50 μH (+5 Ω) // 50 Ω LISN für leitungsgebundene Emissionsmessungen an elektronischen Geräten mit Gleich- oder Wechselstromversorgung. Sie wurde gemäß den Normen CISPR 16-1-2 und MIL-STD-461G entwickelt und im Frequenzbereich von 10 kHz bis 100 MHz charakterisiert.
Durch Setzen eines Hochstrom-Jumpers wird der 5-Ohm-Widerstand kurzgeschlossen und das LISN gemäß CISPR 16-1-2 als 50 Ω // 50 μH LISN konfiguriert. Durch Entfernen des Jumpers wird das LISN für MIL-STD-Anwendungen auf (50 μH + 5 Ω) // 50 Ω konfiguriert.
Das LISN ist im Frequenzbereich von 10 kHz bis 100 MHz charakterisiert.
Durch die Kombination von zwei LISNs mit dem Tekbox LISN Mate lassen sich Gleichtakt- und Gegentaktstörungen separat messen. Für Prüflinge (EUTs) mit 3-Phasen-Versorgung sind drei oder vier Stück TBL50100-1B erforderlich, je nachdem, ob das Produkt in Dreieck- oder Sternschaltung versorgt wird.
Eine freiliegende Unterseite ermöglicht einen bequemen Anschluss an die Massefläche. Das Gerät wird mit einem RG223-Kabel mit N-Stecker-auf-N-Stecker-Anschluss geliefert.
Konformität:
Das TBL50100-1B entspricht den Normen CISPR 16-1-2 und MIL-STD-461G.
Entsprechend den Anforderungen der Norm CISPR 16-1-2 / MIL-STD-461G hinsichtlich Design und Aufbau weist das LISN hohe Erdungsleckströme und eine nicht normgerechte Isolation auf und kann daher die Sicherheitsanforderungen der Norm EN 61010-1 nicht erfüllen.
Darüber hinaus schreibt CISPR 16-1-2 hohe Kapazitätswerte für die Kondensatoren zwischen Leitung / + und Erde vor. Diese Kapazitätswerte sind in der Y2-Klasse nicht im Handel erhältlich und werden mithilfe von Wechselstrom-Kondensatoren mit geeigneter Nennspannung realisiert.
Um die Gefahr eines tödlichen Stromschlags zu vermeiden, ist der Betreiber dafür verantwortlich, Schutzmaßnahmen gemäß IEC 60364-4-41 und IEC 60364-5-54 zu gewährleisten und alle sicherheitsrelevanten Hinweise dieses Handbuchs zu befolgen.
Lieferumfang:
- 50 μH LISN
- 1 Stück, 75 cm RG223-Kabel mit N-Stecker (männlich) an N-Stecker (männlich)
- NIST-rückführbare Kalibrierdaten / Zertifikat
Anwendung
-
EMV-geführte Rauschmessungen
Zubehör
-
TBL05100-1C-CAL Kalibrierset; Kalibrieradapter BNC-Buchse; OSL-Kalibrierbox
