Tekbox TBHPF1-500kHz

FCC PLC Hochpass-Schutzfilter, FCC-PLC-Band von 10 kHz bis 490 kHz, Durchlassbereich 500 kHz bis 30 MHz

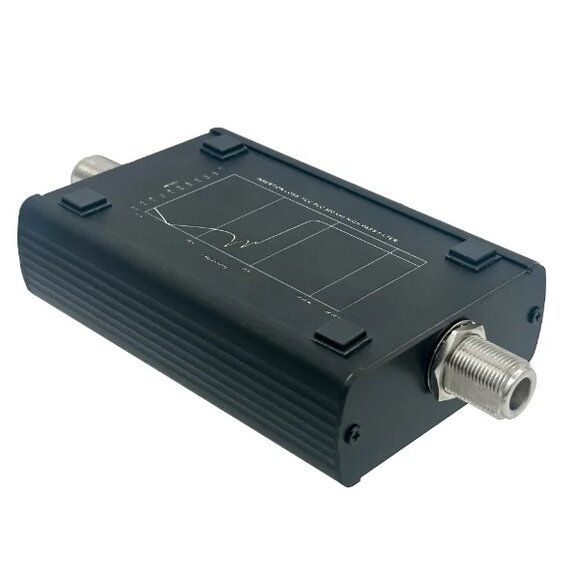

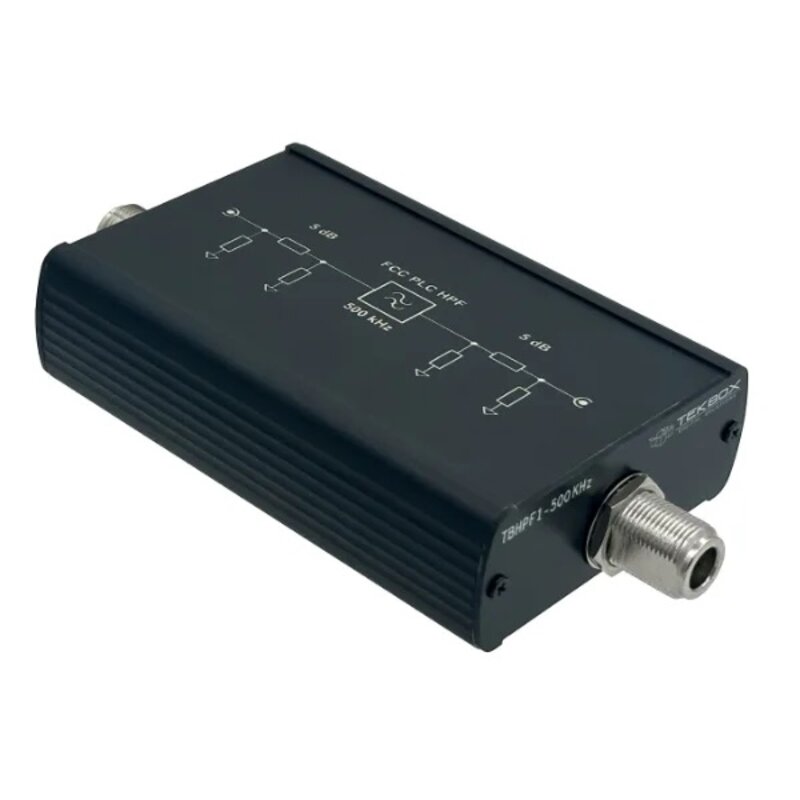

Der TBHPF1-500kHz ist ein Hochpassfilter, das speziell für leitungsgebundene Emissionsmessungen an PLC-Modems entwickelt wurde, die im FCC-PLC-Band von 10 kHz bis 490 kHz arbeiten. PLC-Signale können zu einer Sättigung des Messempfängers führen und müssen am LISN-Ausgang unterdrückt werden. Ein Cauer-Filter 13. Ordnung erzielt eine gute Unterdrückung im Sperrbereich und eine sehr steile Flankensteilheit.
Der Filter hat einen Durchlassbereich von 500 kHz bis 30 MHz. Er ist auf jeder Seite mit einem 5-dB-Dämpfungsglied ausgestattet, um einen guten 50-Ohm-Abschluss des LISN zu gewährleisten.

Technische Daten:

• Filtertopologie: Hochpassfilter, symmetrisch, 50 Ohm, Cauer-Filter 13. Ordnung
• Dämpfungsglied: Integriert; 2 x 5 dB
• Nennfrequenzbereich: 9 kHz – 30 MHz
• 3-dB-Bandbreite: 540 kHz – 70 MHz
• Spurbandunterdrückung: 9 kHz – 450 kHz < 60 dB (70 dB einschließlich Dämpfungsglied), typ.
• Eingangsrückflussdämpfung, S11 (S22): 500 kHz – 30 MHz: < -20 dB, typ.
• Impedanz: 500 kHz – 30 MHz: 50 Ω ± 10 %, typ.
• IP3out: f1 = 350 kHz, f2 = 400 kHz: +44 dBm, typ.
• Nennspannung des Filterkondensators: 100 V
• Maximale Eingangsleistung: 10 W
• Anschlüsse: N-Buchse
• Abmessungen: 80 x 35 x 150 mm
• Gewicht: 350 g
