Tekbox TBMHA1

Netz-Oberschwingungs-Stromkoppler, Primärstrom max. 25 A, Wandlerfaktor 1 mA/A, Wandlerfaktor 50 mV/A.

Der TBMHA1 ist ein Stromkoppler, der in erster Linie für die Messung von Netzoberschwingungen konzipiert ist. Er basiert auf einem REO WKO/CL-P25 AC/DC-kompensierten Breitband-Stromwandler, durch dessen Kernöffnung die Netzleitung verläuft.
Der TBMHA1 erzeugt einen Strom, der proportional zum Netzstrom der angeschlossenen Last ist. Daher benötigt er einen Shunt-Widerstand, der entweder die Eingangsimpedanz eines DC-gekoppelten Messempfängers oder ein am Ausgang des Stromkopplers angeschlossenes BNC-50-Ohm-Durchgangsanschluss sein kann. Der maximale Primärstrombereich des Stromwandlers beträgt 25 A, und sein Wandlerfaktor beträgt 1 mA/A. Ein 50-Ω-Abschluss ergibt einen Wandlerfaktor von 50 mV/A.

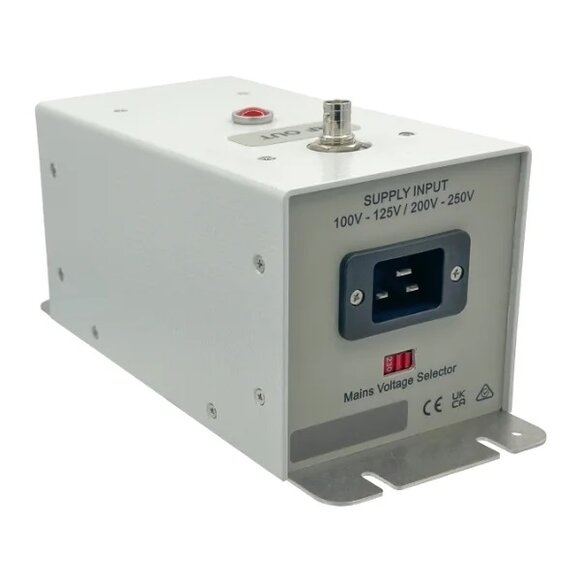

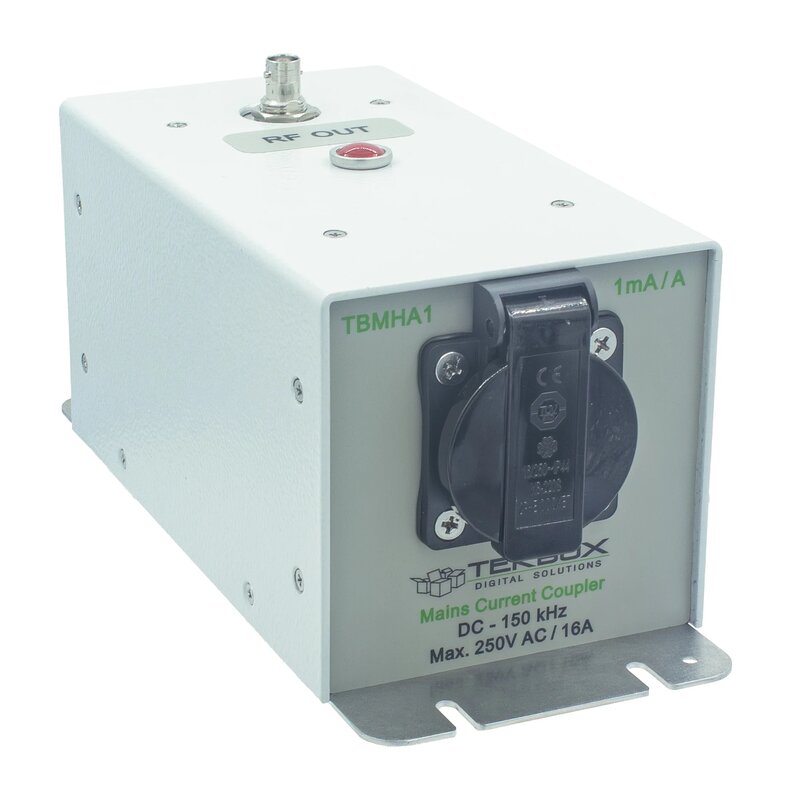

Der TBMHA1 ist auf der Netzeingangsseite mit einem 16-A-C19-Stecker und auf der Netzausgangsseite mit länderspezifischen Netzsteckdosen ausgestattet.

Technische Daten:

• Netzspannungsbereich: 100 V – 120 V / 200 V – 240 V; Netzspannungswahlschalter
• Max. Netzstrom: 16 A, abhängig von der länderspezifischen Netzausgangsbuchse
• Messwandlerverhältnis: 50 mV/A bei 50-Ohm-Lastwiderstand (DC-gekoppelt)
• Netz-Eingangsbuchse: C19, 16 A
• Netz-Ausgangsbuchse: länderspezifisch; CEE7/3 16 A (Schuko), NEMA 5-15 15 A, AS/NZS 3112:201 15 A, BS1363, 13 A
• Stromausgangsbuchse: BNC-Buchse
• Abmessungen: B x H x L 100 mm x 118 mm x 240 mm
• Gewicht: 1,4 kg
