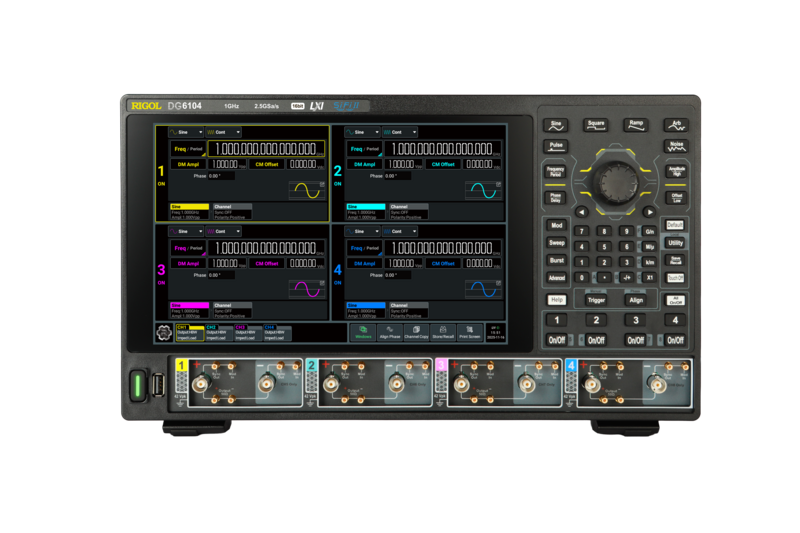

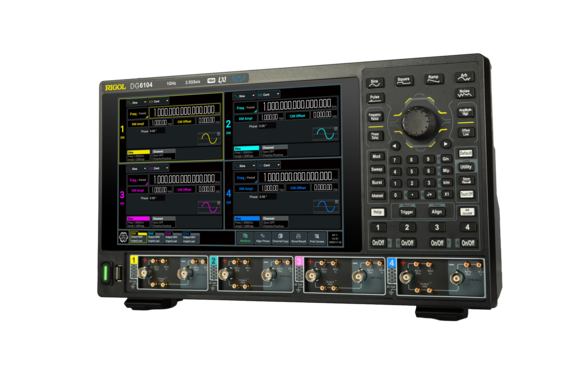

Rigol DG6000-Serie Arbiträr-Funktionsgeneratoren, 10,1" Touchscreen, 4 Differenzkanäle (entspricht 8 Einzelkanälen), DC-1 GHz, 16 Bit, 2,5 GSa/s, 512 Mpts, 350 ps Square Wave Transition Time
Rigol DG6000-Serie Arbiträr-Funktionsgeneratoren
10,1" Touchscreen, 4 Differenzkanäle (entspricht 8 Einzelkanälen)
DC-1 GHz, 16 Bit, 2,5 GSa/s, 512 Mpts, 350 ps Square Wave Transition Time
Die Funktions-/Arbiträrgeneratoren der DG6000-Serie repräsentieren die nächste Generation der High-End-Signalgeneratoren von RIGOL. Basierend auf einer fortschrittlichen Architektur bieten sie eine Bandbreite von bis zu 1 GHz, eine vertikale Auflösung von 16 Bit und vierkanalige Differenzausgänge, wodurch eine hervorragende Signaltreue und -reinheit gewährleistet wird. Ohne externe Verstärker oder Isolationsverstärker bietet er einen Differenzausgang von bis zu 20 Vpp sowie ultraschnelle Rechteckflanken von 350 ps, was Testaufbauten erheblich vereinfacht.
Der DG6000 wurde für anspruchsvolle F&E-, Validierungs- und industrielle Testumgebungen entwickelt und verfügt über vollständige Kanalisolierung sowie eine optimierte Architektur, die komplexe Signalerzeugungsketten ersetzen kann. Er erfüllt effektiv die Anforderungen der anspruchsvollsten elektronischen Anwendungen, darunter Hochgeschwindigkeitskommunikation, Leistungselektronik, Automobiltechnik und Spitzenforschung, und gewährleistet dabei zuverlässige und wiederholbare Ergebnisse.

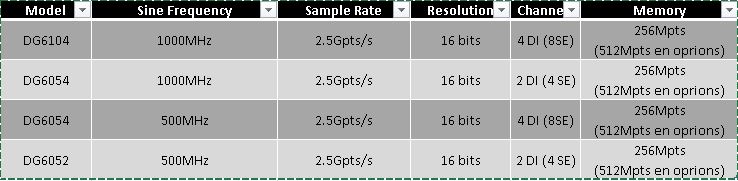

Modelle:
Features:
Signalgenerator mit 4-Kanal-Differenzausgang, hoher Amplitude und Direktansteuerung
Erzeugt ohne externe Verstärker eine Differenzspannung von bis zu 20 Vpp (100 Ω).
Der DG6000 bietet auf allen vier Kanälen einen Differenzausgang mit drei wählbaren Modi: HBW (hohe Bandbreite), AMP (hohe Amplitude) und SND (Single-Ended). Diese Architektur ermöglicht die direkte Ansteuerung von SiC-/GaN-Bauelementen sowie die Charakterisierung von Differenzbussen, vereinfacht gleichzeitig die Signalkette und gewährleistet die Signalintegrität.
Hervorragende Taktgenauigkeit mit Flankenbreiten von 350 ps
Schaffen Sie eine zuverlässige Referenz für digitale Hochgeschwindigkeitsmessungen.
Der DG6000 liefert Rechteckwellen bis zu 300 MHz mit typischen Anstiegs-/Abfallzeiten von 350 ps. Diese zeitliche Präzision in Verbindung mit geringem Jitter macht ihn ideal für die Validierung digitaler Hochgeschwindigkeitsschnittstellen und die Analyse von zeitlichen Beschränkungen (Setup/Hold).
Vollständige Kanalisolierung für Differenz- und potentialfreie Messungen
Sorgen Sie für zuverlässige Messungen, indem Sie Erdungseffekte und Kanalinterferenzen eliminieren.
Jeder Kanal verfügt über eine vollständige galvanische Trennung mit einem unabhängigen Referenzpotenzial. Diese Konstruktion reduziert Erdschleifen und Übersprechen, insbesondere in Mehrkanal-Konfigurationen, bei Leistungsmessungen und in potentialfreien Messumgebungen.
1 GHz Bandbreite und 16-Bit-Auflösung für hohe Genauigkeit
Kombinieren Sie eine große Bandbreite mit vertikaler Präzision für eine exakte Signalwiedergabe.
Mit einer Bandbreite von bis zu 1 GHz, einer vertikalen Auflösung von 16 Bit und einer Abtastrate von 2,5 GSa/s gewährleistet der DG6000 eine hervorragende Signaltreue. Er gibt komplexe Signalverläufe präzise wieder, selbst bei hohem Dynamikbereich.
Hohe Speicherkapazität von bis zu 512 Mpts pro Kanal
Erzeugen Sie lange und komplexe Signalverläufe ohne Kompromisse.
Der DG6000 bietet eine optionale Speichertiefe von bis zu 512 Mpts pro Kanal und ermöglicht so die Erzeugung langer oder nicht wiederholter Signalverläufe. Dies ist ideal für Radaranwendungen, die Simulation realer Signale und anspruchsvolle Testszenarien, die eine erweiterte Erfassungslänge erfordern.
Erweiterte Funktionen
Nutzen Sie eine Vielzahl von Funktionen ohne externe Software.
Der DG6000 vereint fortschrittliche Signalerzeugungsfunktionen, darunter IQ-Modulation, PRBS-Sequenzen für BER-Tests, Mehrtonerzeugung für die Intermodulationsanalyse sowie Sequenzierungs- und Impulsfolgenfunktionen. Er bietet eine vielseitige Lösung für Anwendungen in den Bereichen Kommunikation, Halbleitertechnik und allgemeine Elektronik.
Option
DG6000-2RL 512 Mpts/Kanal (max.) – Option zur Erweiterung der Abtastlänge
