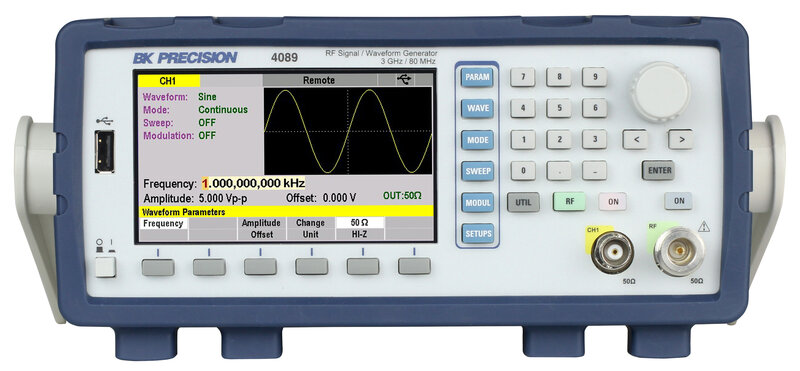

BK4089-GPIB
3 GHz/80MHz Funktionsgenerator mit GPIB

Der neue BK4089-GPIB Funktionsgenerator von B&K Precision vereint HF-Signalerzeugung mit einem voll ausgestatteten AWG-/Funktionsgenerator und bietet so Flexibilität und Leistung in einer kompakten, optimierten Lösung. Auf der Vorderseite ermöglichen dedizierte Kanäle und Ein-/Aus-Tasten für die Ausgänge den individuellen und gleichzeitigen Betrieb der HF- und AWG-/Funktionssignalgeneratoren.

Der BK4089-GPIB HF-Generator deckt einen breiten Frequenzbereich von 80 MHz bis 3 GHz ab und zeichnet sich durch hervorragende Frequenzstabilität und geringes Phasenrauschen aus. Neben Dauersignalen (CW) liefert der HF-Generator amplitudenmodulierte (AM), frequenzmodulierte (FM) und phasenmodulierte (PM) Signale sowie pulsmodulierte Signale und verfügt über lineare und logarithmische Sweep-Funktionen, um eine Vielzahl von Eingangsbedingungen zu testen.

Der AWG/Funktionsgenerator nutzt sowohl echte Punkt-für-Punkt-AWG- als auch DDS-basierte Architekturen, um Sinus-, Rechteck-, Dreieck-, Puls- und benutzerdefinierte beliebige Wellenformen zu erzeugen. Der Frequenzbereich des Funktionsgenerators reicht von 1 µHz bis zu 80 MHz, und der AWG bietet eine Auflösung von 16 Bit, eine Abtastrate von bis zu 250 MSa/s sowie einen großen Wellenformspeicher von 4 Millionen Punkten. Zu den weiteren Funktionen gehören Frequenzdurchläufe, die Erzeugung von Flankenimpulsen, programmierbare Marker sowie analoge und digitale Modulation.

Es ist eine Software verfügbar, um komplexe Wellenformen zu erstellen und über Standard-USB-TMC- und LAN-Schnittstellen direkt auf die Geräte hochzuladen. GPIB ist ebenfalls mit dem Modell BK4089-GPIB verfügbar. Die HF-Signal-/Wellenformgenerator-Serie BK4089 reduziert die Komplexität der Einrichtung, spart Platz auf dem Labortisch und senkt die Gesamtkosten für Tests. Neugierig, wie wir im Vergleich zur Konkurrenz abschneiden? Laden Sie den unten verlinkten Vergleichsleitfaden herunter.

Link zum Vergleichsleitfaden

Features:

RF Signal:

• HF-Signalfrequenz bis zu 3 GHz
• Frequenzcharakteristik: Genauigkeit ± 3 ppm, Stabilität ± 1 ppm, Auflösung 0,1 Hz
• Amplitudenbereich von -110 dBm bis +13 dBm
• Genauigkeit des Amplitudenpegels < ± 1 dB
• Phasenrauschen < -117 dBc/Hz
• Interne oder externe AM/FM/PM- und Pulsmodulationsfunktionen
• Rückspeisungsschutz bis zu 30 V DC oder +25 dBm HF-Leistung

AWG/Function Generator:

• 16-Bit-Auflösung, 250 MSa/s, bis zu 4 Mpts Arbiträrgenerator
• Erzeugung von Sinus- und Rechteckwellen von 1 μHz bis zu 80 MHz
• Erzeugung von Dreieck-/Rampenwellen bis zu 5 MHz und Impulswellenformen bis zu 10 MHz
• Amplitude bis zu 10 Vpp an 50 Ω oder bis zu 20 Vpp an offener Last
• 12 integrierte Arbiträrwellenformen
• Interne oder externe Modulationsfunktionen: AM, FM, PM, PWM, BPSK und FSK
• Kontinuierlicher, getriggerter, Burst- und Gate-Modus
• Variabler DC-Offset ± 5 V
• Geringer Jitter < 25 ps
• Interne/externe Triggerung und programmierbar Marker

Allgemein:

• 4,3-Zoll-LCD-Bildschirm mit IPS-Technologie für größere Betrachtungswinkel
• Interner Speicher zum Speichern/Abrufen von bis zu 99 Gerätekonfigurationen
• Linearer und logarithmischer Sweep
• NISPOM-konforme Datensicherung zur sicheren Wiederherstellung der Werkseinstellungen

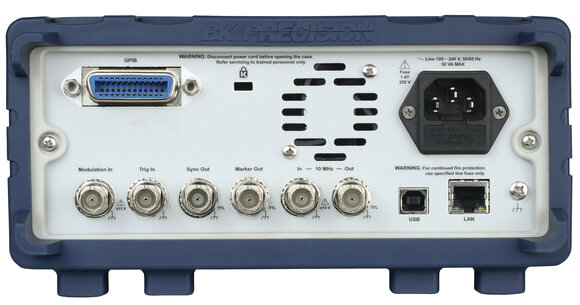

• USB- (USBTMC-konform) und LAN-Schnittstellen serienmäßig, GPIB optional.
• LabVIEWTM-Treiber im Lieferumfang enthalten
• Unterstützt branchenübliche SCPI-Befehle
