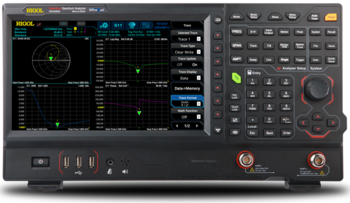

Rigol RSA5065N VNA Real Time Spektrum Analysator 6,5 GHz mit Vector Network Analyzer
Rigol RSA5065N
RealTime Spektrum Analysator RSA5065N bis 6,5 GHz, mit 10" Touchscreen inkl. EMI-
und Pre-Amplifier Option & VNA Funktion
RSA5000N Sonderaktion: Jetzt die Vorverstärkeroption und die EMI-Option kostenlos beim Kauf eines Neugerätes erhalten (im Wert von € 1.280,00)! Gültig bis 31.12.2026!
Features:
- Real Time Spektrum Analyzer 9 kHz...6,5 GHz
- Vector Network Analyzer-Modus (S11, S21 und Distance to fault Messungen)
- Tracking-Generator 100 kHz...6,5 GHz
- Bis zu 40 MHz Echtzeit-Bandbreite mit 7,45 µsec 100% POI
- 7 Echtzeit Darstellungsmöglichkeiten
- Frequenz-Maskentest und leistungsstarke Triggereigenschaften
- Zeitkorreliertes Wasserfalldiagramm
- 165 dBm DANL, 1 Hz RBW und 1 ms full span sweeps
- Flexible Benutzeroberfläche mit 10,1" Touchscreen
Anwendungsgebiete:
- Funküberwachung
- Darstellen und analysieren von drahtlosen Übertragungen
- Radarsignale
- RFID, NFC Signaltest
- Wechselnde Frequenzsprünge (Frequency hopping)
- Diagnose von elektronischen Komponenten
- EMV Konformität-Tests unter Einhaltung genormter Parameter
Eigenschaften:
- Frequenz Stabilität: 0.5 ppm, Option: 0.005 ppm
- Phasenrauschen: -108 dBc/Hz (typ.)
- DANL: -165 dBm (typ.)
- RBW: 1 Hz...10 MHz
- Amplitudengenauigkeit: <0.5dB
- Sweep Time (Impulszeit des Sägezahns): 1 ms
- Echtzeitbandbreite RTBW: 10 MHz Option: 25 MHz/40 MHz
- FFT Rate: 146,484 /s
- POI: 7,45 μs
- SFDR:
- EMC Mode: RBW(-6dB): 200 Hz, 9 kHz, 120 kHz, 1 MHz
- USB, HDMI LAN Interface
UltraReal Technolgie
Basierend auf der Ultra-Real-Technologie ermöglicht der Hochgeschwindigkeits-Echtzeit-Messmodus die Erfassung der Signale.

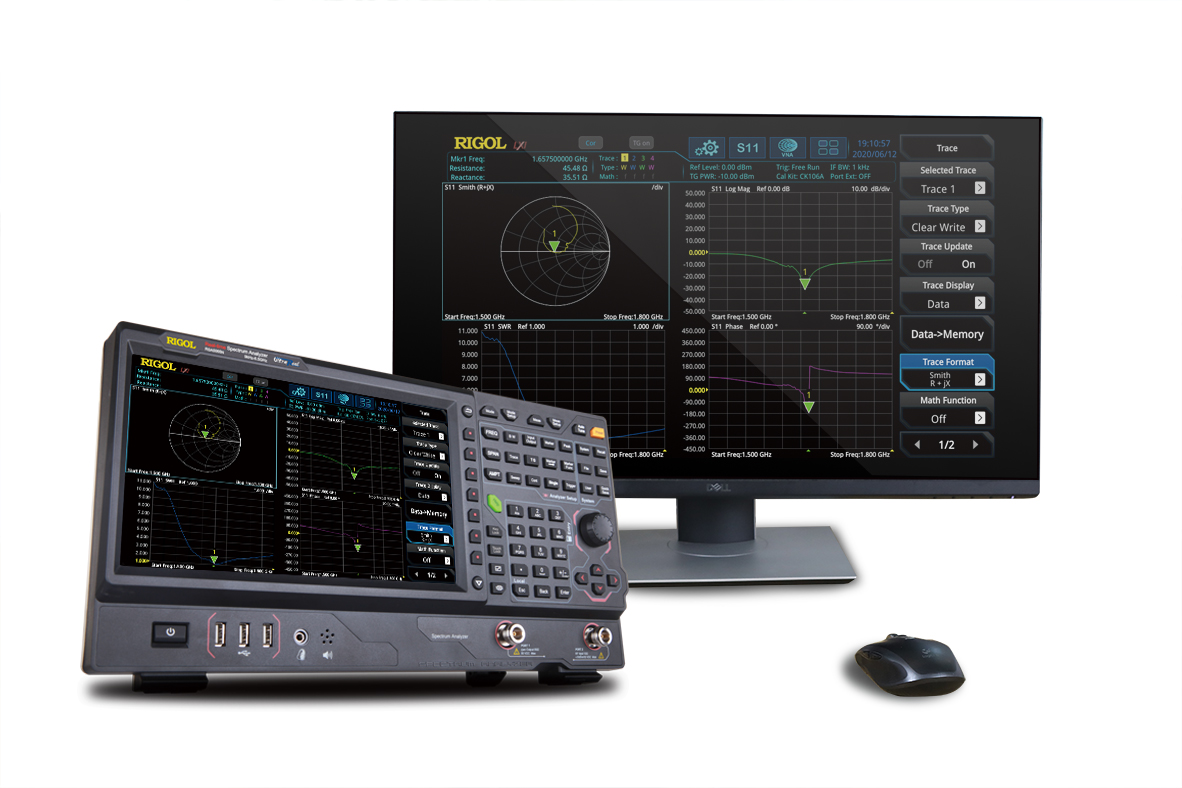

10" Multi-Touchscreen Web Control

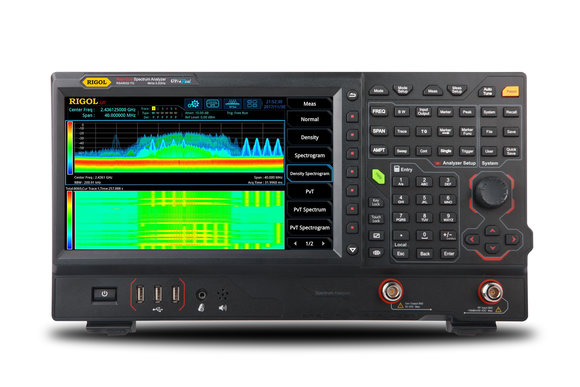

Spektrogramm
Echtzeitdarstellung des Spektrums WIFI Signaltest
Wechselnde Frequenzsprünge (Frequency hopping)
VNA Modus
