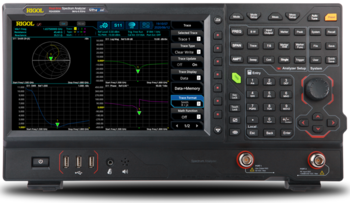

Rigol RSA5032N VNA Real Time Spektrum Analysator 3,2 GHz mit Vector Network Analyzer und Tracking Generator
Rigol RSA5032N
RealTime Spektrum Analysator RSA5032N bis 3,2 GHz, mit 10" Touchscreen, Inkl. Tracking Generator und VNA Funktion
RSA5000N Sonderaktion: Jetzt die Vorverstärkeroption und die EMI Option kostenlos beim Kauf eines Neugerätes erhalten!
Real Time Spektrum Analyzer 9 kHz...3,2 GHz
Vector Network Analyzer-Modus (S11, S21 und Distance to fault Messungen)
Tracking-Generator 100 kHz...3,2 GHz
Bis zu 40 MHz Echtzeit-Bandbreite mit 7,45 µsec 100% POI
7 Echtzeit Darstellungsmöglichkeiten
Frequenz-Maskentest und leistungsstarke Triggereigenschaften
Zeitkorreliertes Wasserfalldiagramm
165 dBm DANL, 1 Hz RBW und 1 ms full span sweeps
Flexible Benutzeroberfläche mit 10,1" Touchscreen
Anwendungsgebiete:
- Funküberwachung
- Darstellen und analysieren von drahtlosen Übertragungen
- Radarsignale
- RFID, NFC Signaltest
- Wechselnde Frequenzsprünge (Frequency hopping)
- Diagnose von elektronischen Komponenten
- EMV Konformität-Tests unter Einhaltung genormter Parameter
Eigenschaften:
- Frequenz Stabilität: 0.5 ppm, Option: 0.005 ppm
- Phasenrauschen: -108 dBc/Hz (typ.)
- DANL: -165 dBm (typ.)
- RBW: 1 Hz...10 MHz
- Amplitudengenauigkeit: <0.5dB
- Sweep Time (Impulszeit des Sägezahns): 1 ms
- Echtzeitbandbreite RTBW: 10 MHz Option: 25 MHz/40 MHz
- FFT Rate: 146,484 /s
- POI: 7,45 μs
- SFDR: <-60 dBc (typical)
- EMC Mode: RBW(-6dB): 200 Hz, 9 kHz, 120 kHz, 1 MHz
- USB, HDMI LAN Interface
UltraReal Technolgie
Basierend auf der Ultra-Real-Technologie ermöglicht der Hochgeschwindigkeits-Echtzeit-Messmodus die Erfassung der Signale.
10" Multi-Touchscreen
Web Control

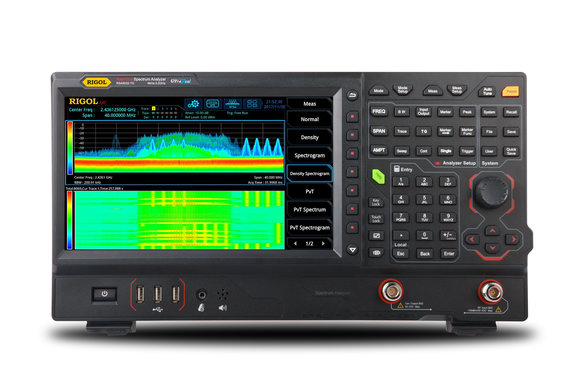

Spektrogramm
Echtzeitdarstellung des Spektrums WIFI Signaltest
Wechselnde Frequenzsprünge (Frequency hopping)
VNA Modus
