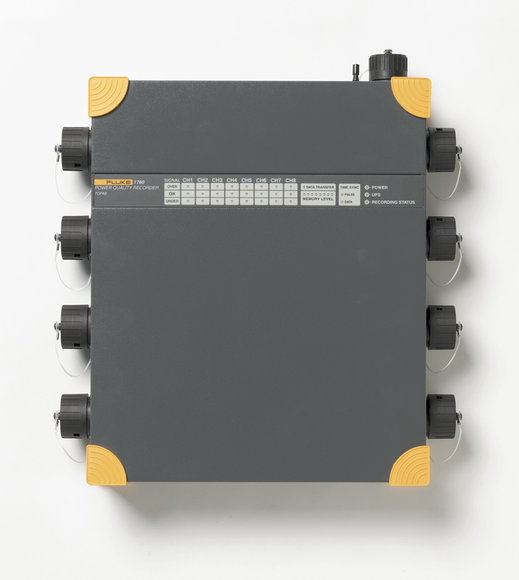

Fluke 1760-TR Netzqualitätsrecorder
Entspricht den Anforderungen der Klasse A für anspruchsvollste Netzqualitätsprüfungen
Der Drei-Phasen-Netzqualitätsrecorder Fluke 1760 entspricht IEC 61000-4-30, Klasse A, für fortschrittliche Netzqualitätsanalyse und konsistente Normenprüfung. Der Netzqualitätsrecorder analysiert Stromverteilungsanlagen in Mittel- und Niederspannungsnetzen von Versorgungsbetrieben und in der Industrie. Schwellwerte, Algorithmen und Messfunktionen können flexibel angepasst werden. Der Netzqualitätsrecorder Fluke 1760 erfasst umfangreiche Details zu den vom Anwender gewählten Parametern.
Anwendungsbereiche:
- Detaillierte Analyse von Störungen – Analysieren Sie schnelle Transienten und erkennen Sie die Ursache für Gerätefehlfunktionen zur späteren Schadensminderung und vorbeugenden Instandhaltung. Die Option für schnelle Transienten mit einem Messbereich von 6000 V erlaubt das Erfassen von Blitzeinschlägen.
- Einhaltung der Anforderungen zur Klasse A – Überprüfen der Netzqualität an der Einspeisung der Versorgungsenergie. Dank Einhaltung der Kriterien für die Klasse A ermöglicht der Fluke 1760 eine zweifelsfreie Überprüfung.
- Ereigniskorrelation an mehreren Messpunkten – Mit Hilfe der GPS-Zeitsynchronisierung kann der Benutzer schnell erkennen, wo ein Fehler zuerst aufgetreten ist, entweder innerhalb oder außerhalb des Gebäudes.
- Galvanische Trennung und DC-Kopplung – Ermöglicht umfassende Messungen in unähnlichen Stromversorgungssystemen. Sie können z. B. durch gleichzeitiges Messen von Batteriespannung und Leistungsabgabe bei USV-Systemen Fehlersuchen durchführen.
- Netzqualitäts- und Netzlastgangmessungen – Beurteilen der grundlegenden Netzqualität, um vor der Installation die Kompatibilität mit kritischen Systemen zu überprüfen und vor dem Anschließen von Verbrauchern eine Kapazitätsprüfung der elektrischen Anlage vorzunehmen
Besonderheiten:
- Erfüllt die Anforderungen der Klasse A: Durchführung von Prüfungen gemäß der strengen internationalen Norm IEC 61000-4-30 Klasse A
- GPS-Zeitsynchronisierung: Präzises Korrelieren von Daten mit Ereignissen oder mit Datensätzen aus anderen Messinstrumenten
- Flexible und voll konfigurierbare Schwellenwerte und Skalenfaktoren: Benutzer können spezielle Sachverhalte bestimmen, indem sie detaillierte Kriterien für die Erkennung und Aufzeichnung von Störungen festlegen.
- Unterbrechungsfreie Stromversorgung (40 Minuten): Nie mehr wichtige Ereignisse verpassen, selbst Beginn und Ende von Unterbrechungen und Spannungsausfällen werden aufgezeichnet
- Signalformerfassung 10 MHz, 6000 Vspitze: Selbst kürzeste Ereignisse sind deutlich erkennbar
- 2-GB-Datenspeicher: Für die detaillierte, gleichzeitige Aufzeichnung zahlreicher Leistungsparameter über lange Zeiträume
- Mit umfangreicher Software: Für die Erstellung von Trenddiagrammen zur Ursachenanalyse, von statistischen Auswertungen und Berichten sowie für die Echtzeitüberwachung von Daten im Online-Betrieb
- Sofort einsatzbereit: Schnelle Inbetriebnahme durch automatische Sensorerkennung. Die Sensoren werden über das Hauptgerät mit Strom versorgt, deshalb sind keine Batterien mehr nötig
- Robust, für den Einsatz vor Ort: Isoliertes, unempfindliches Gehäuse ohne drehende Teile (Lüfter) für eine lange Lebensdauer unter nahezu allen Bedingungen
Im Lieferumfang enthalten:
Fluke 1760 Basic:
Netzqualitätsrecorder Topas mit 8 Eingangskanälen (4 x Strom/4 x Spannung oder 8 x Spannung)
- Interner 2-GB-Flash-Speicher
- Software PQ Analyze auf CD-ROM
- Ethernet-Kabel für Netzwerkverbindung (1x)
- Crosslink-Ethernet-Kabel für direkten Anschluss an den PC (1x)
- Netzkabel (1x)
- Benutzerhandbücher
- Tragetasche
Fluke 1760 TR Basic:
Netzqualitätsrecorder Topas mit 8 Eingangskanälen (4 x Strom/4 x Spannung oder 8 x Spannung)
- Interner 2-GB-Flash-Speicher
- Software PQ Analyze auf CD-ROM
- Ethernet-Kabel für Netzwerkverbindung (1x)
- Crosslink-Ethernet-Kabel für direkten Anschluss an den PC (1x)
- Netzkabel (1x)
- Benutzerhandbücher
- Tragetasche
- Schnelle Analyse von Transienten von bis zu 10 MHz

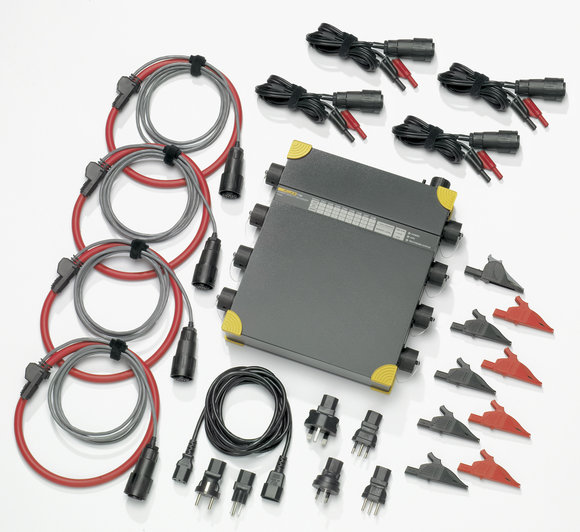

Fluke 1760:
Netzqualitätsrecorder Topas mit 8 Eingangskanälen (4 x Strom/4 x Spannung oder 8 x Spannung)
- Interner 2-GB-Flash-Speicher
- Software PQ Analyze auf CD-ROM
- Ethernet-Kabel für Netzwerkverbindung (1x)
- Crosslink-Ethernet-Kabel für direkten Anschluss an den PC (1x)
- Netzkabel (1x)
- Benutzerhandbücher
- Tragetasche
- Spannungstastköpfe (4x) (Einstellung INTL: 600 V, Einstellung US: 1000 V)
- Flexible Stromzangen für zwei Messbereiche (4x) (1000 A/200 A Wechselstrom)
- GPS-Empfänger mit Zeitsynchronisierung
Fluke 1760 TR:
Netzqualitätsrecorder Topas mit 8 Eingangskanälen (4 x Strom/4 x Spannung oder 8 x Spannung)
- Interner 2-GB-Flash-Speicher
- Software PQ Analyze auf CD-ROM
- Ethernet-Kabel für Netzwerkverbindung (1x)
- Crosslink-Ethernet-Kabel für direkten Anschluss an den PC (1x)
- Netzkabel (1x)
- Benutzerhandbücher
- Tragetasche
- Schnelle Analyse von Transienten von bis zu 10 MHz
