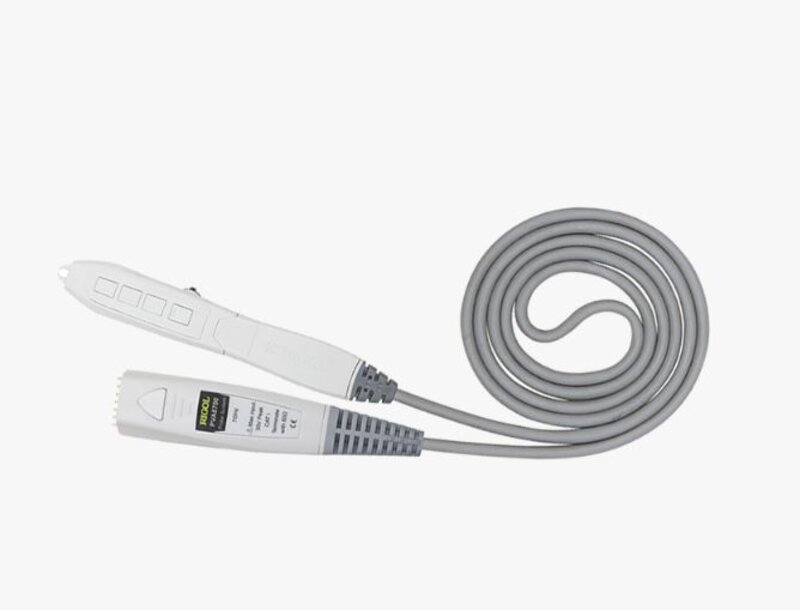

Rigol PVA9100

Aktiver Differenzspannungs-Tastkopf bis 10 GHz

Die aktiven Differenzmessköpfe von RIGOL wurden speziell für Hochfrequenzanwendungen entwickelt und ermöglichen die Messung von Differenz- und Single-Ended-Signalen mit hervorragender Gleichtaktunterdrückung. Sie eignen sich ideal für HF- und digitale Systeme und gewährleisten unübertroffene Präzision bei Signalintegritätstests und der Fehlersuche in Hochgeschwindigkeitsschaltungen.

Die Breitband-Aktivsonden RIGOL PVA9100 und PVA9130 sind Hochfrequenzkabel mit einem Messkopf, der an einem Ende einen integrierten Mikrowellenverstärker und am anderen Ende eine Kompensationseinheit zum Anschluss an einen Oszilloskopeingang besitzt. Der Messkopf ist mit austauschbaren Sondenspitzen (Differenzial- und Single-Ended-Spitzen) kompatibel, je nach Messaufgabe. Er dient der Anpassung der elektrischen Impedanz zwischen Signalquelle und Oszilloskop, um eine verzerrungsarme Signalübertragung zu gewährleisten und das Differenzsignal zu isolieren bei gleichzeitiger Unterdrückung des Gleichtaktsignals.

Merkmale und Vorteile

• Bandbreite 10 GHz;
• Eingangsdynamikbereich der untersuchten Signale bis zu ± 2,5 V;
• Mindestlast der Signalquelle 100 kOhm / 201 fF;
• Eingangssignalfrequenzbereich bis zu 13 GHz
• Eingebauter Verstärker
• Einsatzmöglichkeit in symmetrischen, asymmetrischen und allgemeinen Messmodi
• Austauschbare Köpfe für optimale Leistung und einfache Handhabung
• Automatische Sondenidentifizierung durch das RIGOL-Oszilloskop
• Ergonomie, optimales Preis-Leistungs-Verhältnis.

Anwendung

Zweck

Entwickelt, um ein Hochfrequenzsignal mit minimaler Verzerrung vom Prüfling an den Eingang des Oszilloskops der Serie RIGOL DS80000 zu übertragen, zur weiteren Anzeige/Messung der Amplituden-Zeit-Parameter des untersuchten Signals.

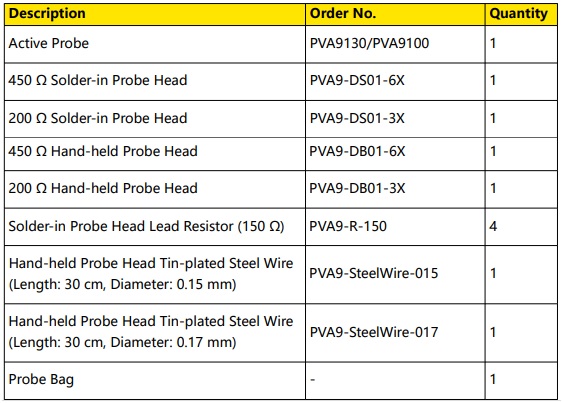

Standard Zubehör


Optionen:

• Produkt vergleichen

Zusätzliche Informationen:

User Guide 4.9 MB
