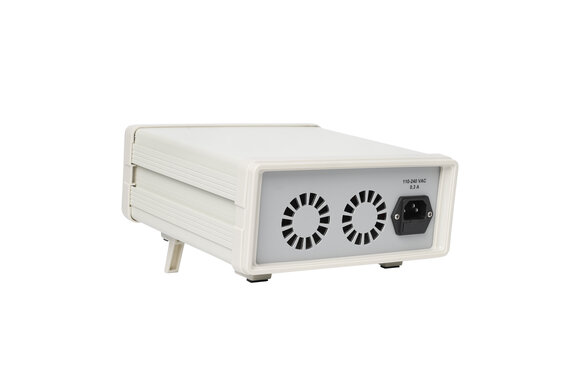

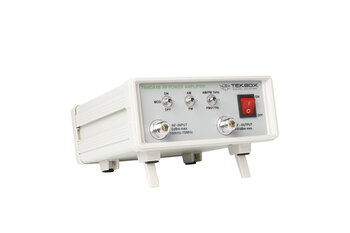

Tekbox TBMDA4B Breitband HF Verstärker 100 kHz...75 MHz, max. 5 W, mit 1 kHz AM / Puls Modulation, zum Test der Störfestigkeit elektronischer Schaltungen
Der TBMDA4B Breitbandtreiberverstärker mit Modulationsfunktion wurde als kostengünstige Signalquelle für die Immunitätsprüfung von elektronischen Komponenten entwickelt. Der Verstärker kann vom Tracking-Generator eines Spektrumanalysators gespeist werden. Mit seinerm Eingangspegel Bereich von -5 dBm...0 dBm kann die Ausgangsleistung eines Tracking-Generators auf bis zu 5 W gesteigert werden.
Mit seinem Frequenzbereich von 100 kHz... 75 MHz ist der TBMDA4B die ideale Ergänzung zum TBMDA3, welcher den Bereich von 10 MHz ... 1 GHz abdeckt.
Der TBMDA4B ist ideal zum Ansteuern von Tekbox Nahfeldsonden um empfindliche Stelle einer elektronischen Schaltung zu finden. In Verbindung mit der Tekbox TEM-Zelle TBTC0 können auch elektrische Felder von bis zu 550 V / m erzeugt werden, mit der TBTC1 Felder bis zu 300V / m, mit der TBTC2 Felder bis zu 150V / m und mit der TBTC3 Felder bis zu 100V / m. Es können Testsignale für Störfestigkeitsprüfungen mit Dauersignal, Amplituden- oder Pulsmodulation generiert werden. Der TBMDA4B hat eine eingebaute Modulationsfunktion um 1 kHz AM oder PM-Signale zu erzeugen. Im PM-Modus kann der TBMDA4B auch ein 217 Hz Signal mit 12,5% Tastverhältnis erzeugen um für ein Mobiltelefon TDMA Rauschen zu simulieren.
Anwendungen:
Universalverstärker
Signalquelle für Störfestigkeitsprüfungen, ansteuern von Nahfeldsonden und TEM Zellen
Dauersignal (Modulation aus)
1 kHz, 80% AM Modulation
1 kHz, 50% Tastverhältnis Pulsmodulation
217 Hz, 12,5% Tastverhältnis Pulsmodulation
