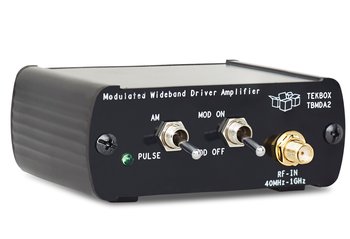

Tekbox TBMDA2 Breitband HF Verstärker 10 MHz bis 1,5 GHz, max. 0,5 W, mit 1 kHz AM / Puls Modulation, zum Test der Störfestigkeit elektronischer Schaltungen
Der TBMDA2 Breitbandtreiberverstärker mit Modulationsfunktion wurde als kostengünstige Signalquelle für die Immunitätsprüfung von elektronischen Komponenten entwickelt. Der Verstärker kann vom Tracking-Generator eines Spektrumanalysators gespeist werden. Mit seinerm 1 dB-Kompressionspunkt von + 22 dBm kann die Ausgangsleistung eines Tracking-Generators um bis zu 500mW gesteigert werden.

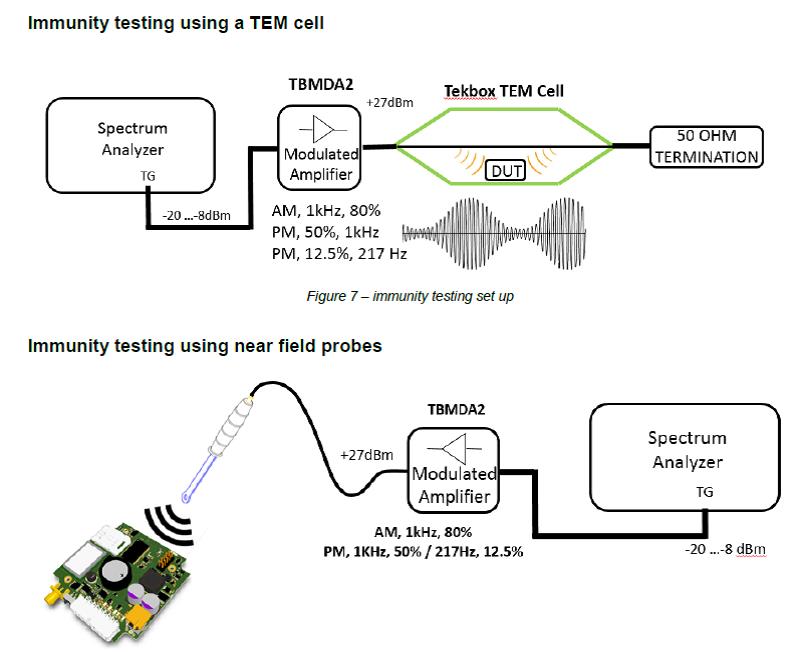

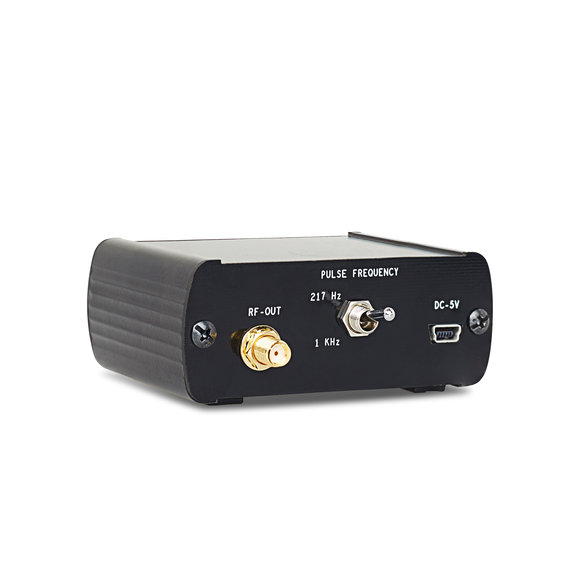

Der TBMDA2 ist ideal zum Ansteuern von Tekbox TBPS01 Nahfeldsonden um empfindliche Stelle einer elektronischen Schaltung zu finden. In Verbindung mit der Tekbox TEM-Zelle TBTC0 können auch elektrische Felder von bis zu 170 V / m erzeugt werden, mit der TBTC1 Felder bis zu 100V / m, mit der TBTC2 Felder bis zu 50V / m und mit der TBTC3 Felder bis zu 30V / m. Es können Testsignale für Störfestigkeitsprüfungen mit Dauersignal, Amplituden- oder Pulsmodulation generiert werden. Der TBMDA2 hat eine eingebaute Modulationsfunktion um 1kHz AM oder PM-Signale zu erzeugen. Im PM-Modus kann der TBMDA2 auch ein 217 Hz Signal mit 12,5% Tastverhältnis erzeugen um für ein Mobiltelefon TDMA Rauschen zu simulieren.
Anwendungen:
Universalverstärker
Signalquelle für Störfestigkeitsprüfungen, ansteuern von Nahfeldsonden und TEM Zellen
Dauersignal (Modulation aus)
1 kHz, 80% AM Modulation
1 kHz, 50% Tastverhältnis Pulsmodulation
217 Hz, 12,5% Tastverhältnis Pulsmodulation
