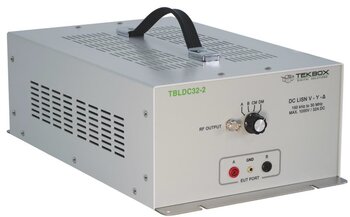

Das TBLDC32-2 ist ein Leitungsimpedanzstabilisierungsnetzwerk zur Messung leitungsgebundener Emissionen auf Gleichstromleitungen im Bereich von 9 kHz bis 30 MHz gemäß den Standards CISPR 16-1-2 und CISPR 11.
Das Gerät dient zur Prüfung von Störspannungen an Gleichstromanschlüssen von Halbleiter-Stromrichtern und ähnliche Geräte mit DC-Versorgungsspannungen bis maximal 1000 V und 32 A.

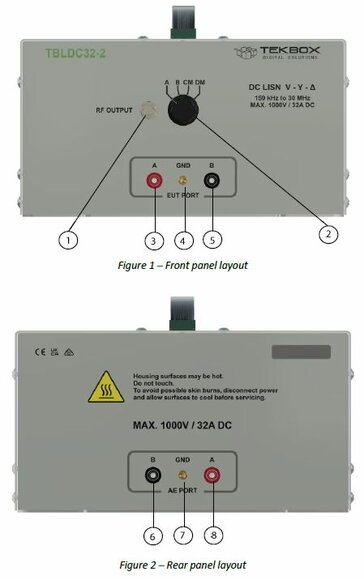

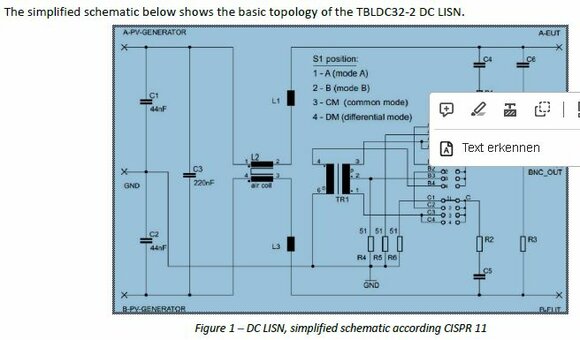

Leitungsgebundene Emissionen können an der Vor- und Rücklaufleitung gemessen werden. Außerdem ermöglicht der Drehschalter an der Frontplatte die Messung von Gleichtakt- und Gegentaktemissionen. Der TBLDC32-2 ist ausgestattet mit Luftkerninduktoren. Das Gehäuse verfügt über einen robusten Edelstahlsockel mit Flanschen für den Erdungsanschluss.
Spezifikationen:
- Frequency range: 9 kHz to 30 MHz
- Max. continuous current: 25A
- Max. current for 15 minutes: 32A Max.
- DC – voltage: 1000 V
- Mode A, mode B impedance: 150 ± 30 Ω
- Common mode impedance: 150 ± 30 Ω
- Differential mode impedance: 150 ± 30 Ω
- Phase at EUT-port: 0 ± 40°
- EUT-port to AE-port isolation, CM: > 20 dB
- EUT-port to AE-port isolation, DM: > 40 dB
- Longitudinal conversion loss: > 26 dB
- Voltage division factor: 20 ± 3 dB
- DC-resistance: 80 mΩ per path typ.
- Air core inductors
- Rotary selection switch for path A, B, CM, DM
- AE-port, EUT-port terminals: 4mm, safety
- Measurement connector: 50 Ω BNC
- Dimensions, W x H x L: 282 x 150 x 480 mm
- Weight: ca. 9 kg
- Operating Temperature Range: +5 °C … + 40 °, 5% to 80% RH, no condensation
