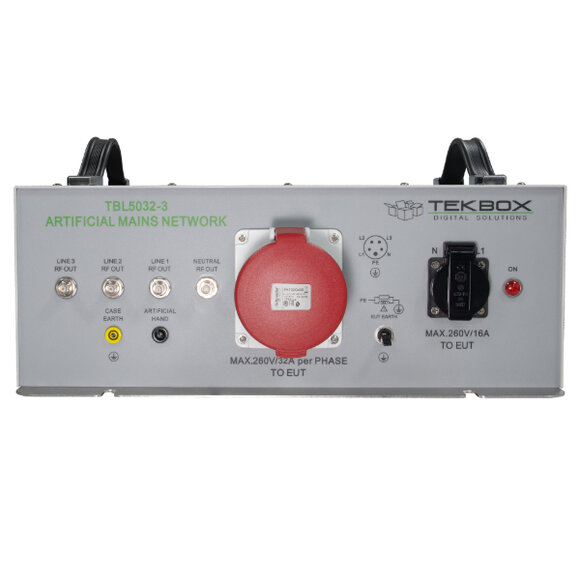

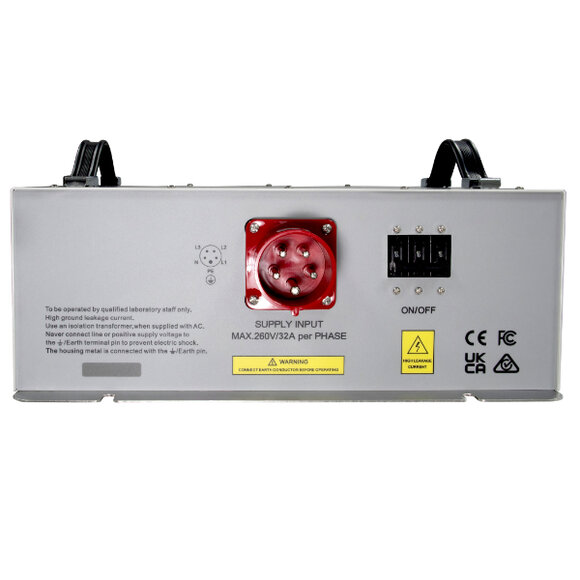

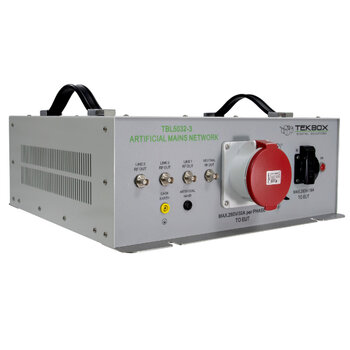

Tekbox TBL5032-3, 50µH, 32A, 3- und 1-phasige Line Impedance Stabilisation Network LISN - CISPR 16
- Frequenzbereich: 9 kHz – 30 MHz
- Impedanz: 50 Ω ║ (50 µH + 5 Ω)
- Simuliertes Handmodell: 220 pF + 511 Ω
- Schaltbare Erdung: Direkt oder über 50 Ω ║ 50 µH
- 250 µH Filter
- Seperate HF-Messausgänge für jede einzelnen Leiter und Neutralleiter
- Luftspulen
- Netzspannung: max. 540V / 260V 50 – 60 Hz, CAT II
- Max. Strom pro Leiter: jeweils 32 A @ 23°C

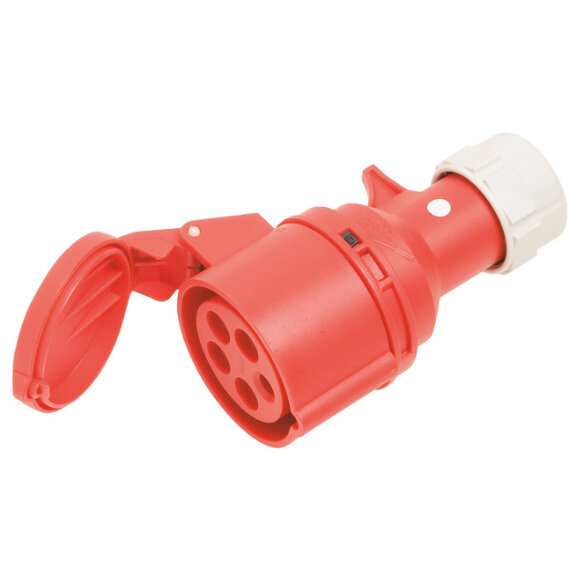

- 3-phasiger DUT Anschluss: CEE/IEC60309, 3L+N+PE, 32 A, (w)

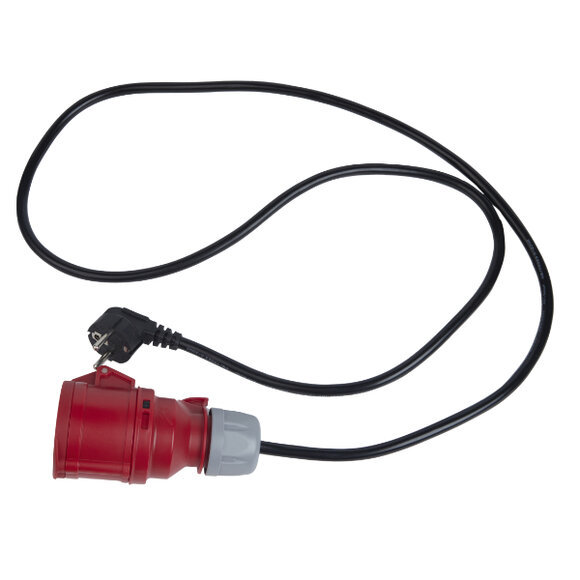

- 1-phasiger DUT Anschluss ist länderspezifisch

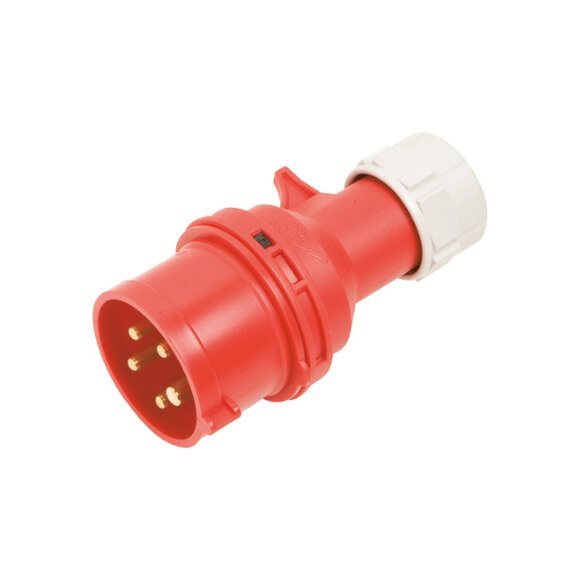

- Netzanschluß: CEE/IEC60309, 3L+N+PE, 32 A, (m)
- Messbuchse: 50 Ω BNC
- Externer Hochpassfilter, N(m) - N(w)
- Betriebstemperatur: +5°C … + 40°C; 5% to 80% RH
Die TBL5016-3 ist ein Netzimpedanzstabilisierungsnetzwerk zur Messung von leitungsgebundenen Störungen im Bereich von 9 kHz bis 30 MHz gemäß dem CISPR 16-1-2-Standard.
Das Gerät ist zum Testen von drei- und einphasigen Geräten mit Wechselstrom mit Versorgungsspannungen von maximal 450V/260 V und 32 A ausgelegt.
Das leitungsgebundene Rauschen kann an jeder einzelnen Phase und am Neutralleiter gemessen werden.
Die TBL5016-3 hat seperate HF-Ausgänge für jede Phase und dem Neutralleiter und kann mit dem TBLM1 gekoppelt werden um die leitungsgeführten Störungen in Ihre Gleichtaktkomponente und Gegentaktkomponente zu zerlegen.
Die TBL5016-3 hat keinen integrieren Hochpassfilter am HF-Ausgang, hat aber einen externen 9 kHz Koaxial Hochpassfilter im Lieferumfang.
Das Gerät ist mit länderspezifischen 1-phasigen Prüflingssteckern erhältlich.
