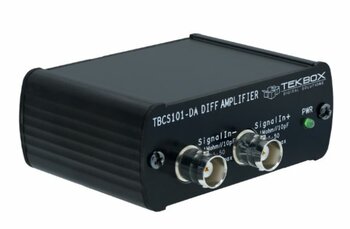

Tekbox TBCS101-DA DIFFERENZVERSTÄRKER
Der TBCS101-DA ist ein Differenzverstärker mit einer flachen Frequenzantwort von DC – 250 MHz, einer 3-dB-Bandbreite von 310 MHz, einer Dämpfung von 1:50 und einer Ausgangsimpedanz von 50 Ω.

ANWENDUNG

• Differenzverstärker für CS101-Testaufbauten.
• Allzweck-Differenzverstärker

SPEZIFIKATIONEN
Allgemeine Spezifikationen
Frequenzbereich: DC – 310 MHz, 3 dB Bandbreite, typisch
Verstärkung: 1:50
Anstiegszeit: ≤ 2,3 ns (200-mV-Schritte)

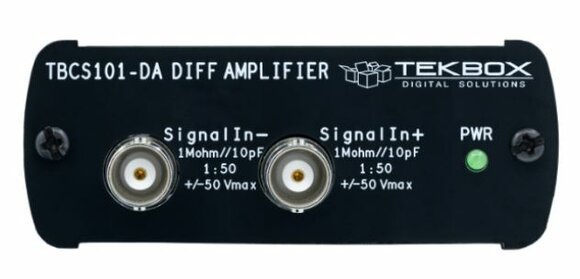

HF-Anschlüsse: BNC-Buchse
Eingangsspezifikationen
Eingangsimpedanz: 1 MΩ // 10 pF
Maximaler Eingangspegel: max. ± 50 V für linearen Betrieb (100 V Gegentakt)
Maximale Nennwerte: max. ± 100 V Gleichtakt / 200 V Gegentakt bei Beschädigung
Ausgangsspezifikationen
Ausgangsimpedanz: 50 Ω
Ausgangsrückflussdämpfung: > 20 dB, typ.
Gleichtaktunterdrückung: DC – 1 MHz > 70 dB; 1 MHz – 100 MHz ≥ 80 dB; 100 MHz – 310 MHz ≥ 50 dB
Max. Ausgangsspannung: 2 Vpp
DC-Offset: < 10 mV am Ausgang
Rauschen: < 1,4 mVRMS
Versorgungsspezifikationen

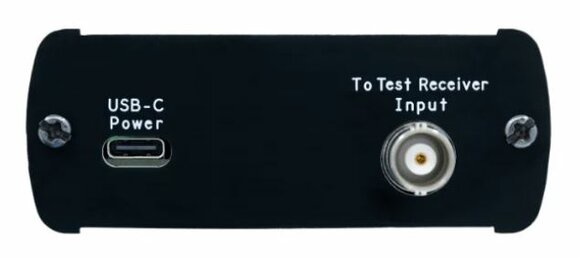

Stromanschluss: USB-C
LED-Anzeige: Eingeschaltet
Betriebsspannung: 5 V DC
Stromaufnahme: 90 mA
Betriebstemperaturbereich: -20 °C bis +50 °C
Abmessungen: B 82 mm x H 33 mm x L 80 mm
Gewicht: 100 g
