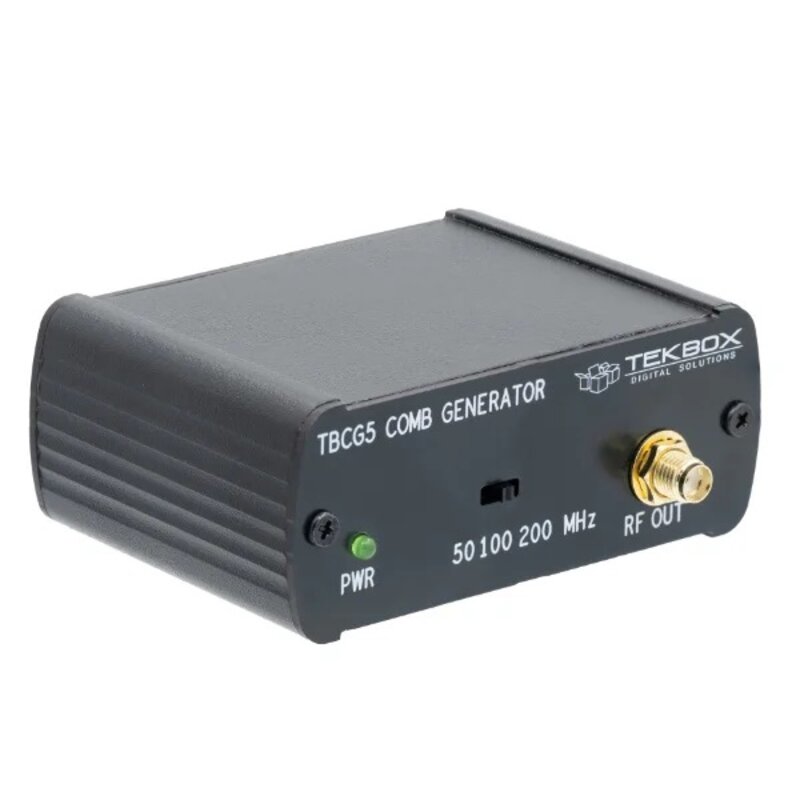

Tekbox TBCG5 Kammgenerator mt einer umschaltbaren Grundfrequenz von 200 MHz, 100 MHz oder 50 MHz
weitere Bilder:
Beschreibung
Informationen
Frage zum Produkt

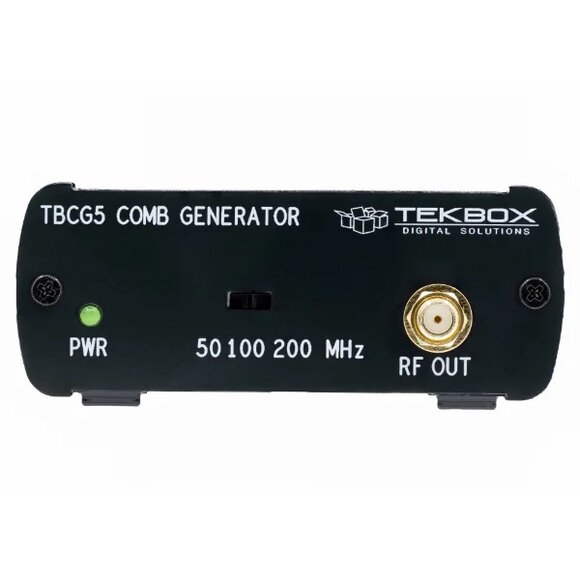

Tekbox TBCG5 Kammgenerator
ALLZWECK-Kammgenerator mt einer umschaltbaren Grundfrequenz von 200 MHz, 100 MHz oder 50 MHz
Der TBCG5 ist ein universeller Harmonik-Kammgenerator mit einer umschaltbaren Grundfrequenz von 200 MHz, 100 MHz oder 50 MHz. Er erzeugt ein flaches Kammspektrum bis zu 3 GHz und ist bis zu 8 GHz einsetzbar. Der Kammgenerator wird über einen USB-C-Anschluss an der Rückseite mit Strom versorgt.
Der TBCG5 wurde als vielseitiges Laborwerkzeug für die Messung von Kabelresonanzen, der Abschirmwirksamkeit, von Filtern, Übersprechen, EMV-Prüfaufbauten und vielem mehr konzipiert und charakterisiert. Kammgeneratoren werden häufig als universelle Quelle für breitbandige HF-Signale oder schmale Impulse mit schneller Anstiegszeit eingesetzt.
Spezifikationen:
- Grundfrequenzen: 50 MHz, 100 MHz, 200 MHz, Auswahl über Schiebeschalter an der Vorderseite
- Charakterisiertes Kammspektrum: 5 MHz – 3 GHz
- Typische Ausgangsamplitude des 200-MHz-Kammspektrums: – 5 dBm ± 3 dB (ab der 6. Harmonischen)
- Typische Ausgangsamplitude des 100-MHz-Kammspektrums: –10 dBm ± 3 dB (oberhalb der 6. Harmonischen)
- Typische Ausgangsamplitude des 50-MHz-Kammspektrums: –20 dBm ± 3 dB (oberhalb der 6. Harmonischen)
- Spektrumflachheit von 50 MHz bis 3 GHz: < 10 dB (typisch) (für Spektrallinien oberhalb der 6. Harmonischen)
- Anstiegszeit des Impulses: < 150 ps
- Ausgang: 50 Ohm, SMA-Buchse
- Stromversorgung: USB-C
- Stromaufnahme: 120 mA
- Abmessungen, L x B x H: 56 mm x 81 mm x 33 mm
- Gewicht: 95 g
Lieferumfang:
- TBCG5 Universeller Kammgenerator
- USB-A-zu-USB-C-Kabel
