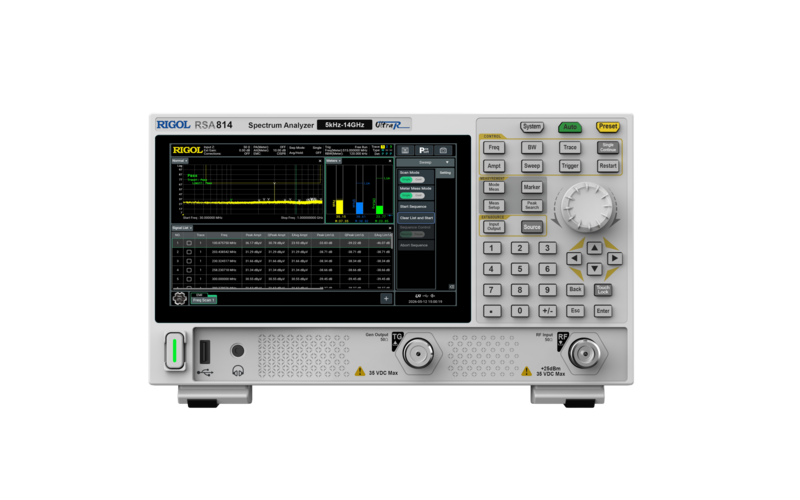

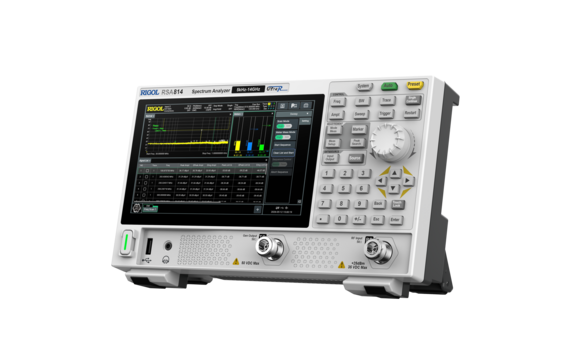

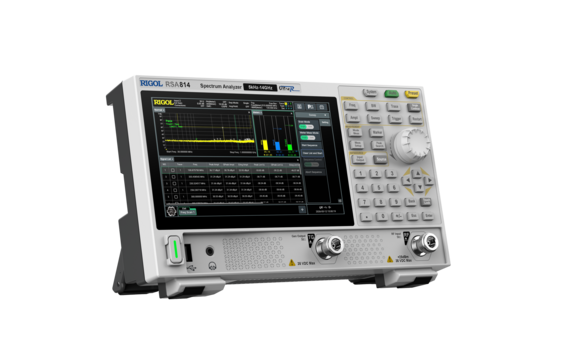

Rigol RSA800 Real-Time Spectrum Analyzer 5 kHz bis zu 14 GHz, 40 MHz Real-time Bandbreite, Tracking Generator
Rigol RSA800
Real-Time Spectrum Analyzer-Serie 5 kHz bis zu 14 GHz,
40 MHz Real-Time Bandbreite, Tracking Generator
Die Echtzeit-Spektrumanalysatoron der RSA800-Serie sind ein Produkt von RIGOL. Mit seinem hervorragenden Dynamikbereich, Phasenrauschen, seiner Amplitudengenauigkeit und Testgeschwindigkeit unterstützt er die Spektrumanalyse, Echtzeit-Spektrumanalyse und Vektorsignalanalyse, um vielfältigen Anforderungen an die Signaltestung und -analyse gerecht zu werden.
Die RSA800-Serie bietet umfangreiche Möglichkeiten zur Systemerweiterung über digitale und analoge Schnittstellen für die Integration in Testsysteme und kundenspezifische Entwicklungen. Dank ihrer kompakten und tragbaren Bauweise eignet sie sich für Labor-, Ausbildungs- und Feldtests und unterstützt die Stromversorgung über eine Powerbank für mobile Tests.
Mit ihrer stabilen Leistung und ihren flexiblen Anwendungsmöglichkeiten wird die RSA800-Serie häufig in der Forschung und Entwicklung, der Produktion sowie bei Wartungstests in den Bereichen drahtlose Kommunikation, Automobilelektronik, IoT und verwandten Bereichen eingesetzt.
Features:
• Fünf Betriebsmodi: GPSA, RTSA, VSA, EMI und ADM
• Frequenzbereich: 5 kHz bis 14 GHz
• Hervorragender DANL (angezeigter durchschnittlicher Rauschpegel)
• Gutes Phasenrauschen
• Hochpräzise Amplitudenmessung
• Mehrere Optionen für die Analysebandbreite
• Hervorragender SFDR
• Leistungsstarke Echtzeit-Spektrumanalysefunktion
• Anzeige verschiedener Messwerte in einem mehrteiligen Fenster
• Integrierter Tracking-Generator-Ausgang
• Abmessungen: 265,35 mm (B) × 161,75 mm (H) × 77,38 mm (T)
• Schnittstellen: USB, LAN und HDMI
• Stromversorgung: Typ-C-Adapter; unterstützt Powerbanks
• Unterstützung von Standard-SCPI-Befehlssätzen
Technische Daten der RSA800-Serie:
Fünf Betriebsmodi: GPSA, RTSA, VSA, EMI und ADM
|
Model |
RSA804 |
RSA808 |
RSA814 |
|
Frequency Range |
5 kHz to 4.5 GHz |
5 kHz to 8.5 GHz |
5 kHz to 14 GHz |
|
Amplitude Range |
DANL to +20 dBm |
||
|
1 GHz Phase Noise |
10 kHz offset, <-110 dBc/Hz, -112 dBc/Hz (typ.) |
||
|
1 GHz DANL (DANL) normalized to 1 Hz |
-146 dBm (typ.) with PA off -168 dBm (typ.) with PA on |
||
|
RBW |
1 Hz to 10 MHz |
||
|
VBW |
1 Hz to 10 MHz |
||
|
Third-order Intercept (TOI) 1GHz |
+20 dBm (typ.) |
||
|
Max. Analysis Bandwidth |
40 MHz |
||
|
Max. Real-Time Bandwidth |
40 MHz |
||
|
Measurement Functions |
GPSA, RTSA, VSA, EMI, ADM, phase noise measurement, and IoT protocol analysis |
||
|
Tracking Generator Output Power |
- 40dBm to +0dBm |
||
|
Appearance and Dimensions |
265.35 mm (W) × 161.75 mm (H) × 77.38 mm (D) |
||
|

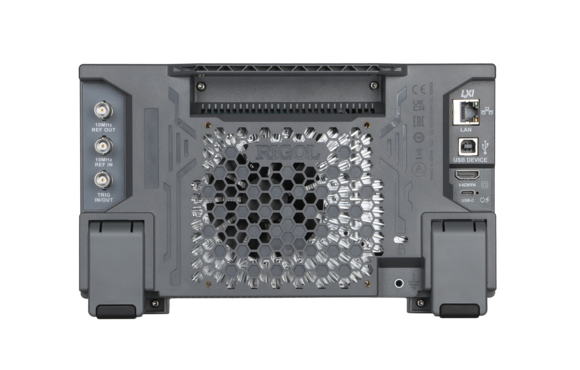

I/O |
LAN. USB. HDMI |
||
|
Screen |
7-inch 1024×600 HD touch display |
||
|
Programming Control Instruction Sets |
Support standard SCPI instruction sets |
||
