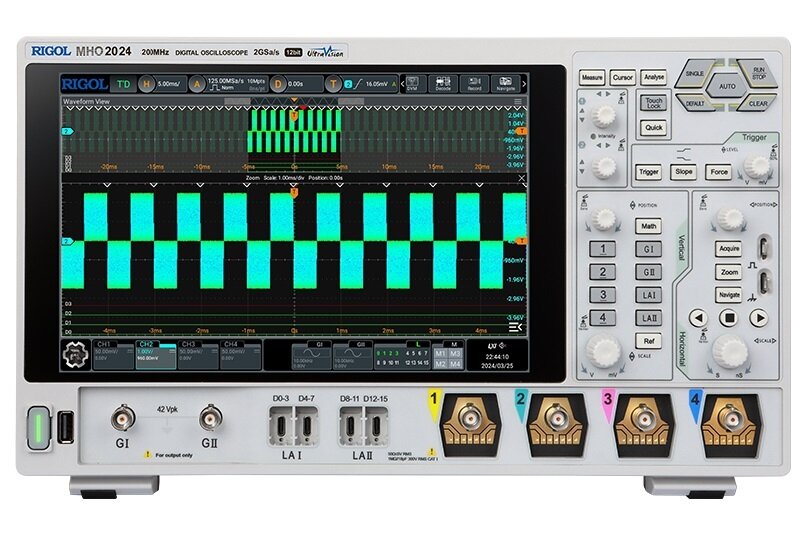

Rigol MHO2024 Oszilloskop mit 4 analoge + optional 16 dig. Kanäle, 12 Bit, 200 MHz, 2 GS/sa/s

Rigol MHO2024 Oszilloskop
4 analoge + optional 16 dig. Kanäle, 12 Bit, 200 MHz, 2 GS/sa/s

opt. 2-Kanal-Wellenform-Generator!

Features:

• Analog Bandbreite: 200 MHz
• Vertical resolution :12 bit
• analoge Kanäle: 4
• bis zu16 dig. Kanäle optional mit PLA3204
• Maximum sampling rate: 2 GSa/s all channels (4 A/D converters)
• Maximum memory depth: 500 Mpts
• Maximum waveform capture rate: 1,000,000 wfms/s
• Applications: Ideal for advanced signal visualization, protocol analysis, and technical education.
• optional 2-Kanal-Wellenform-Generator
• inkl. 4x PVP2350 Passive High-impedance Probe

Optionen:

PLA3204 ACTIVE LOGIC PROBE - bis zu16 digitale Kanäle bei Nutzung von 4 x PLA3204 ACTIVE LOGIC PROBE
MHO2000-AWG 2-Kanal-Wellenform-Generator
MHO2000-AUTOA CAN/CAN-FD/LIN Bus Trigger and Analysis Option
MHO2000-AEROA MIL-STD-1553 Bus Trigger and Analysis Option
MHO2000-FLEXA FlexRay Serial Bus Trigger and Analysis Option
MHO2000-AUDIOA I2S Bus Trigger and Analysis Option
MHO2000-PWRA Power Analysis Option
MHO2000-BND Function and Application Option-Bundle inkl.:

• MHO2000-PWRA
• MHO2000-AUDIOA
• MHO2000-AUTOA
• MHO2000-SENTA
• MHO2000-FLEXA
• MHO2000-AEROA
• MHO2000-AWG


Highlights:

• Basierend auf RIGOLs brandneuer, selbst entwickelter technischer Plattform Centaurus
• 12-Bit-Auflösung für alle Serien
• Max. 350 MHz Bandbreite, 4 analoge Kanäle und 1 externer Triggerkanal
• Standardkonfiguration von 16 digitalen Kanälen (erforderlich ist der Kauf der Logikanalysator-Sonde PLA3204 )
  für die MHO-Modelle
• Echtzeit-Abtastrate: bis zu 2 GSa/s
• Max. Speichertiefe 500 Mpts
• Maximale Wellenform-Erfassungsrate von 1.000.000 Wfms/s im Schnellaufzeichnungsmodus
• Arbiträrer Wellenform-/Funktionsgenerator (AFG), Leistungsanalyse, Histogramm und digitales Signal Analyse,
  Bode-Plot und Protokolldekodierungen
• Die Such- und Navigationsfunktion hilft Benutzern, schnell nach Signalen mit Ausnahmen zu suchen und
  genau zu lokalisieren.
• 256-stufige Intensitätsabstufungsanzeige mit digitaler Echtzeit-Fluoreszenztechnologie
• 10,1-Zoll-HD-Touchscreen mit 1280 x 800 Pixeln
• Standardkonfiguration der USB-Geräte-, USB-Host-, LAN- und HDMI-Schnittstellen für alle Serien
• Batteriebetrieben, jederzeit und überall bequem aufladbar und daher sehr praktisch zur Messung
• Online-Upgrade
• Standardkonfiguration des Bedienknopfs des fotoelektrischen Encoders für alle Serien zur Verbesserung die
  Lebensdauer des Instruments

• Produkt vergleichen

Zusätzliche Informationen:

Datenblatt 697 KB
