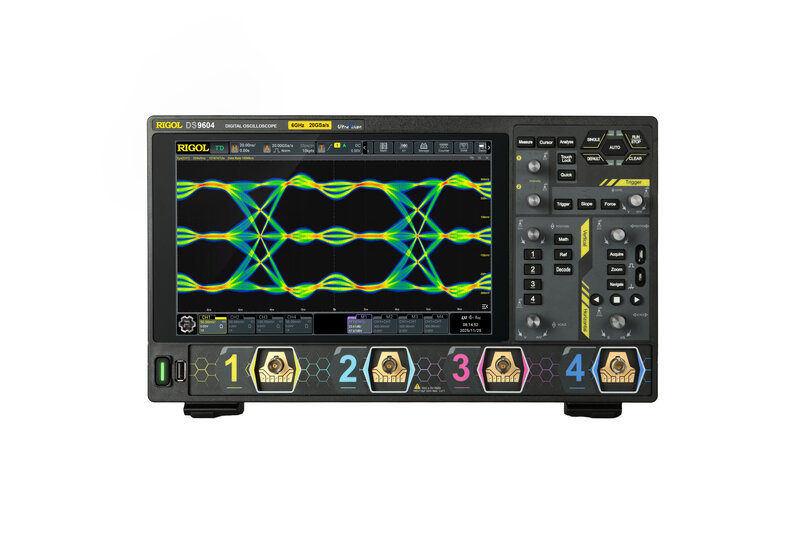

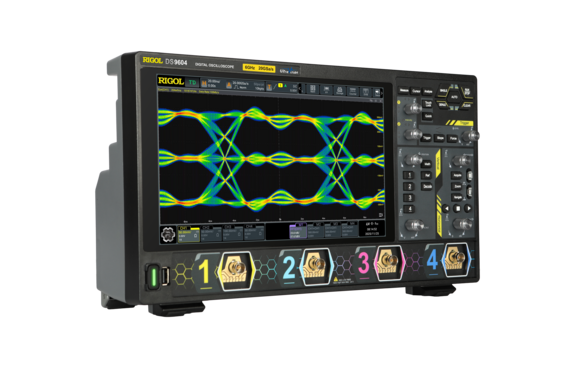

Rigol DS9000 Serie

Bandbreiten bis 6 GHz, 8-16 bit verticale Auflösung, bis zu 4 Kanäle, 10.1” HD Touchscreen, 20 GSa/s, 2 Gpts, 1.000.000 wfms/s, High End Oszilloskop

Die digitalen Oszilloskope der MSO/DS9000-Serie wurden entwickelt, um die Anforderungen gängiger Anwendungen in den Bereichen Entwicklung, Fehlersuche und Prüfung zu erfüllen. Durch den Einsatz des brandneuen, von RIGOL selbst entwickelten Moduls erreicht das Oszilloskop im Schnellaufzeichnungsmodus eine schnelle Erfassungsrate von 1.000.000 wfms/s, eine Speichertiefe von 2 Gpts sowie eine vertikale Auflösung von 8 bis 16 Bit – all dies kombiniert mit hervorragendem Rauschpegelund vertikaler Genauigkeit, um Ihren Anforderungen an präzisere Messungen gerecht zu werden und Ihnen ein außergewöhnliches Test- und Messeerlebnis zu bieten

Features:

• Basierend auf dem brandneuen, von RIGOL selbst entwickelten Modul
• Bis zu 4 analoge Kanäle, 1 EXT-Kanal

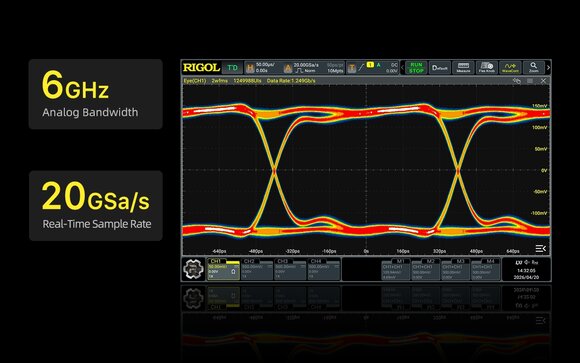

• Max. analoge Bandbreite: 6 GHz
• Max. Echtzeit-Abtastrate: 20 GSa/s
• Max. Speichertiefe: 2 Gpts
• Max. Wellenform-Erfassungsrate von 1.000.000 wfms/s im Schnellaufzeichnungsmodus
• Vertikale Auflösung: 8 bis 16 Bit wählbar
• Vertikaler Empfindlichkeitsbereich: 1 mV/div bis 10 V/div (1 MΩ), 1 mV/div bis 1 V/div (50 Ω)
• Zeitbasisbereich: 50 ps/div bis 500 s/div
• Bis zu 2.000.000 Hardware-Echtzeit-Wellenformen mit kontinuierlicher Aufzeichnungs- und Wiedergabefunktion
• Integriert verschiedene unabhängige Messgeräte in einem Gerät, darunter ein digitales Oszilloskop, einen Funktions-/ Arbiträrgenerator[1], ein      digitales Voltmeter, einen 8-stelligen Frequenzzähler und -summierer sowie einen Protokollanalysator (Option)
• Umfassende Trigger- und Bus-Decodierungsfunktionen: Flanke, Impuls, Steigung, Video, Muster, Dauer, Timeout, Runt, Fenster, Verzögerung,    Setup/Hold, N-te Flanke, RS232, I2C, SPI, CAN, CAN-FD (Option), FlexRay (Option), LIN (Option), I2S (Option), MIL-STD-1553 (Option), SENT    Decodierung (Option)
• Such- und Navigationsfunktionen, Maskentests und Zonen-Triggerfunktionen ermöglichen es dem Anwender, abnormale Signalereignisse schnell
  zu identifizieren und präzise zu lokalisieren
• Automatische Messung von 41 Wellenformparametern
• Unterstützt Analysefunktionen zur Überprüfung der Protokollkonformität für Ethernet, Automotive Ethernet, USB 2.0, MIPI D-PHY und andere Protokolle
  (optional)
• Unterstützt zahlreiche Funktionen, darunter digitale Signalanalyse[2], Bode-Diagramm[3] und Histogramm
• Unterstützt optionales Echtzeit-Augendiagramm, Jitter-Analyse und Leistungsanalyse

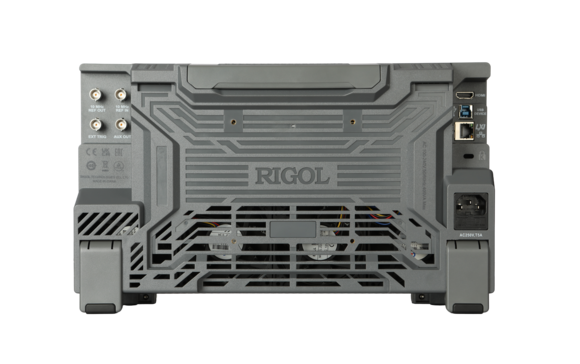

• Mehrere Schnittstellen verfügbar: USB HOST & DEVICE, HDMI, AUX OUT, LAN(LXI), Web-Steuerung

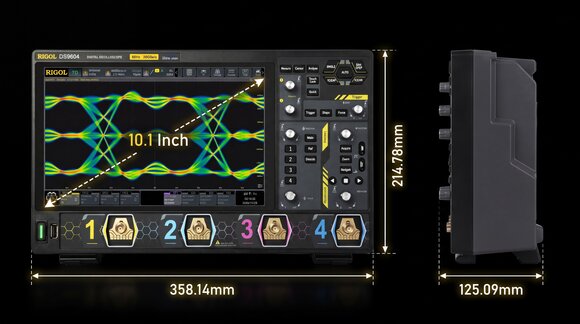

• 10,1-Zoll-HD-Touchscreen-Display (1280 × 800), tragbares Design
• Benutzerfreundliche Flex-Knöpfe für eine flüssigere, intuitivere Benutzererfahrung
