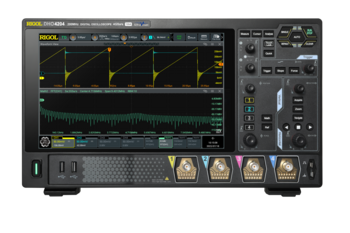

Rigol DHO4204 4-Kanal Oszilloskop, 12 Bit, 200 MHz, 4 GS/s
Rigol DHO4204 4-Kanal Oszilloskop, 12 Bit, 200 MHz, 4 GS/s
Die neue Oszilloskop Serie DHO4000 bieten eine Auflösung von 12 bit und eine Samplingrate von 4 GS/s.
Rigol verbaut in dieser Serie seinen neuen, selbstentwickelten Chipsatz "Centaurus" und steigert somit die Performance.
Highlights:
- Brandneues Chipset "Centaurus" von Rigol
- Die Geräte zeichnen sich durch ein sehr niedriges Rauschverhalten aus, 18 µVrms
- 12 bit Auflösung
- 200 MHz Bandbreite, 4 Kanäle und 1 EXT Kanal
- Bis zu 4 GS/s Sampling Rate
- Bis zu 250 Mpts Speichertiefe, (optional bis 500 Mpts)
- Empfindlichkeitsbereich vertikal: 100 µV/div
- Bis zu 1.500.000 wfms/s Signalerfassungsrate
- 10" HD Touchscreen (1280 x 800)
- Multifunktions-Drehknöpfe zur leichteren Bedienung
- Langlebige Drehknöpfe

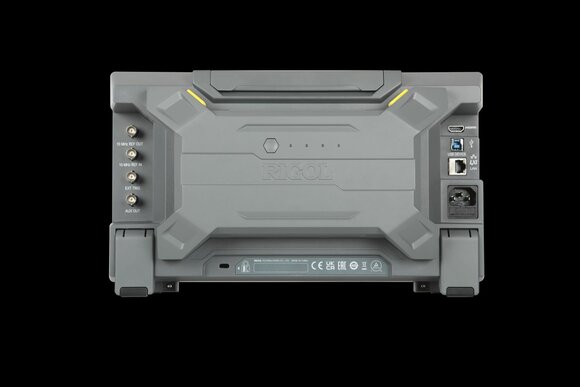

- Schnittstellen USB Device & Host, LAN, HDMI
- Akkupack Option für die mobile Anwendung
- 3 Jahre Garantie (ausgenommen Zubehör und Optionen )
Anwendungen:
- Netzteile - Analyse der Restwelligkeit, Qualitätstests
- Low-power Tests - Mit niedrigem Rauschpegel und hoher Auflösung können auch Signale mit kleinster Leistung erfasst werden
- Stromversorgungsanalyse: Finden Sie komplizierte Signaldetails mit 4 GS/s Samplingrate, 12 bit Auflösung und höherer Genauigkeit
- Halbleitertests: Messungen an Halbleitern der 3. Generationm mit z.B. Gallium Nitrit Materialien, stellen höhere Anforderungen an das Testequipment. Die hohe Auflösung und Genauigkeit machen die DHO4000 Serie zur perfekten Wahl
Lieferumfang
Netzkabel, USB-Kabel, 4x PVP2350 Tastköpfe (350 MHz)
zusätzliche Optionen:
DHO4000-BWU2T4 Bandbreiten-Upgrade von 200 aif 400 MHz
DHO4000-BWU2T8 Bandbreiten-Upgrade von 200 aif 800 MHz
DHO4000-RLU-05 Speichertiefe 500 Mpts
DHO4000-AUTOA Automotive Serial Triggering and Analysis (CAN-FD/LIN)
DHO4000-AEROA Aerospace Serial Triggering and Analysis (MIL-STD-1553)
DHO4000-FLEXA Automotive Serial Triggering and Analysis (FlexRay)
DHO4000-AUDIOA Audio Serial Triggering and Analysis (I2S)
DHO4000-PWRA Power Analysis Option HDO4000-PWRA
DHO4000-BPACK Battery Pack Option
