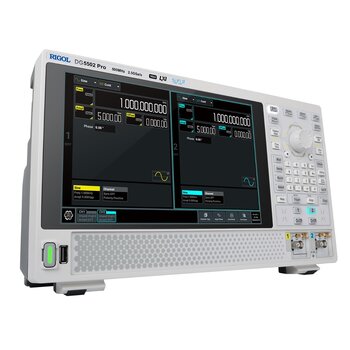

Rigol DG5502PRO Funktionsgenerator - Zweikanaliger Ausgang, Abtastrate: 2,5 GSa/s, Max. Ausgangsfrequenz: 500 MHz, 16-Bit

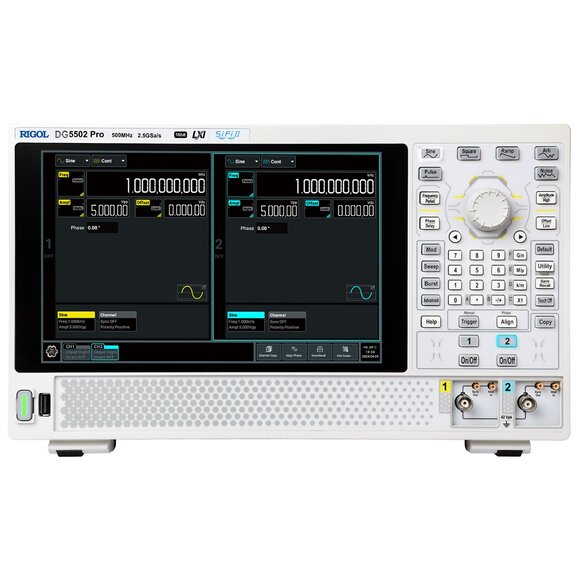

DG5502 PRO Waveform Generator

• Zweikanaliger Ausgang, masse isoliert
• Max. Abtastrate: 2,5 GSa/s
• Max. Ausgangsfrequenz: 500 MHz
• 16-Bit vertikale Auflösung
• Rechteck: 170 MHz max. Frequenz, 0,8 ns min. Anstiegszeit
• Impuls: 120 MHz max. Frequenz, 4,2 ns min. Impulsbreite
• Eingebauter Generator für Harmonische höherer Ordnung (max. 20. Ordnung)
• Maximale Arbiträrwellenlänge von 64 Mpts/CH (128 Mpts/CH optional)
• Optionale Funktionen: Sequenz, IQ, Mehrfachimpuls, Muster, Mehrton

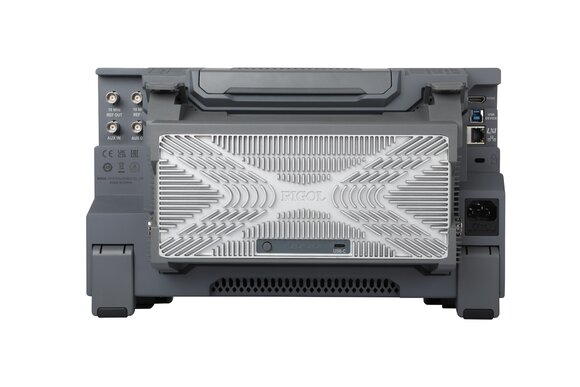

• Batteriefach zur Stromversorgung des Geräts verfügbar, erfüllt Prüfanforderungen im Feldeinsatz
• 10,1-Zoll-HD-Touchscreen zur gemeinsamen Konfiguration von Zweikanalwellenformen auf einem einzigen Bildschirm
• Standardmäßige Web-Steuerung für einfachere Fernsteuerung

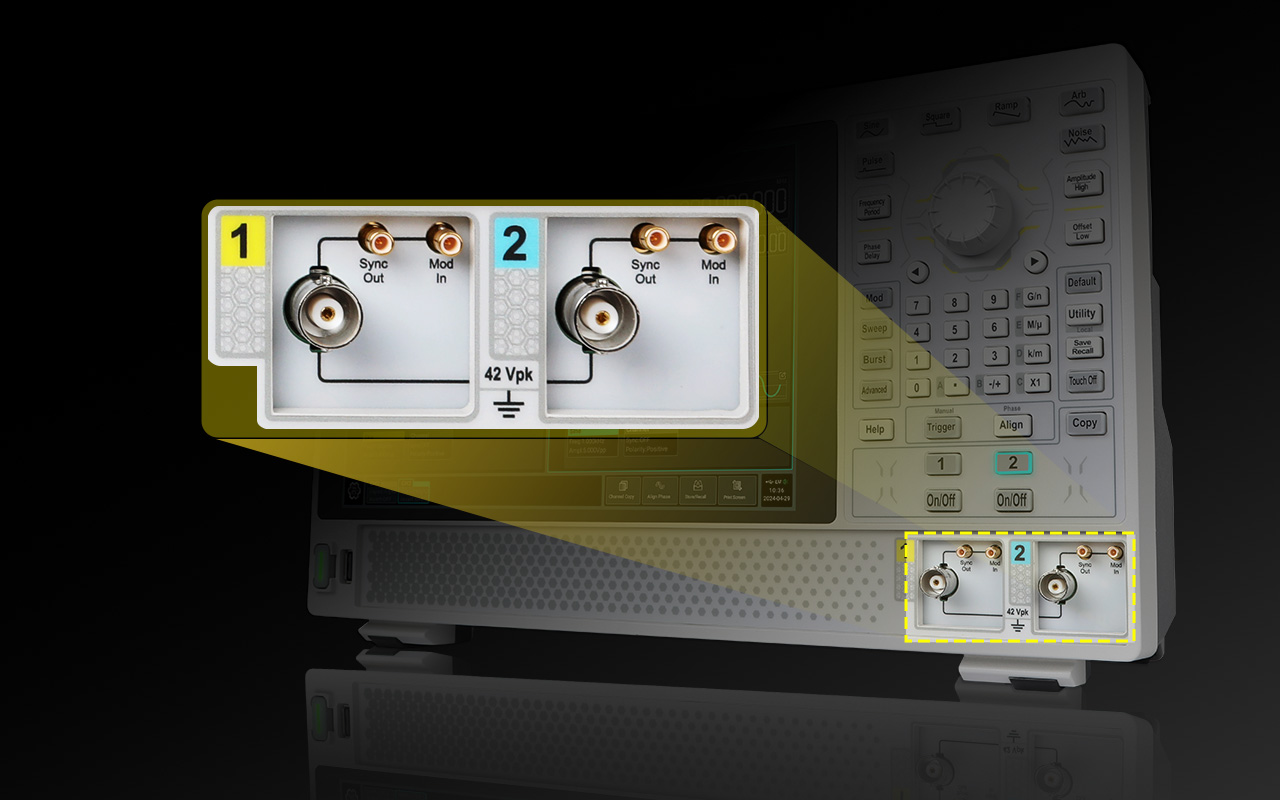

Zweikanalige Masseisolierung
Eliminiert Störungen und Rauschen durch Erdschleifen, verbessert die Ausgangsstabilität und schützt
Komponenten und Schaltkreise, die empfindlich auf Potenzialunterschiede reagieren.

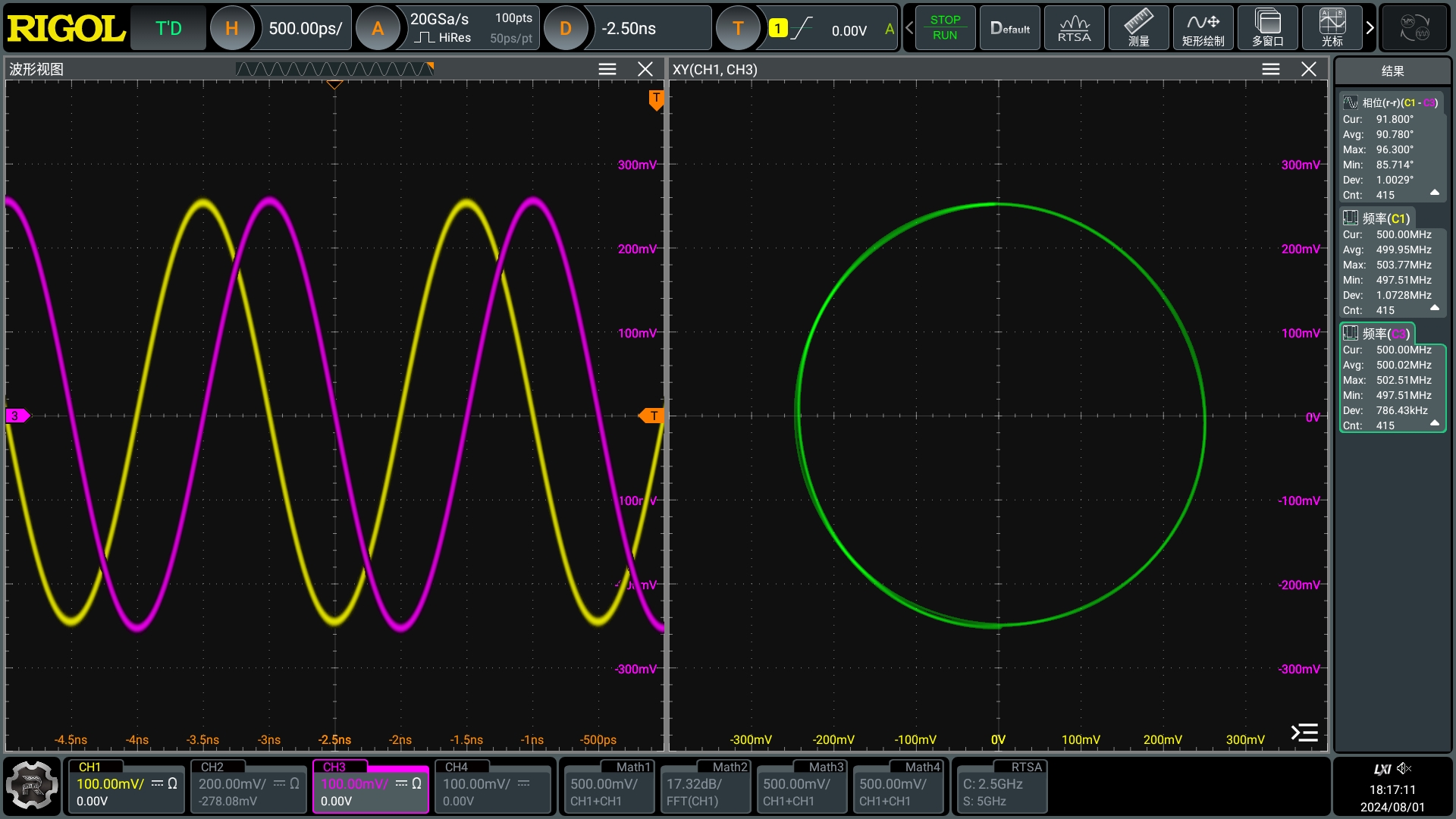

Hohe Abtastrate, geringe Verzerrung
Mit einer Abtastrate von 2,5 GSa/s und einer maximalen Ausgangsfrequenz von 500 MHz bietet der
DG5000 Pro stabile Wellenformausgänge.

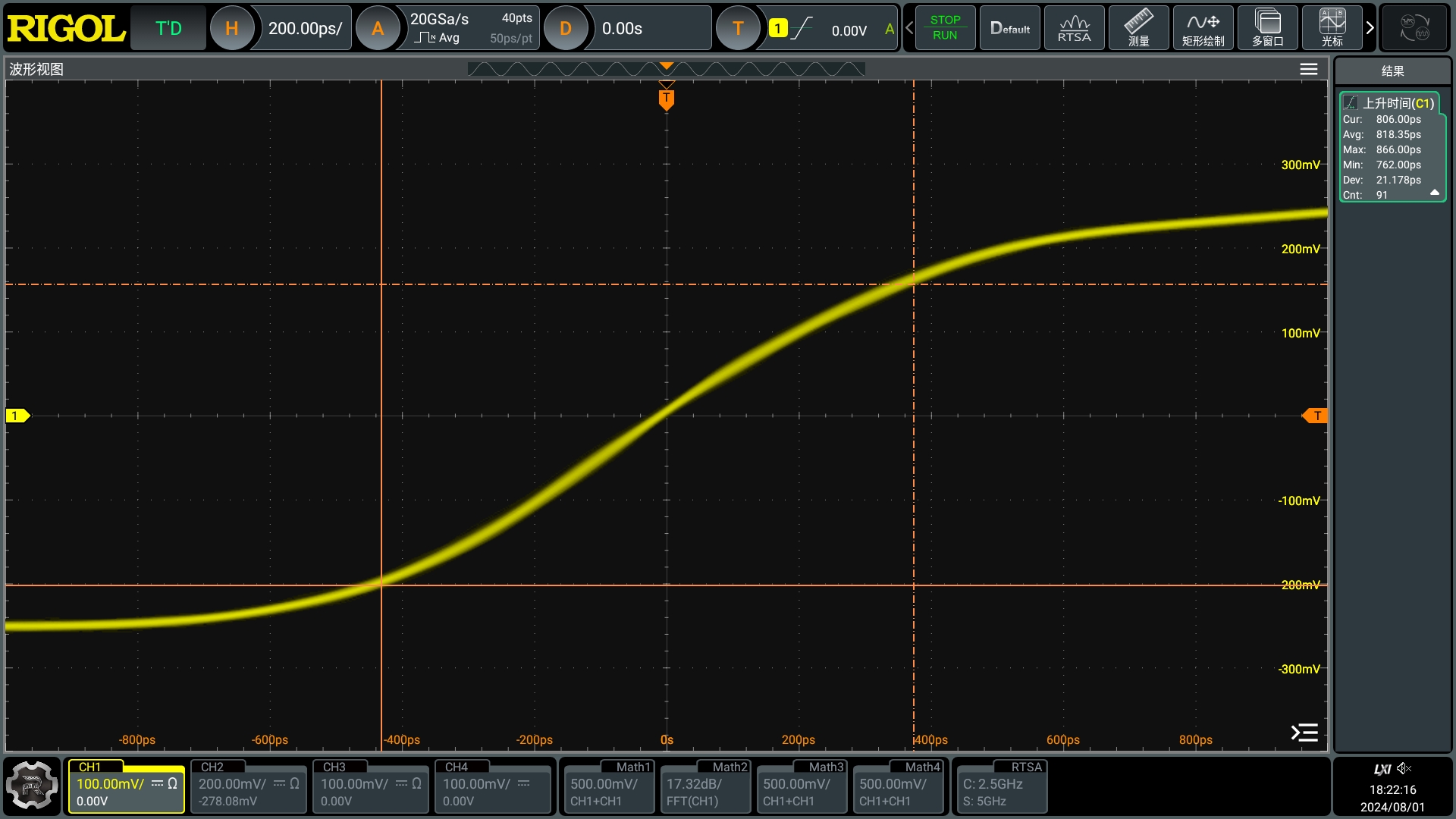

Die DG5000 Pro-Serie unterstützt Rechteckwellen mit 170 MHz und einer
Anstiegszeit von typisch nur 0,8 ns.
Die DG5000 Pro-Serie unterstützt Rechteckwellenfrequenzen bis zu 170 MHz und eine minimale
Anstiegszeit von typisch nur 0,8 ns. Die Leistung ist kompromisslos und ermöglicht High-End-
Konfigurationen selbst im Einstiegssegment.

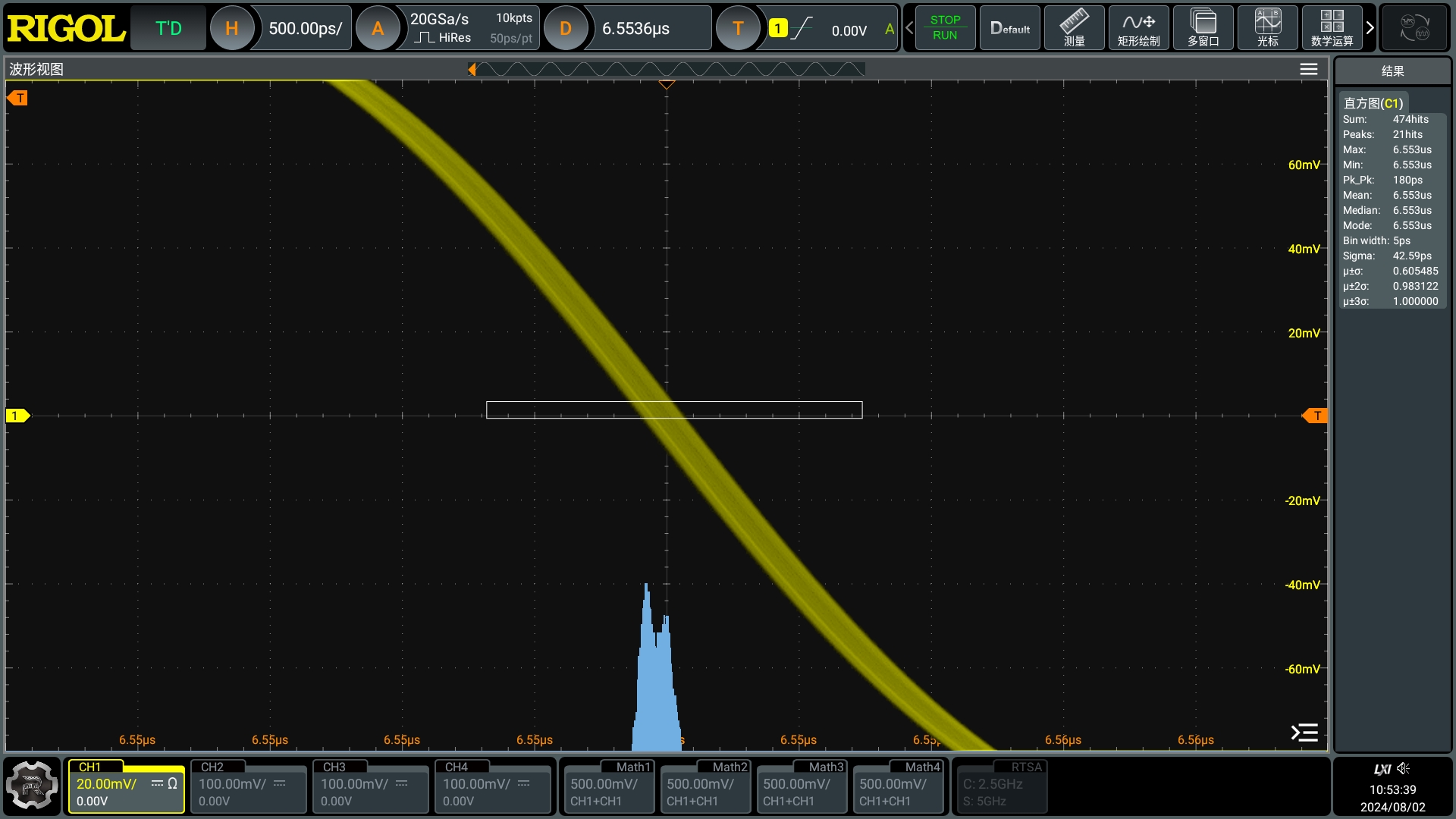

Hi-Fi-Signal mit geringem Jitter
Durch die Si-Fi II Hi-Fi-Signaltechnologie von RIGOL wird der Jitter auf bis zu 200 ps reduziert.
Die punktgenaue Ausgabe gewährleistet stabile, fluktuationsfreie Wellenformen.

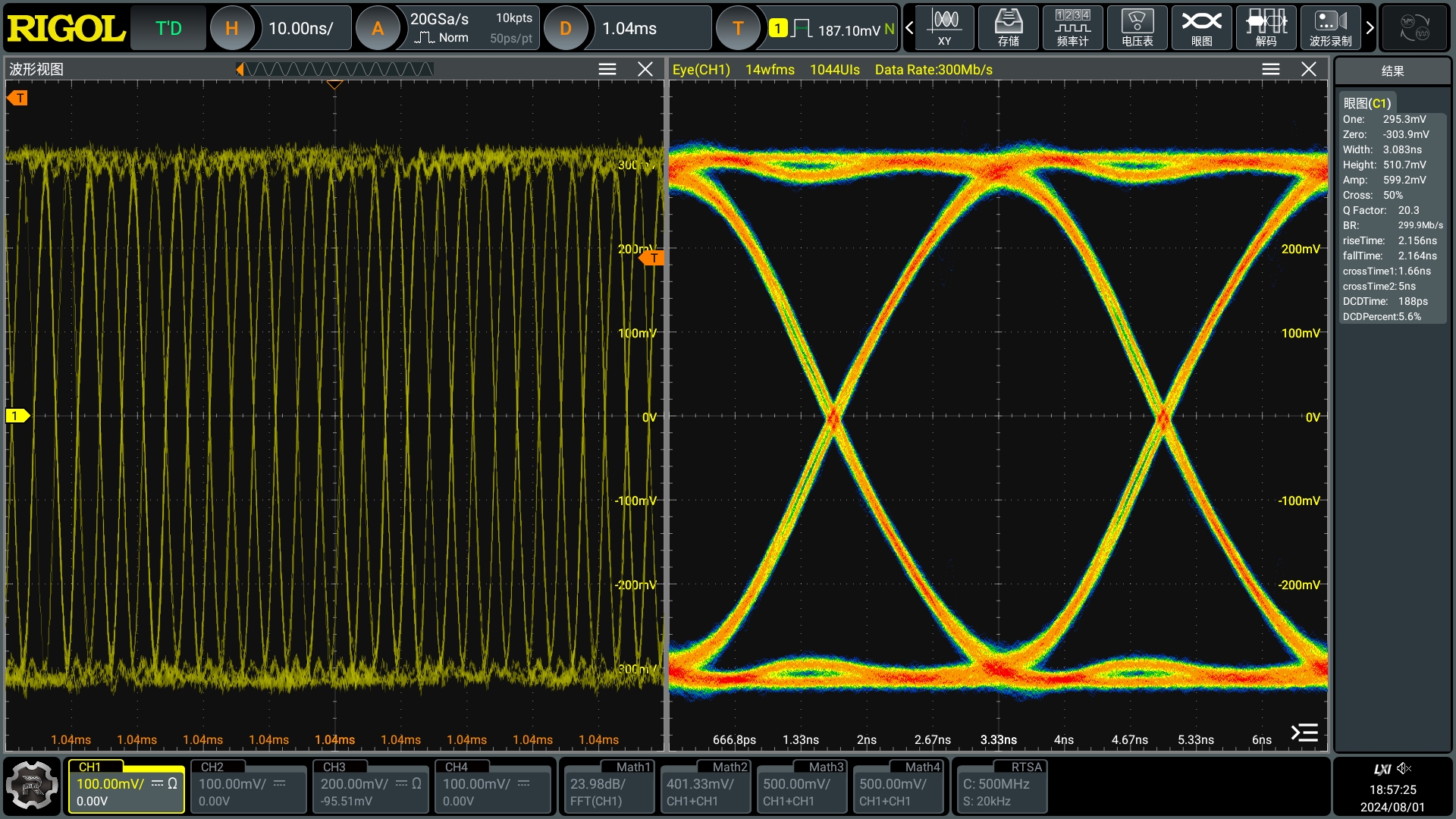

Benutzerdefinierte Musterausgabe
Die Bereitstellung einer Reihe pseudozufälliger Binärsequenzsignale von PRBS2 bis PRBS32 sowie die
benutzerdefinierte Musterausgabefunktion mit Baudraten von bis zu 300 Mbit/s bieten Ingenieuren direkte
Unterstützung bei der Überprüfung der Leistung digitaler E/A-Schnittstellenempfänger.

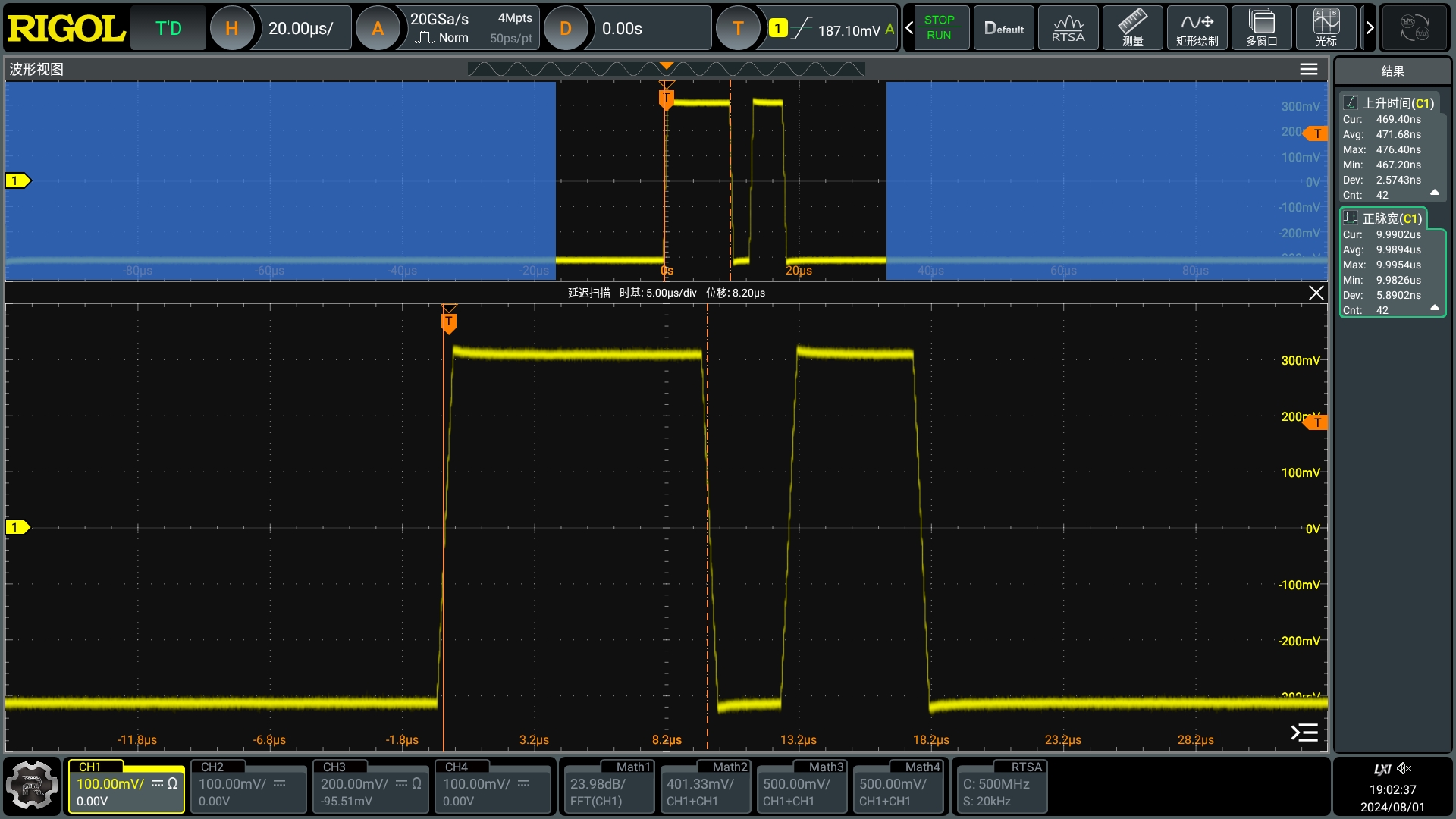

Neue Multipuls-Funktionalität
Unterstützt die Bearbeitung von 2 bis 16 Impulsen. Ideal für die schnelle Erzeugung von
Doppelimpulssignalen zur Ansteuerung von Komponenten wie MOSFETs, IGBTs und Halbleiter-
Leistungsbauelementen der dritten Generation. Dies ermöglicht die Prüfung dynamischer
Leistungsparameter von Leistungsbauelementen.

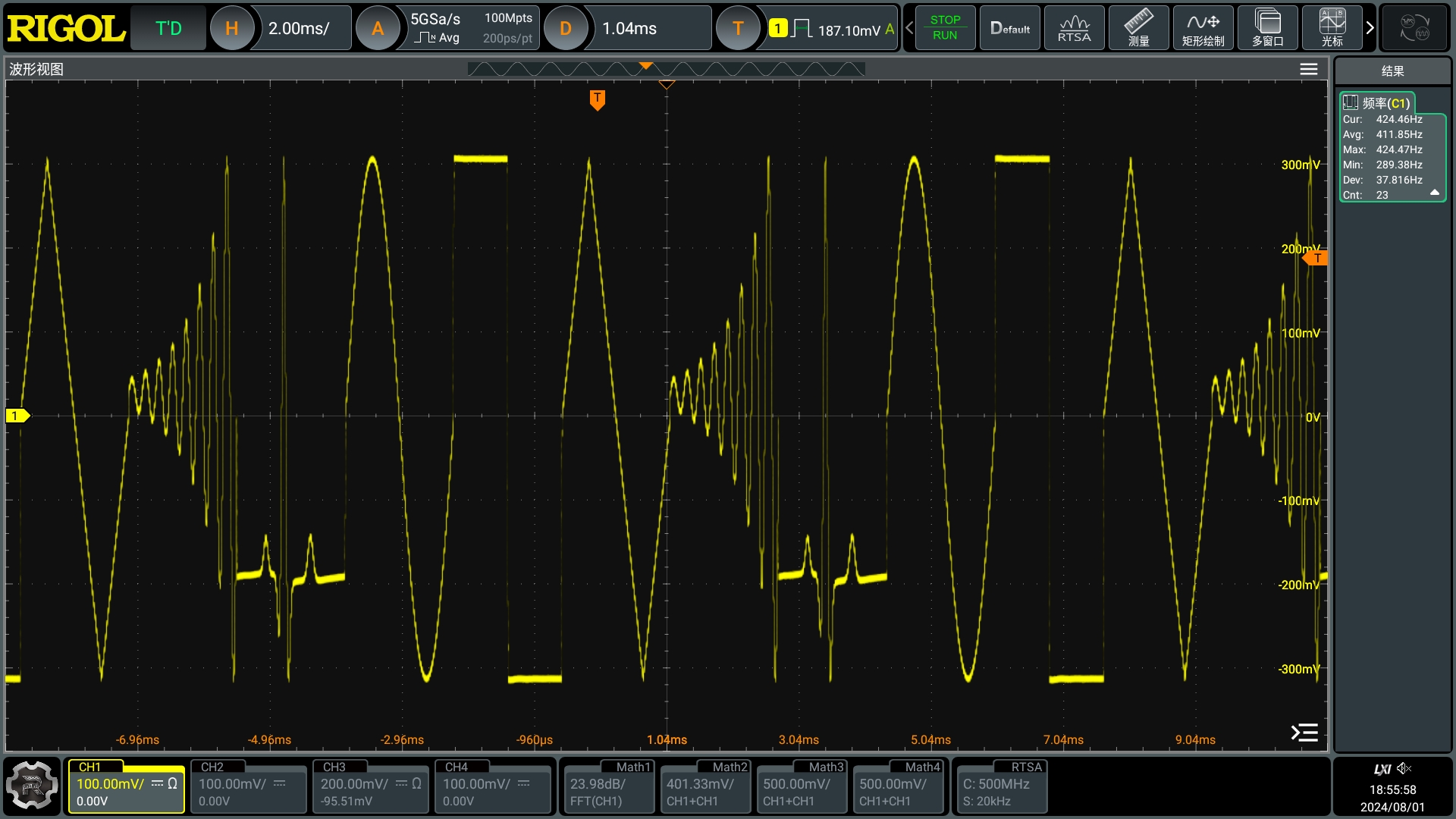

Erweiterte Wellenformsequenzierung mit 512 Ereignissen
Die bisher mehrfache Wiederholung der Wellenformkonstruktion und der Einrichtung der Testumgebung
wird zu einem einzigen, umfassenden Testfall. Das spart Anwendern Zeit und steigert die Testeffizienz.

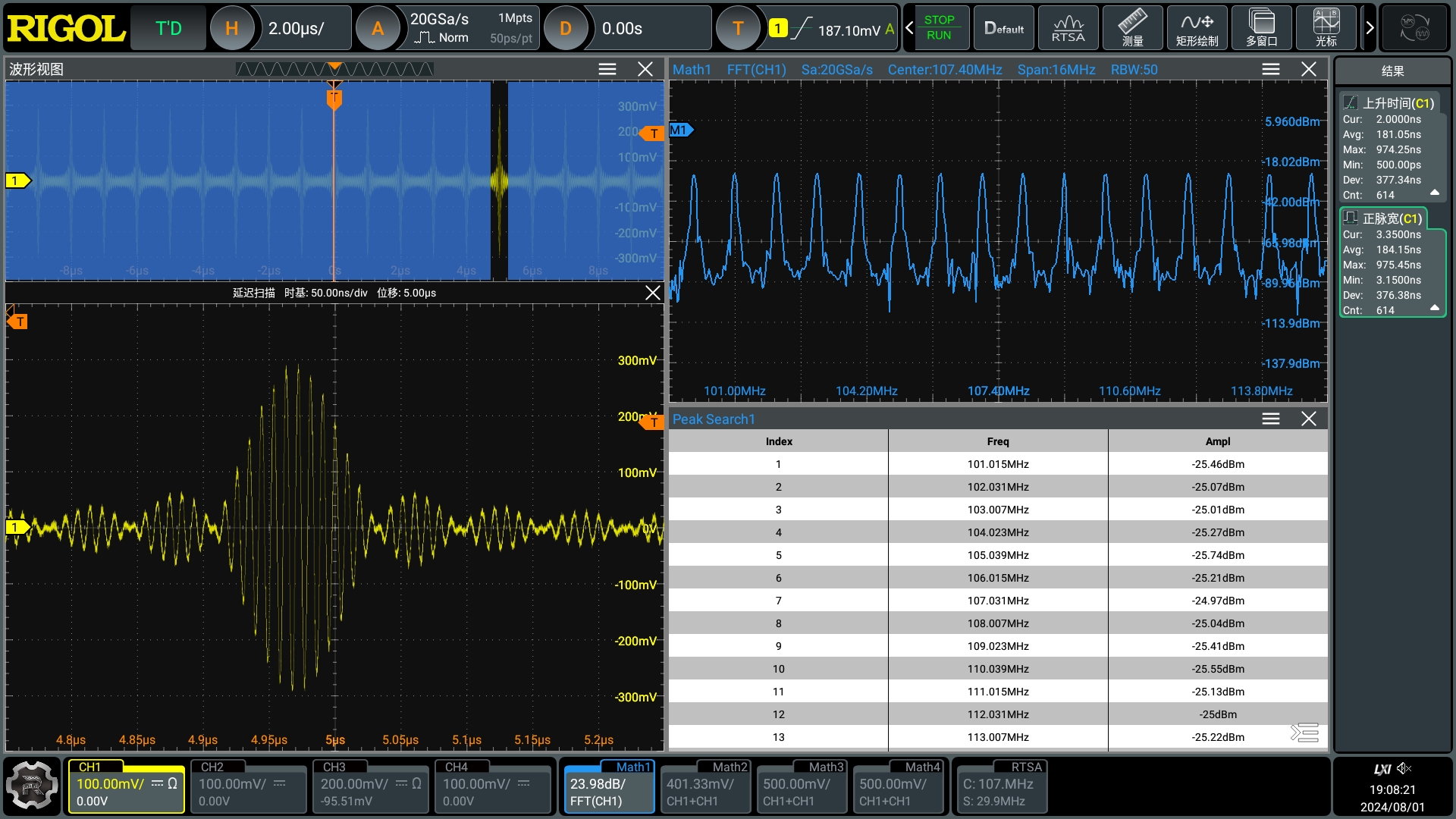

Neue Mehrtonmodulationsfunktion
Sie unterstützt Anwender bei der Erzeugung von Wellenformen vom einfachen Zweiton bis hin zu
maximal 16 Tönen. Tonamplitude und Phase lassen sich flexibel bearbeiten. Dies bietet eine effizientere
und komfortablere Testmethode zur Bewertung der Leistung von Geräten wie Verstärkern und Filtern.
