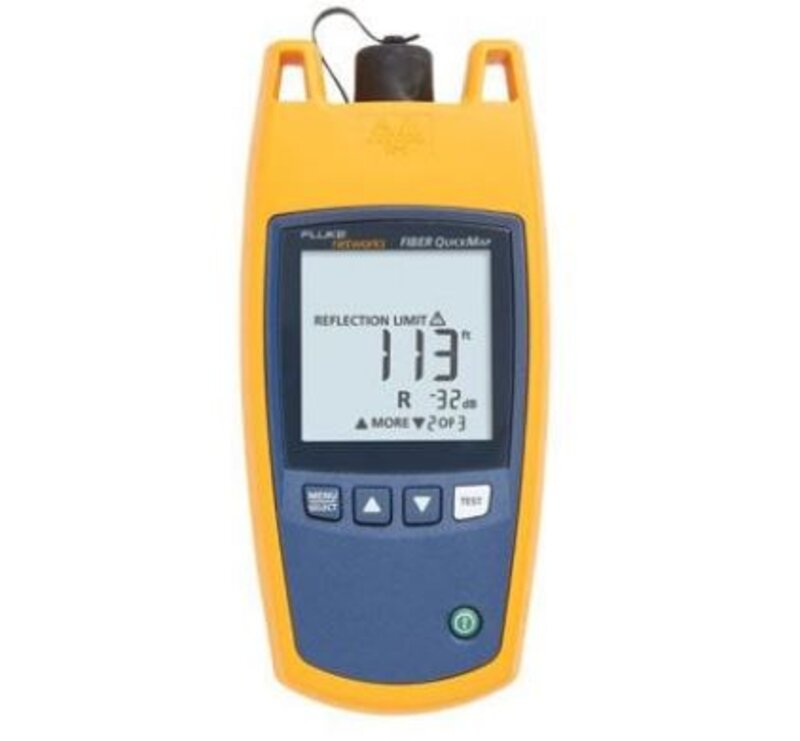

Fluke Networks Fiber QuickMap - Multimode-Entfernungs- und Fehler-Locator für Glasfaser

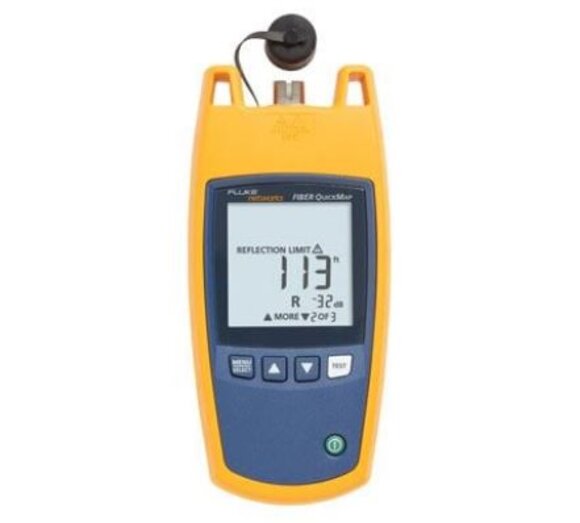

Fluke Networks Fiber QuickMap
Multimode-Entfernungs- und Fehler-Locator für Glasfaser
VFLs funktionieren gut bei zugänglichen Glasfaserabschnitten, nah der Patchfelder, indem sie schlechte Verbindungen und Brücke aufleuchten lassen. Sie sind jedoch nicht besonders nützlich für Kabelstrecken, die mehrere Meter lang sind, oder wenn das Kabel nicht sichtbar oder zugänglich ist, oder wenn das Laserlicht nicht in die Ummantelung eindringen kann.
Optische Zeitbereichs-Reflektometer (Optical Time Domain Reflectometer, OTDR) geben grafische Daten und Analysen über die gesamte Kabellänge, weit über die Reichweite eines VFL hinaus, können jedoch teuer sein, und ihr Betrieb erfordert mehr Zeit und Fachkenntnisse.
Fiber QuickMap schließt die Lücke zwischen einem VFL und einem OTDR. Diese Modelle sind so einfach anzuwenden wie VFLs und bieten gleichzeitig die Informationen zur Entfernung und den Leistungseinbußen an Stellen mit hoher Dämpfung, Brüchen und am Faserende. Sie erkennen auch aktive Fasern.
- Funktioniert mit Multimode-LWL, 50/125 µm und 62,5/125 µm
- 850 nm Ausgangswellenlänge. Misst bis zu 4.921 Fuß (1.500 Meter) Glasfaserverbindungen innerhalb weniger Sekunden.
- Ortet starke Biegungen, hochdämpfende Kabelspleiße, Unterbrechungen und verschmutzte Steckverbinder bei Multimode-Glasfaserverbindungen.
- Spleiße mit hoher Dämpfung messen und lokalisieren
- Lokalisieren des Faserendes
- lokalisieren potentieller Quellen hoher Bitfehlerraten, verursacht durch Reflexion von verschmutzten oder schlechten Verbindungen
- Erkennt aktive optische Signale vor dem Beginn der Messung
- Schnelle Einrichtung. Schließen Sie Ihre Glasfaser an und drücken Sie die Test-Taste. Keine langwierige Einrichtung nötig
- Probleme schnell finden. Testzeit von sechs Sekunden – stundenlanges Suchen nach Fehlerursachen gehört der Vergangenheit an
- Ändern des Brechungsindex (Index of Refraction (IOR)) zur Verbesserung der Genauigkeit der Messung der Faserlänge
- In dunklen Bereichen sichtbar. Display mit Hintergrundbeleuchtung schaltet sich automatisch aus.

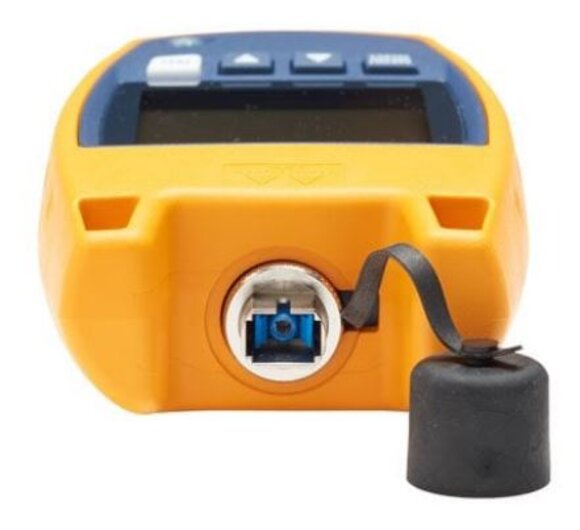

- Der abnehmbare SC-Adapter ist leicht zu reinigen

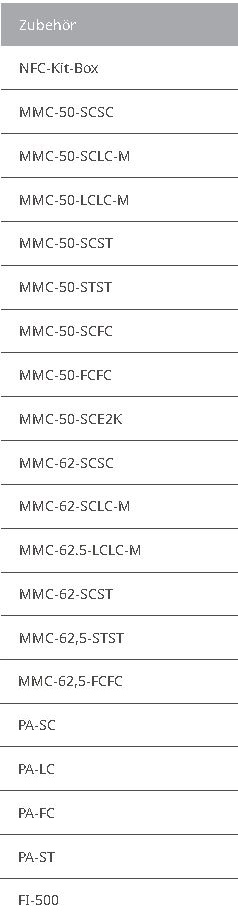

- Austauschbare LC-, ST- und FT-Adapter sind optional verfügbar

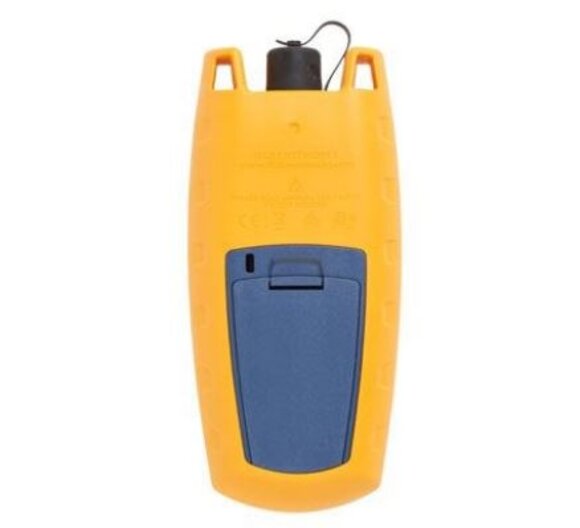

- Lange Batterielebensdauer, 1.500 Tests (typischer Wert) mit 2 AA-Alkali-Batterien
- Robuste Konstruktion; Vibrations- und Falltest bis 1 m
