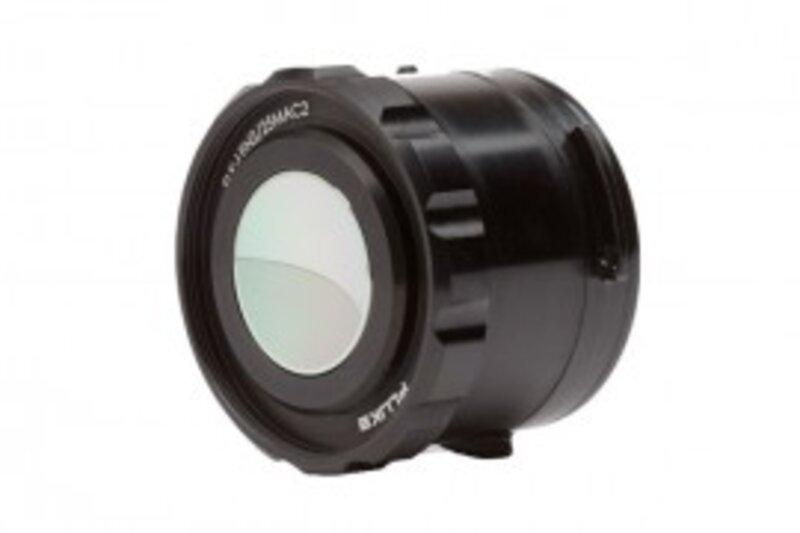

Fluke FLK-MACRO-LENS
Makro-Objektiv

Es liefert unglaublich detaillierte Bilder von sehr kleinen Objekten, sodass Sie Einblicke in die Wärmeentwicklung und -ableitung auf Leiterplatten gewinnen, fehlerhafte oder zu kleine Bauteile identifizieren oder möglicherweise sogar genaue Fehlerstellen an diesen Bauteilen lokalisieren können. Es kann Details erkennen, die nur 25 Mikrometer groß sind – das ist kleiner als ein durchschnittliches menschliches Haar.

Fluke FLK MACRO LENS bietet:

Mit diesem Objektiv müssen Sie das Fokussierrad nicht mehr um genau den richtigen Betrag drehen, um die optimale Schärfe zu erzielen.

Merkmale:

Sparen Sie sich den Aufwand, Ihre Kamera zur Kalibrierung mit dem Objektiv einzusenden – mit intelligenten Objektiven können Sie das Objektiv einfach an jede kompatible Kamera anschließen und sofort mit dem Fotografieren beginnen
Stellen Sie bei aufgesetztem Objektiv den Fokus mit LaserSharp® Auto Focus ein und positionieren Sie dann die Kamera und das Zielobjekt innerhalb des Arbeitsabstands des Objektivs (~8 bis ~14 mm).
Hergestellt aus 100 % diamantgedrehtem Germanium mit einer speziellen Beschichtung – dem effizientesten verfügbaren Material zur Energieübertragung zum Detektor.
Verwenden Sie das Stativgewinde am TiX560, TiX520 oder TiX500, um die Kamera an einem Tischmontagesystem zu befestigen, damit sie während der Aufnahme stabil und bewegungslos bleibt. Das TiX560 verfügt außerdem über eine Fernbedienungsfunktion, sodass Sie Bilder von Ihrem Computer aus aufnehmen können, während die Kamera ungestört bleibt. (Fernbedienung nicht verfügbar für TiX520.)
Kompatibel mit TiX580, TiX560, TiX520, TiX500, Ti480 PRO, Ti450 PRO, Ti450 SF6 und Ti480.

Anwendungen:

F&E sowie Elektronikentwicklung und -validierung
Anzeige von Wärmebildmustern auf sehr kleinen Objekten

Technische Daten:

Minimale Spotgröße in Mikrometern 25 Mikrometer
Sichtfeld 36,1° x 27,1°
Arbeitsabstand ca. 8 bis ca. 14 mm (0,3 bis 0,6„) (optimal bei 10 mm (0,4“))
