Fluke Networks DSX-TERA-KIT, Kit mit DSX Tera Cat 7A/Klasse 7A Permanent Link-Adaptersatz und Channeladaptersatz
Fluke Networks DSX-TERA-KIT
Kit mit DSX Tera Cat 7A/Klasse 7A Permanent Link-Adaptersatz und Channeladaptersatz
Um Tests bis 1 GHz durchzuführen, verwenden Sie bitte den von Siemon zugelassenen DSX-5000 CableAnalyzer.
TERA® ist der Kategorie-7-Stecker von Siemon, der in Verkabelungssystemen der Klassen F und FA zum Einsatz kommt. Es handelt sich um einen nicht RJ-45-basierten, geschirmten Stecker. Da er nicht auf RJ-45 basiert, können Sie Ihre DSX-PLA004 Permanent Link-Adapter nicht verwenden. Ebenso können Sie Ihre DSX-CHA004-Kanaladapter nicht verwenden.
Um Siemon TERA® korrekt zu testen, müssen Sie das DSX-TERA-KIT für Ihren DSX-5000 CableAnalyzer bestellen. Wenn Sie einen DSX-8000 CableAnalyzer besitzen, wird in Kürze eine 2-GHz-Version dieses Kits verfügbar sein.

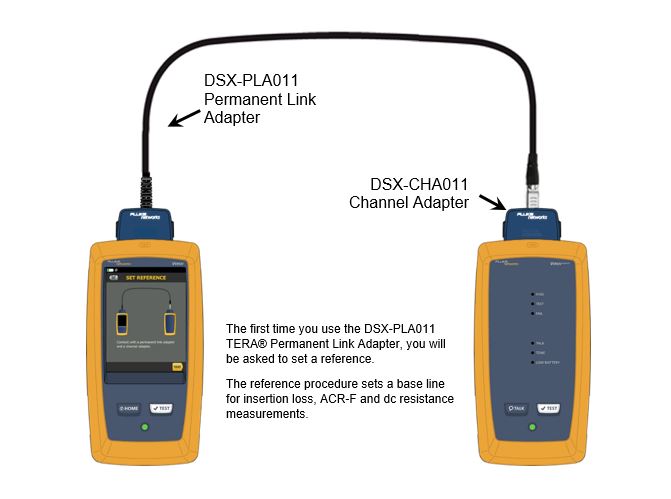

Bestellen Sie NICHT nur die DSX-PLA011 TERA-Permanent-Link-Adapter. Sie benötigen außerdem mindestens einen DSX-CHA011 TERA®-Kanaladapter, damit Sie die Referenz mit dem Haupt- und dem Remote-Gerät einstellen können. (Siehe unten) Die Bestellung des DSX-TERA-KIT ist die beste Option, wenn Sie zunächst mit den Tests an einem TERA®-Projekt beginnen möchten.
Grenzwert für Tests
Die Grenzwerte für die Klassen F und FA finden Sie im Ordner „ISO“:

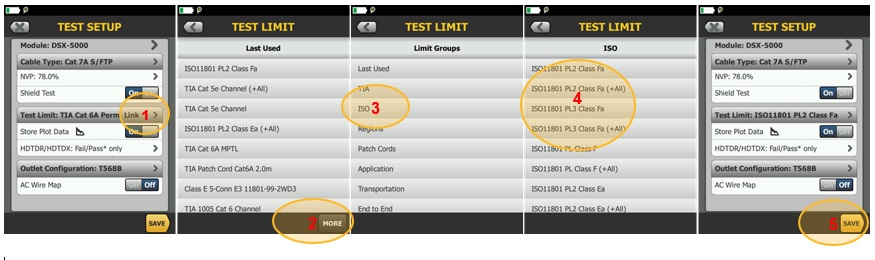

Wählen Sie beim Einrichten Ihres Tests auf dem Bildschirm „TEST SETUP“ den richtigen Kabeltyp aus (in diesem Beispiel verwenden wir „Generic Cat 7A S/FTP“) und wählen Sie anschließend Ihren Grenzwert aus. Tippen Sie auf den Grenzwert: TIA
Standard-Einstellung für Cat 6A Perm. Link (1): Dadurch wird die Seite „Zuletzt verwendet“ geöffnet. Tippen Sie auf „MEHR“ (2), dann auf „ISO“ (3) und wählen Sie anschließend den gewünschten Testgrenzwert für Klasse F oder Klasse Fa aus (4). Denken Sie daran, die Einstellungen zu SPEICHERN (5).
Klasse FA ist für 1.000 MHz (1 GHz) ausgelegt. Sie benötigen einen Tester der Stufe V, wie beispielsweise den DSX-5000 CableAnalyzer, um diese Installationsklasse zu prüfen.
Klasse F ist für 600 MHz ausgelegt. Sie benötigen einen Tester der Stufe IV oder höher, um diese Installationsklasse zu prüfen.

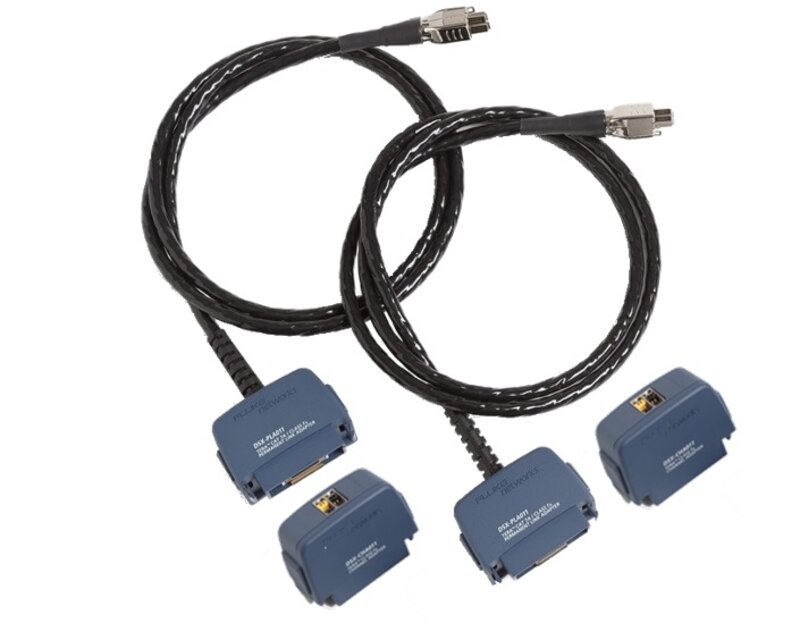

Wenn Sie das Kit (empfohlen) mit der Artikelnummer DSX-TERA-KIT erwerben, sind darin (2) DSX-PLA011- und (2) DSX-CHA011-Adapter enthalten.
