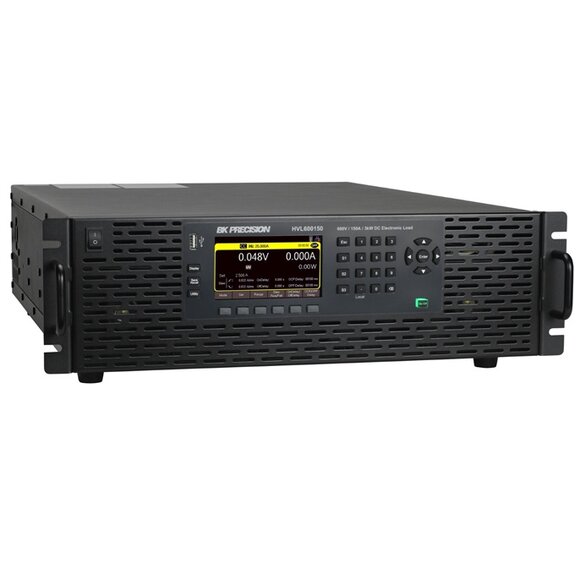

HVL Serie Hoch Spannung DC Electronische Lasten
Produktübersicht
Die elektronischen DC-Lasten der HVL-Serie bieten eine breite Betriebsspannung von bis zu 1000 V und eine hohe Leistungsdichte von 6 kW in einem 5U-Formfaktor. Zusätzlich zu den CC/CV/CR/CW-Betriebsmodi verfügt die HVL-Serie über kontinuierlichen, gepulsten und umschaltbaren Transientenbetrieb. Bis zu 10 identische Modelle der HVL-Serie können parallel kombiniert werden, um die Gesamtleistung der Senke auf 60 kW zu erhöhen.
Diese Serie ist für ATE-Systemanwendungen geeignet und unterstützt eine Vielzahl dynamischer Lastbedingungen zur Bewertung von DC/DC-Wandlern, Batterien, Batterieladegeräten, Photovoltaikanlagen und anderen Hochleistungs-DC-Quellen.
Features
- Hohe Leistungsdichte bis zu 6 kW im 5U-Formfaktor
- Betriebsarten CC/CV/CR/CW Kontinuierlicher, Impuls- und Umschalt-Transientenbetrieb
- Transientenmodusgeschwindigkeit bis zu 10 kHz im CC-Modus
- Erweiterte Programmierung im Listenmodus
- Einstellbare Schleifenreaktionsgeschwindigkeit
- Thermostatgesteuerte Lüfter für leisen Betrieb
- Einstellbare Spannungs- und Stromanstiegsraten
- OVP-, OCP-, OPP-, Verpolungs- und Tastensperrschutz
- Schwingungsschutz Standardmäßig
- USB- (USBTMC-konform), LAN-, RS232- und GPIB-Schnittstellen
- LabVIEW-Treiber werden bereitgestellt
- Betriebssoftware und Batterietestsoftware im Lieferumfang enthalten
- cTUVus-Zertifizierungszeichen
Die neuen elektronischen Hochspannungs-Gleichstromlasten der HVL-Serie von B&K Precision bieten zuverlässige Leistung und hohe Leistungsdichte von bis zu 6 kW in einem 5U-Gehäuse. Sechs Modelle sind für ATE-Systemanwendungen geeignet und verfügen über drei Betriebsspannungsoptionen (600 V, 800 V und 1000 V) und Leistungsstufen von 3 kW und 6 kW. Die HVL-Serie unterstützt eine Vielzahl dynamischer Lastbedingungen und eignet sich ideal für die Bewertung von DC/DC-Wandlern, Batterien, Batterieladegeräten, Photovoltaikanlagen und anderen Hochleistungs-Gleichstromquellen.
Die intuitive Frontplatte verfügt über ein 4,3-Zoll-Farb-LCD-Display, einen Ziffernblock mit benutzerprogrammierbaren Tasten und einen USB-Host-Anschluss für die Datenprotokollierung direkt auf einem USB-Flash-Laufwerk. Die HVL-Serie kann im Konstantspannungs-, Strom-, Widerstands- und Leistungsmodus betrieben werden und unterstützt so eine Vielzahl von Testanforderungen. Darüber hinaus verfügt die Serie über einen Dauer-, Impuls- und Kipp-Transientenbetrieb, der ein präzises Umschalten zwischen zwei Laststufen ermöglicht. Dank der erweiterten Programmierung im Listenmodus können komplexe Ladesequenzen einfach über das Bedienfeld eingerichtet und ausgeführt werden.
Für Anwendungen mit höherer Leistung können bis zu 10 identische Modelle der HVL-Serie parallel kombiniert werden, um die Gesamtleistung der Senke auf 60 kW zu erhöhen. Zu den umfangreichen Schutzfunktionen gehören OVP, OCP, OPP, Verpolungsschutz und Stromschwingungsschutz, die Schäden am Prüfgerät und an der Last verhindern. Die Serie ist außerdem cTUVus-zertifiziert, was die Einhaltung der CSA- und UL-Sicherheitsstandards belegt. Für die PC-Fernsteuerung und -Überwachung stehen eine Betriebssoftware und eine Batterietestsoftware zur Verfügung. Die Serie umfasst Standard-USB- (USBTMC-konform), LAN-, RS232- und GPIB-Schnittstellen, die SCPI-Befehle unterstützen.
Nicht zuletzt beginnen die Preise bei 8.000 € und beinhalten eine 3-Jahres-Garantie, was die neue HVL-Serie im Vergleich zu ähnlichen Lösungen zu einer würdigen Konkurrenz macht. Laden Sie den unten verlinkten Vergleichsleitfaden herunter, um weitere Einzelheiten zu erfahren.
Modellübersicht:
